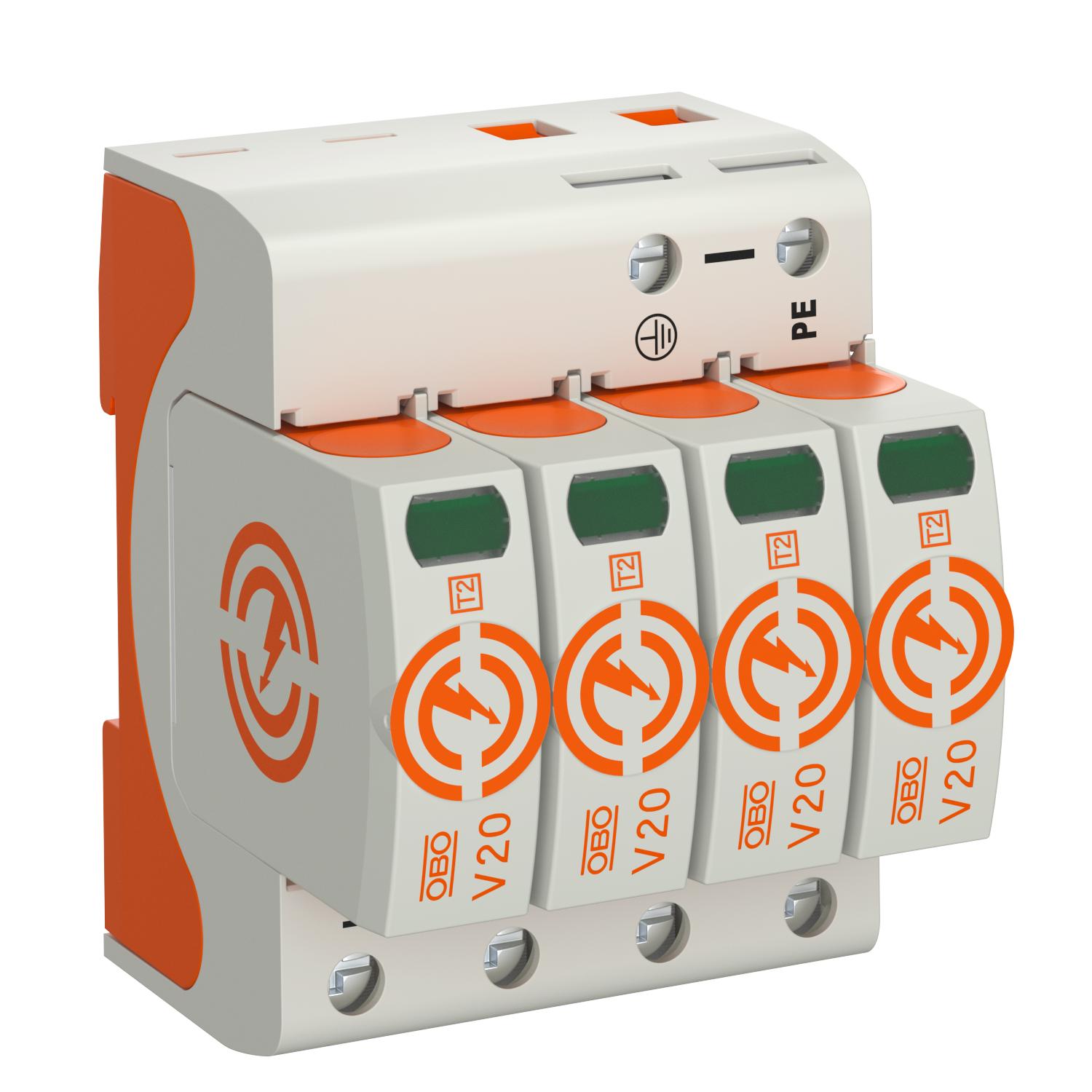

T2 típusú SPD, V20, 4-pólus, 280 V 4 | 280 | IP20

T2 típusú SPD, V20, 4-pólus, 280 V

Rend. szám 5095164 | EAN-kód 4012196159833

Rend. szám / Típus

A pólusok kivitele

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

T2 típusú SPD

• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint

• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően

• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

• bepattintható, rázkódás elleni védelemmel és feszültségkódolással

• halogénmentes műanyag (UL 94 V-0)

• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	4
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Ház anyaga	PA UL 94 V-0
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Korlátozási feszültség [L-N] @ 1 kA	0,8 kV
Korlátozási feszültség [L-N] @ 5 kA	1 kV
Legmagasabb tartós feszültség (L-N)	280 V
Levezetőképesség (8/20 μs) [összes]	160 kA
Max. hálózatoldali túláramvédelem	160 A gL/gG
Max. tartós feszültség, AC	280 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	40 kA
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	40 kA
Méret	280V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG

Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
Mindestabstand	1,5 mm
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges levezetőképesség (8/20 µs) [L-N]	20 kA
Pólusszám	4
SPD az IEC EN 61643-1 szerint	II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védettség	IP20
Vizsgálati osztály 2. típus	igen
zárlati szilárdság	igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE

Minden típus

Minden típus

Típus	A pólusok kivitele	Max. tartós feszültség, AC	Védettség	Rend. szám	Mennyiség	Legkisebb eladási egység
V20-1-280	1	280 V	IP20	5095161	Darab	1 Darab
V20-2-280	2	280 V	IP20	5095162	Darab	1 Darab
V20-3-280	3	280 V	IP20	5095163	Darab	1 Darab
V20-4-280	4	280 V	IP20	5095164	Darab	1 Darab
