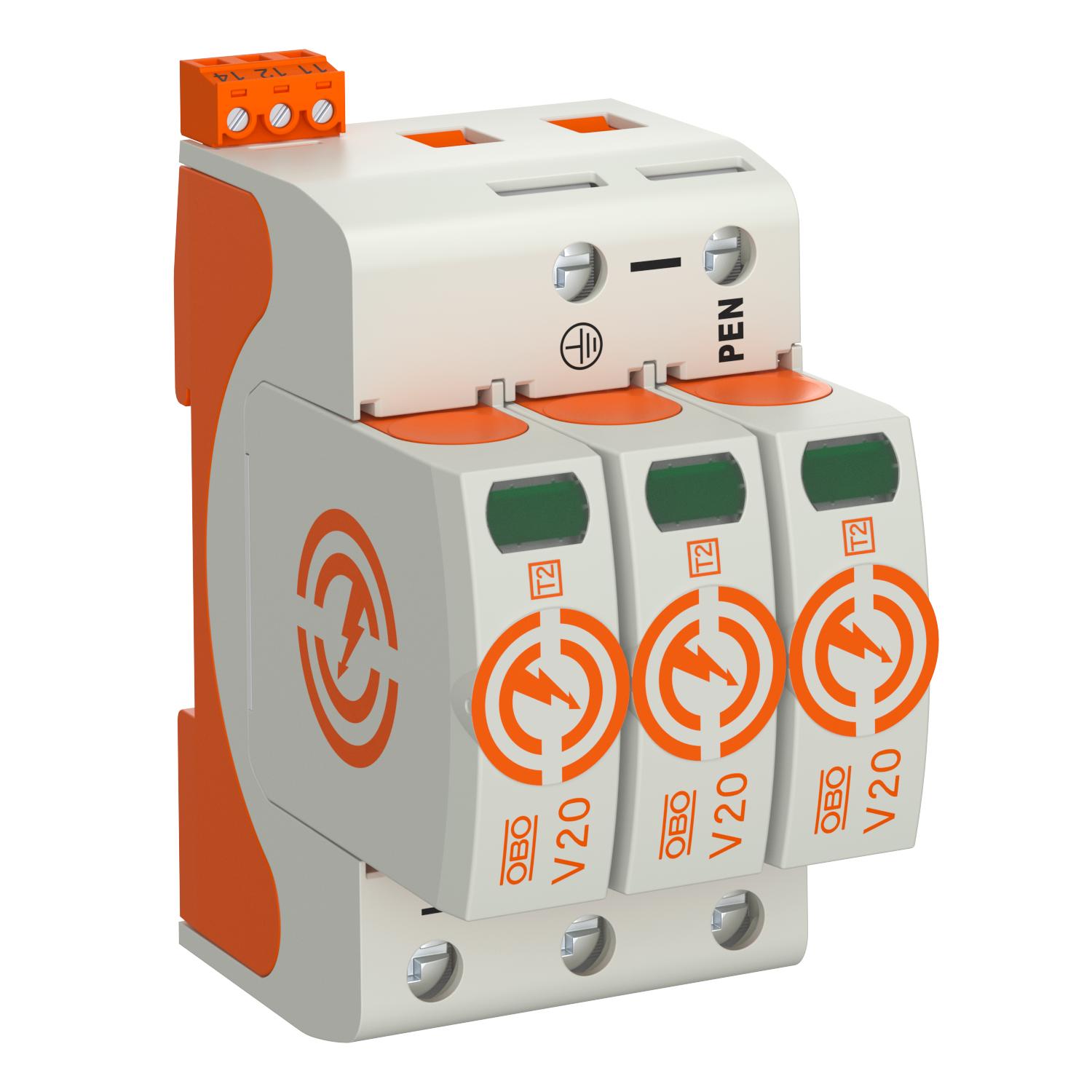

T2 típusú SPD, V20, 3-pólus, távjelzéssel, 385 V 3 | 385 | IP20

T2 típusú SPD, V20, 3-pólus, távjelzéssel, 385 V

Rend. szám 5095303 | EAN-kód 4012196162888

Rend. szám / Típus	5095303 / V20-3+FS-385

A pólusok kivitele	3

Max. tartós feszültség, AC	385 V

Védettség	IP20

Termékleírás

Termékleírás

T2 típusú SPD

• Túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint

• Pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően

• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel

• Rázkódás elleni védelemmel és feszültségkódolással

• Halogénmentes műanyag (UL 94 V-0)

• A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
FM-érintkezők	Váltó érintkező
FM-kapcsok csatlakozási keresztmetszete max.	1,5 mm²
FM-kapcsok csatlakozási keresztmetszete max.	16 AWG
FM-kapcsok csatlakozási keresztmetszete min.	0,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	21 AWG
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Ház anyaga	PA UL 94 V-0
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kapcsolási teljesítmény AC	230 V; 0,5 A
Kapcsolási teljesítmény DC	230 V; 0,1 A / 75 V; 0,5 A
Kifúvató	nem
Korlátozási feszültség [L-N] @ 1 kA	1,2 kV
Korlátozási feszültség [L-N] @ 5 kA	1,4 kV
Legmagasabb tartós feszültség (L-N)	385 V
Levezetőképesség (8/20 μs) [összes]	120 kA
Max. hálózatoldali túláramvédelem	160 A gL/gG
Max. tartós feszültség, AC	385 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	40 kA
Maximális előtétbiztosítás	160 A

Maximális levezetőképesség (8/20 μs)	40 kA
Méret	385V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Mindestabstand	1,5 mm
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges feszültség AC (50 / 60 Hz)	350 V
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges levezetőképesség (8/20 µs) [L-N]	20 kA
Pólusszám	3
SPD az IEC EN 61643-1 szerint	II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
TOV-Spannung [L-N] - fail safe mode - 120 min	670 V
TOV-Spannung [L-N] - withstand mode - 5 s	510 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP20
Vizsgálati osztály 2. típus	igen
zárlati szilárdság	igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE
