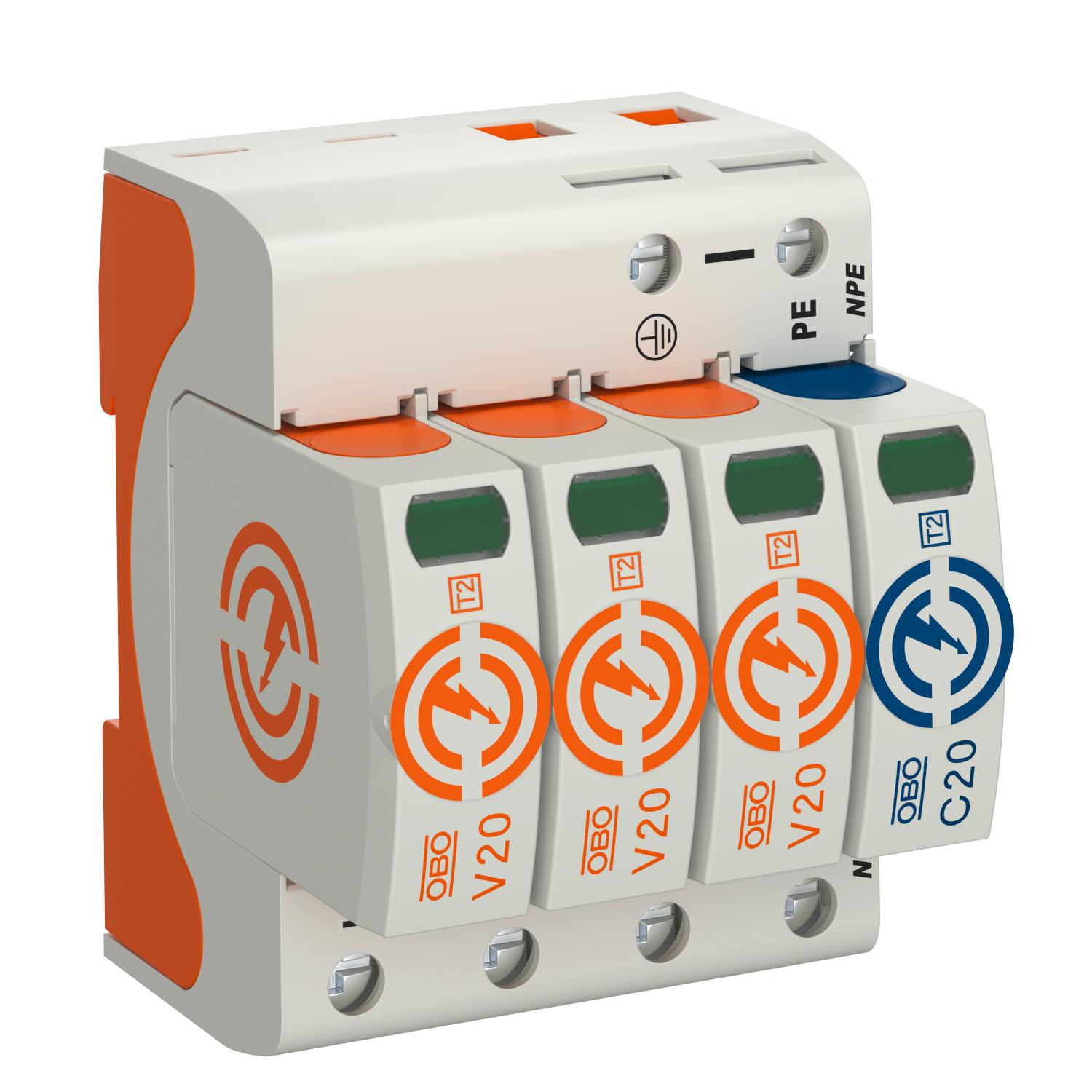

T2 típusú SPD, V20, 3-pólus + NPE, 280 V

Rend. szám 5095253 | EAN-kód 4012196161331

280 V
IP20
Termékleírás
Termékleírás
T2 típusú SPD


• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint

• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően

• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

• bepattintható, rázkódás elleni védelemmel és feszültségkódolással

• halogénmentes műanyag (UL 94 V-0)

• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek


Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Osztrák Elektrotechnikai Szövetség, Ausztria
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • KEMA-KEUR, Hollandia
  • 5 év garancia
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • EurAsian Conformity
  • Regulatory Compliance Mark - Megfelelőségi nyilatkozat, Ausztrália / Új-Zéland
  • 2. típusú védőkészülék az MSZ EN 61643-11 szerint
  • LPZ 1/2 zónahatár
  • szaktanácsadás a telepítéshez
Műszaki adatok

Műszaki adatok

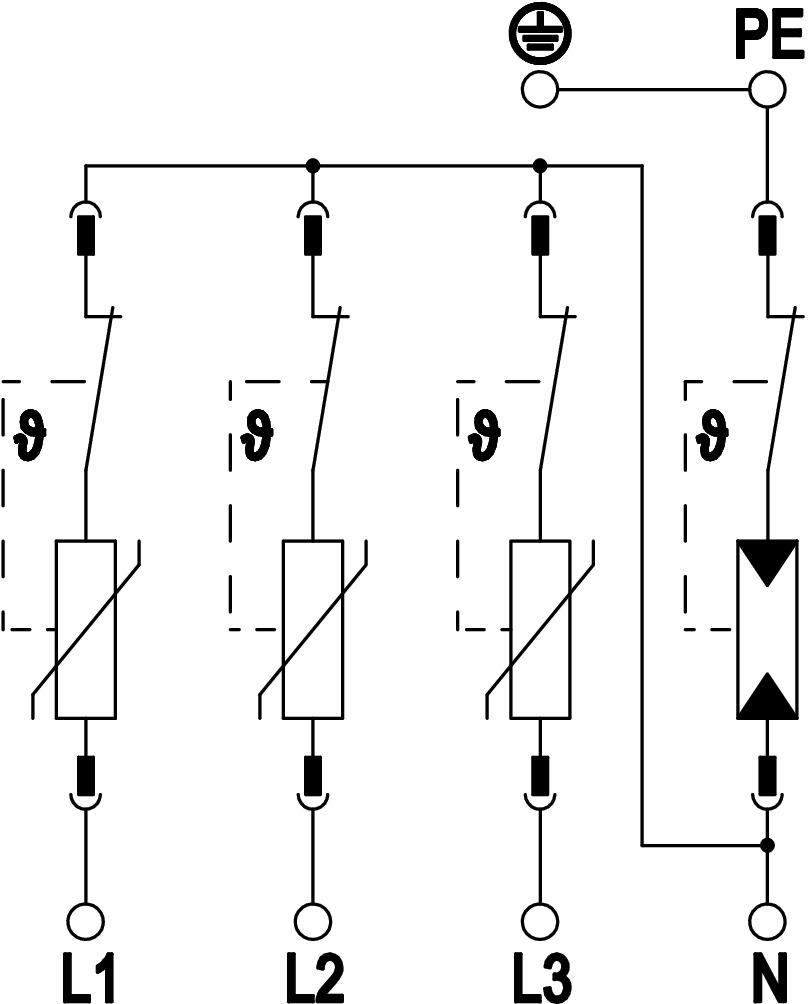

A pólusok kivitele 3+N/PE
CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,586 kg CO₂e / 1 Darab
Forgatónyomaték 4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG
Hálózattípus egyéb
Hálózattípus TN igen
Hálózattípus TN-C-S igen
Hálózattípus TN-S igen
Hálózattípus TT igen
Ház anyaga PA UL 94 V-0

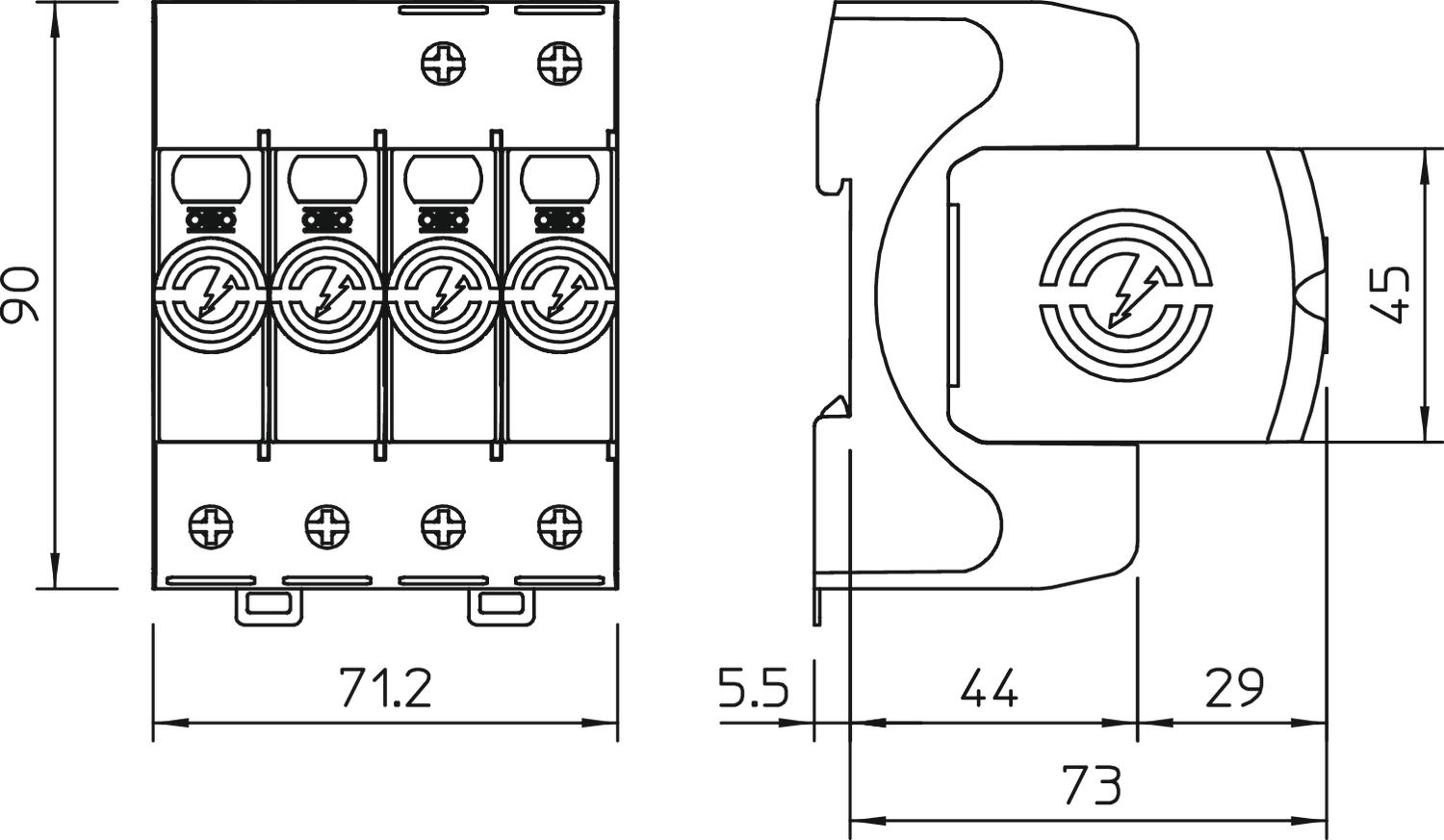

hossz 78,5 mm
Integrierte Vorsicherung nem
Jelzés a készüléken optikai
Kifúvató nem
Korlátozási feszültség [L-N] @ 1 kA 0,8 kV
Korlátozási feszültség [L-N] @ 5 kA 1 kV
Legmagasabb tartós feszültség (L-N) 280 V
Legmagasabb tartós feszültség (N-PE) 255 V
Levezetőképesség (8/20 μs) [összes] 60 kA
Magasság 90 mm
Max. hálózatoldali túláramvédelem 160 A gL/gG
Max. tartós feszültség, AC 280 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N] 40 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE] 60 kA
Maximális előtétbiztosítás 160 A
Maximális levezetőképesség (8/20 μs) 40 kA
Méret 280V
Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG
Mindestabstand 1,5 mm
MSZ EN 61643-11 szerinti SPD 2-es típus
Névleges feszültség AC (50 / 60 Hz) 230 V
Névleges levezetőképesség (8/20 µs) [N-PE] 40 kA
Névleges levezetőképesség (8/20 µs) 20 kA
Névleges levezetőképesség (8/20 µs) [L-N] 20 kA
Pólusszám 4
SPD az IEC EN 61643-1 szerint II. osztály
SPD az UL 1449 szerint 4. típus
szélesség 71,2 mm
Szerelési mód Kalapsín 35 mm
Távjelzés nem
TOV-Spannung [L-N] - fail safe mode - 120 min 440 V
TOV-Spannung [L-N] - withstand mode - 5 s 335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA
Üzemi hőmérséklet max. 80 °C
Üzemi hőmérséklet min. -40 °C
Válaszidő <25 ns
Védelmi feszültségszint [L-N] ≤1,3
Védelmi feszültségszint [L-PE] 1,5 kV
Védettség IP20
Vizsgálati osztály 2. típus igen
zárlati szilárdság igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff
Zulassungen VDE
Minden típus

Minden típus

Típus A pólusok kivitele Max. tartós feszültség, AC Védettség Rend. szám Mennyiség Legkisebb eladási egység
V20-3+NPE-280 3+N/PE 280 V IP20 5095253
1 Darab
V20-1+NPE-280 1+N/PE 280 V IP20 5095251
1 Darab
V20-2+NPE-280 2+N/PE 280 V IP20 5095252
1 Darab
