- Termékleírás
-
Termékleírás

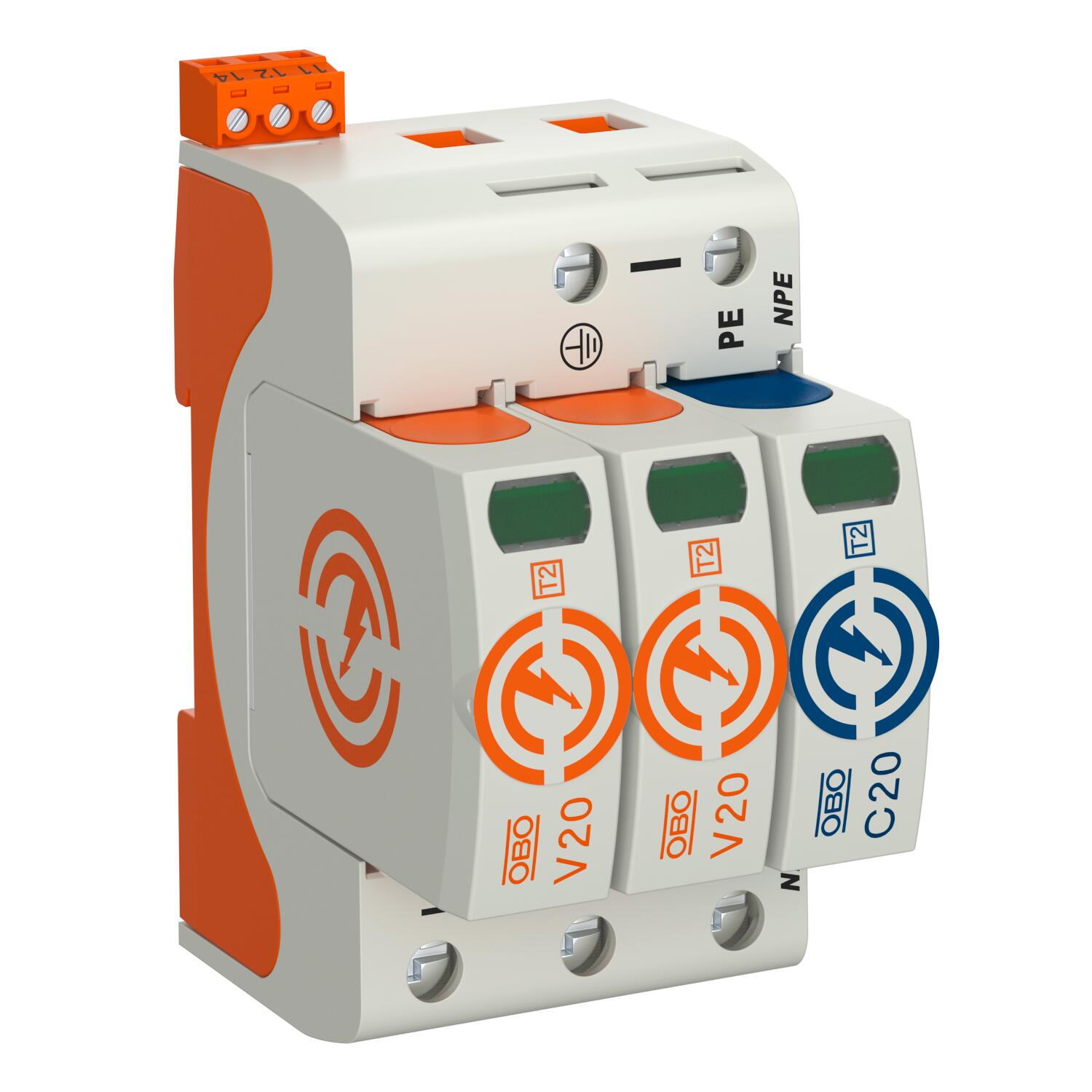

T2 típusú SPD
• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel
• bepattintható, rázkódás elleni védelemmel és feszültségkódolással
• halogénmentes műanyag (UL 94 V-0)
• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
- Műszaki adatok
-
Műszaki adatok

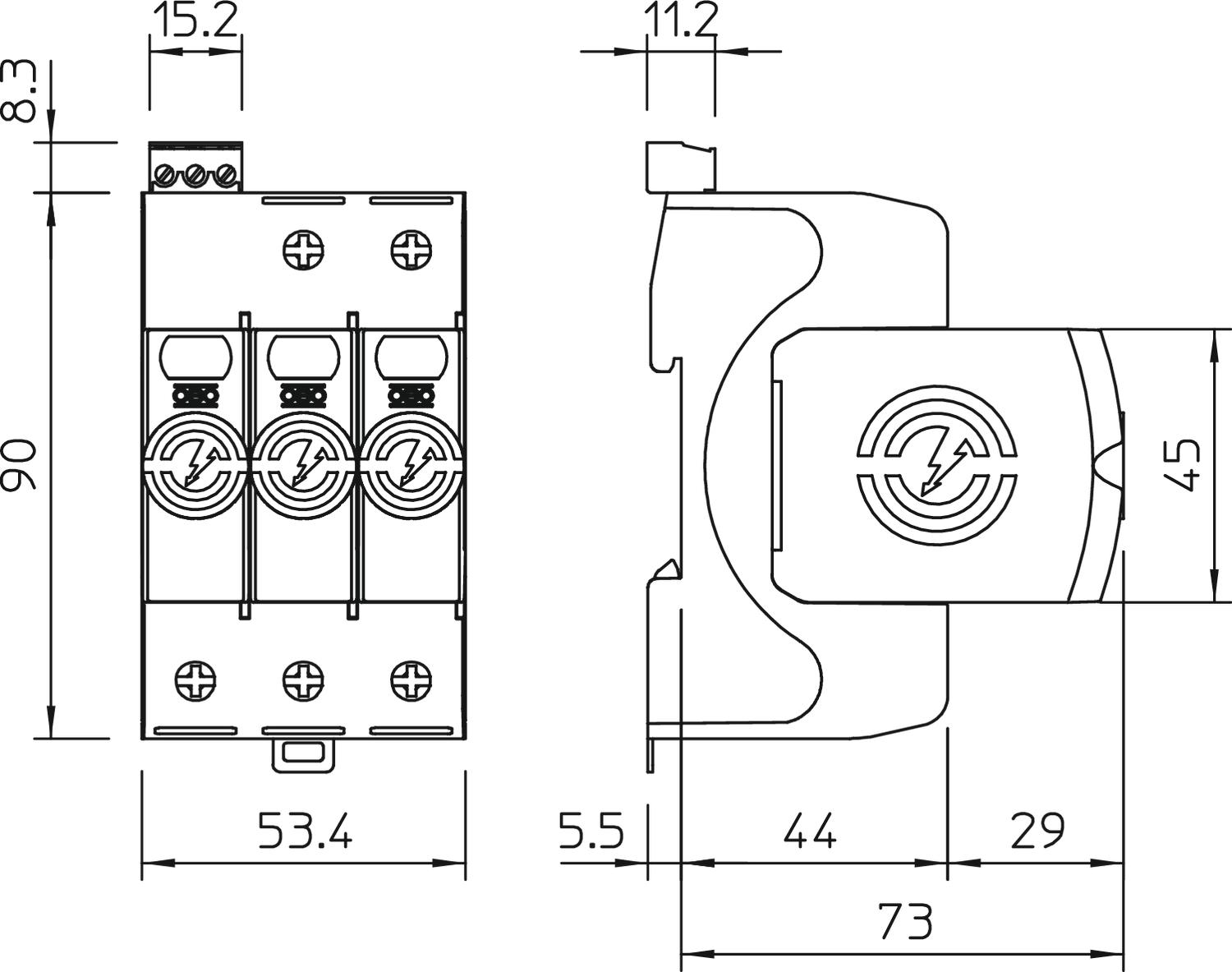

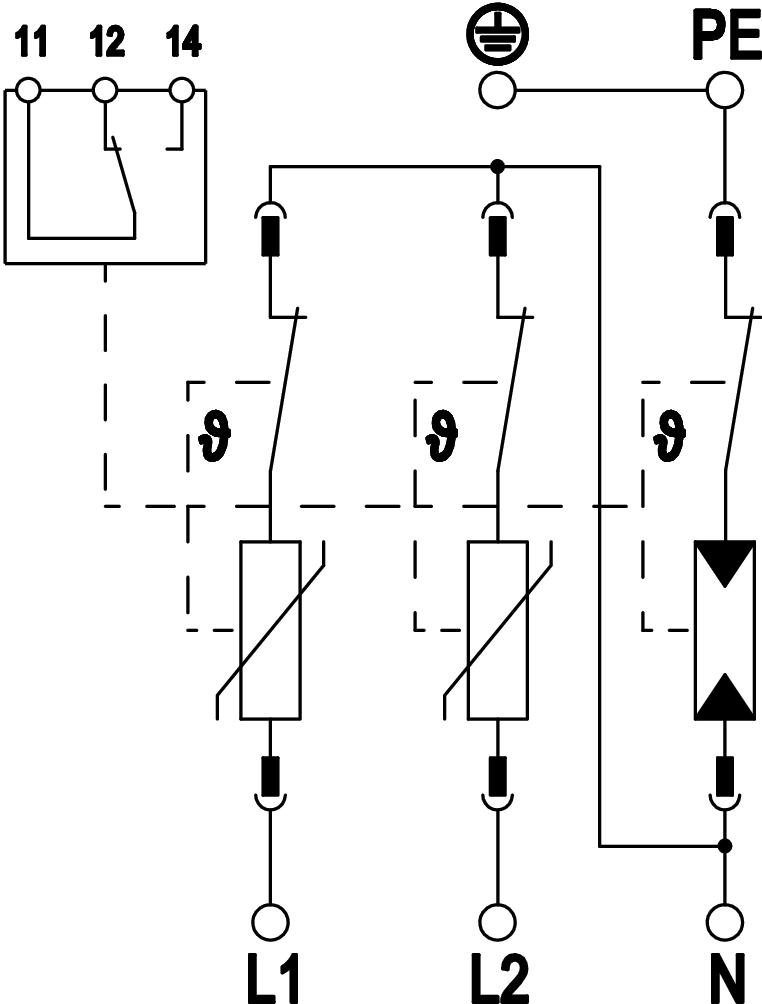

A pólusok kivitele 2+N/PE FM-érintkezők Váltó érintkező FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete min. 21 AWG FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² Forgatónyomaték 4 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hálózattípus egyéb Hálózattípus TN igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Ház anyaga PA UL 94 V-0 Integrierte Vorsicherung nem Jelzés a készüléken optikai Kapcsolási teljesítmény AC 230 V; 0,5 A Kapcsolási teljesítmény DC 230 V; 0,1 A / 75 V; 0,5 A Kifúvató nem Korlátozási feszültség [L-N] @ 1 kA 0,8 kV Korlátozási feszültség [L-N] @ 5 kA 1 kV Legmagasabb tartós feszültség (L-N) 280 V Legmagasabb tartós feszültség (N-PE) 255 V Levezetőképesség (8/20 μs) [összes] 60 kA Max. hálózatoldali túláramvédelem 160 A gL/gG Max. tartós feszültség, AC 280 Maximaler Ableitstoßstrom (8/20 μs) [L-N] 40 kA Maximaler Ableitstoßstrom (8/20 μs) [N-PE] 60 kA Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 40 kA Méret 280V Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Mindestabstand 1,5 mm MSZ EN 61643-11 szerinti SPD 2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 40 kA Névleges levezetőképesség (8/20 µs) 20 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA Pólusszám 3 SPD az IEC EN 61643-1 szerint II. osztály SPD az UL 1449 szerint 4. típus Szerelési mód Kalapsín 35 mm Távjelzés igen TOV-Spannung [L-N] - fail safe mode - 120 min 440 V TOV-Spannung [L-N] - withstand mode - 5 s 335 V TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤1,3 Védelmi feszültségszint [L-PE] 1,5 kV Védettség IP20 Vizsgálati osztály 2. típus igen zárlati szilárdság igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Zulassungen VDE - Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfMegfelelőségi nyilatkozat V20-2+NPE+FS-280 / 5095332 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat V20-2+NPE+FS-280 / 5095332 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat V20-2+NPE+FS-280 / 5095332 , 0.13MB , pdfJelhasználati engedély VDE Jelhasználati engedély V20 , 0.12MB , pdfJelhasználati engedély UL-Zertifikat V20 und V50 , 0.26MB , pdfJelhasználati engedély ÖVE-Zertifikat V20-Serie , 0.43MB , PDFSzerelési útmutató Szerelési útmutató, V20-...-280 , 0.07MB , pdf
