T2 típusú SPD, V20, 1000 V DC távjelzéssel 3 | IP20

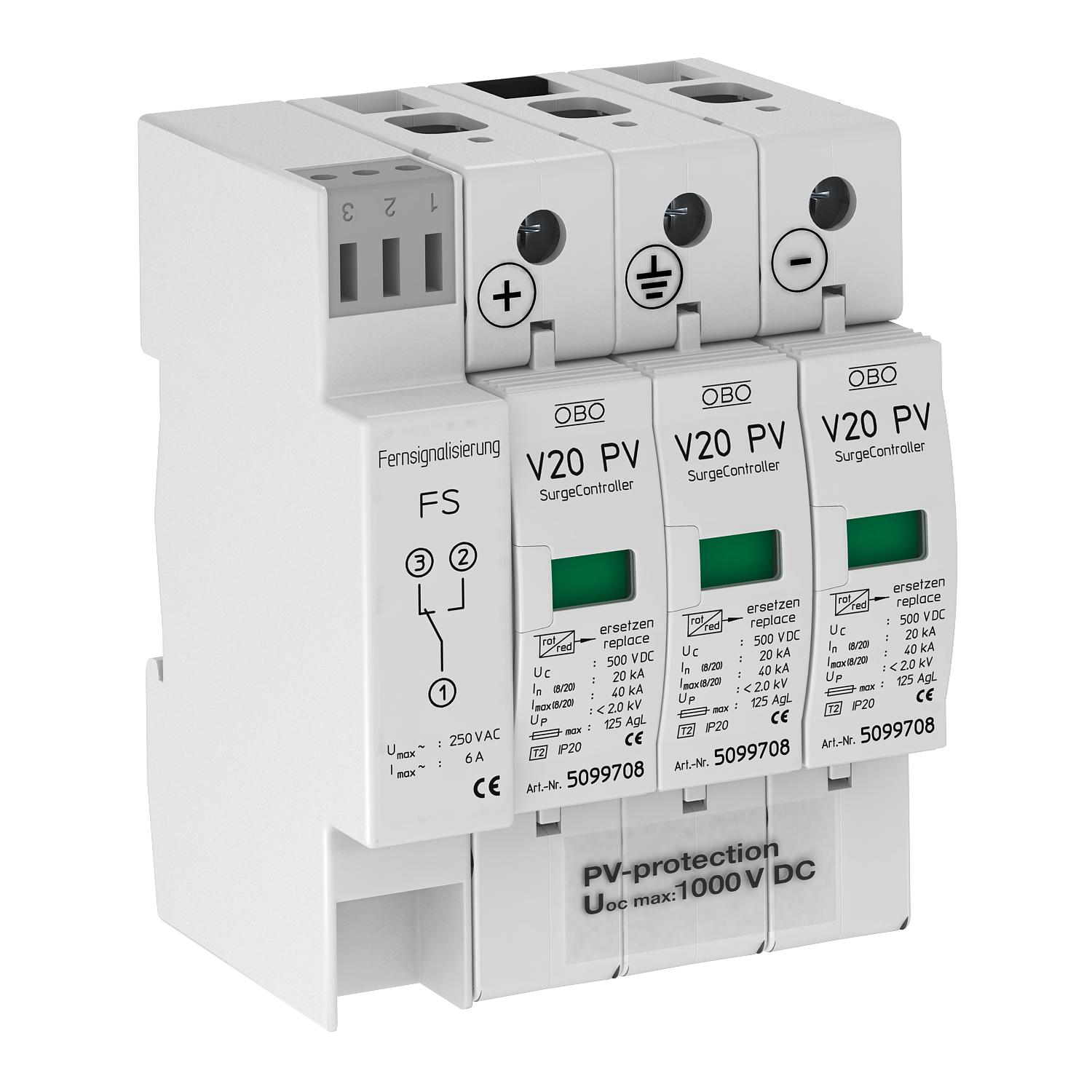

T2 típusú SPD, V20, 1000 V DC távjelzéssel

Rend. szám 5094574 | EAN-kód 4012195648482

Rend. szám / Típus

A pólusok kivitele	3

Védettség	IP20

Termékleírás

Termékleírás

T2 típusú SPD napelemes rendszerekhez, FS változat potenciálmentes váltóérintkezővel a távjelzéshez

• komplett egység, cserélhető varisztorokkal és belső termikus

leválasztással

• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz

• védelem az MSZ HD 60364-4-443 szerint

• V20-C 3-PH-1000 bevizsgálva az MSZ EN 50539-11 (VDE / KEMA) szerint

• pólusonként akár 40 kA (8/20) levezetőképesség

• alacsony DC védelmi szint: < 4,0 kV és Uoc max = 1000 V DC

• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz

Alkalmazás: villámvédelmi rendszerrel nem rendelkező, vagy

elszigetelt LPS-sel rendelkező napelemes rendszerekben

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
FM-érintkezők	Váltó érintkező
Hajlékony vezető keresztmetszete (finomhuzalos) min.	25 mm²
Hálózattípus	egyéb
Hálózattípus DC	igen
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	3-pólusú földfüggetlen PV-rendszerekhez, távjelzéssel
Legmagasabb tartós feszültség, DC	1000 V
LPZ	1→2
Max. hálózatoldali túláramvédelem	125
Maximális előtétbiztosítás	125 A
Maximális levezetőképesség (8/20 μs)	40 kA

Méret	1000V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen
