- Termékleírás
-

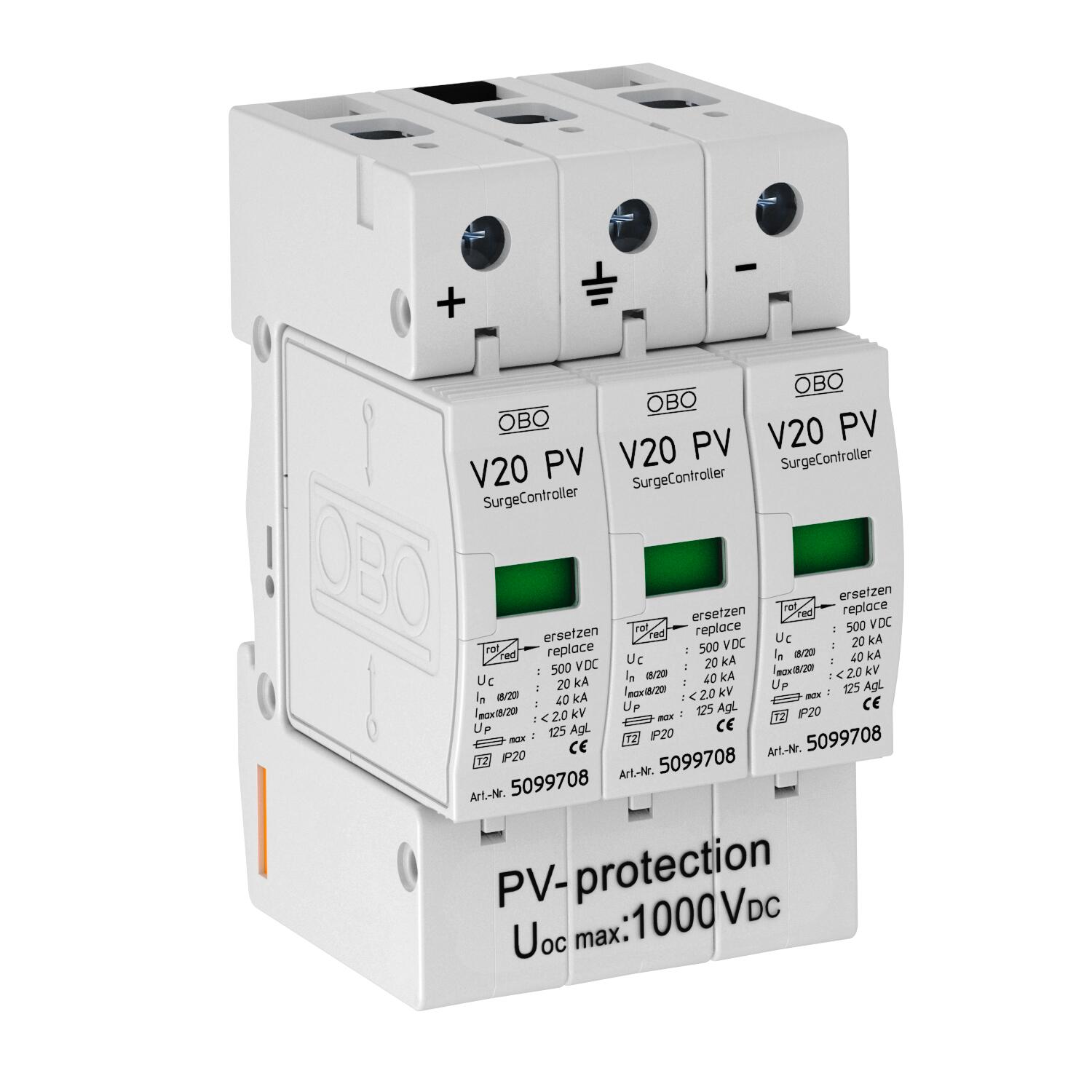

TermékleírásT2 típusú SPD napelemes rendszerekhez
• komplett egység, cserélhető varisztorokkal és belső termikus leválasztással
• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz
• védelem az MSZ HD 60364-4-443 szerint
• pólusonként akár 40 kA (8/20) levezetőképesség
• alacsony DC védelmi szint: < 4,0 kV és Uoc max = 1000 V DC
• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz
Alkalmazás: villámvédelmi rendszerrel nem rendelkező, vagy elszigetelt LPS-sel rendelkező napelemes rendszerekben
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 3 CO₂-lábnyom (GWP) bölcsőtől a kapuig 43,887 kg CO₂e / 1 Darab Hajlékony vezető keresztmetszete (finomhuzalos) min. 25 mm² Hálózattípus egyéb Hálózattípus DC igen Jelzés a készüléken optikai Kifúvató nem Kivitel Földfüggetlen PV- rendszerekhez Legmagasabb tartós feszültség, DC 1000 V LPZ 1→2 Max. hálózatoldali túláramvédelem 125 Maximális előtétbiztosítás 125 A Maximális levezetőképesség (8/20 μs) 40 kA Méret 1000V DC Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 2,5 mm² MSZ EN 61643-11 szerinti SPD 2-es típus Névleges levezetőképesség (8/20 µs) 20 kA SPD az IEC EN 61643-1 szerint II. osztály Szerelési mód Kalapsín 35 mm Távjelzés nem Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védettség IP20 Vizsgálati osztály 2. típus igen - Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfEU megfelelőségi nyilatkozat V20-C 3-PH-1000 / 5094608 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat V20-C 3-PH-1000 / 5094608 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat V20-C 3-PH-1000 / 5094608 , 0.13MB , pdfJelhasználati engedély VDE vizsgálati jelentés, V20-PH , 0.05MB , pdfJelhasználati engedély DEKRA tesztjegyzőkönyv, V20-PH , 0.08MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 2.00MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdfTelepítési útmutató Szerelési útmutató, V20-C/3PH-1000, V20-C/3PHFS-1000 , 0.44MB , pdf
