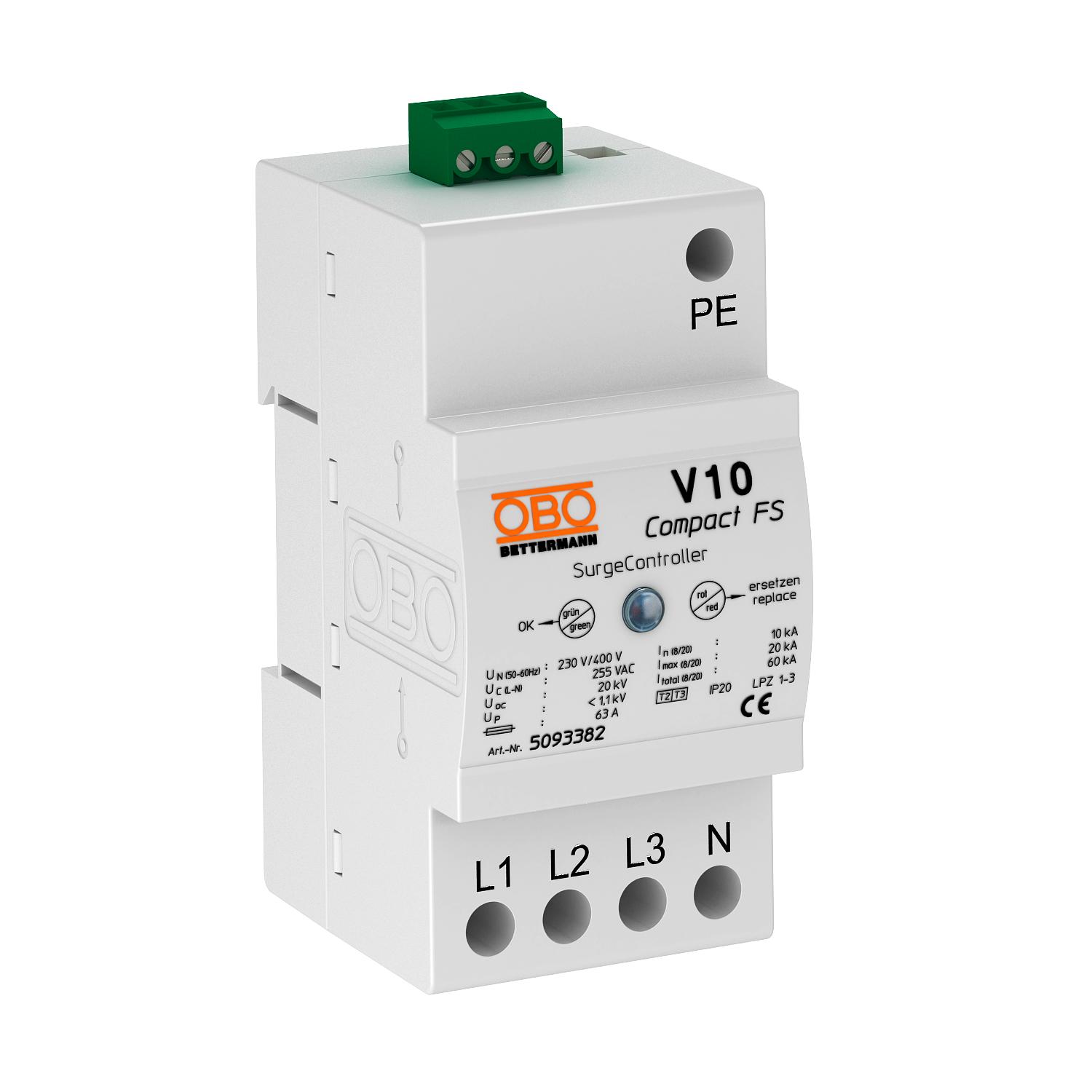

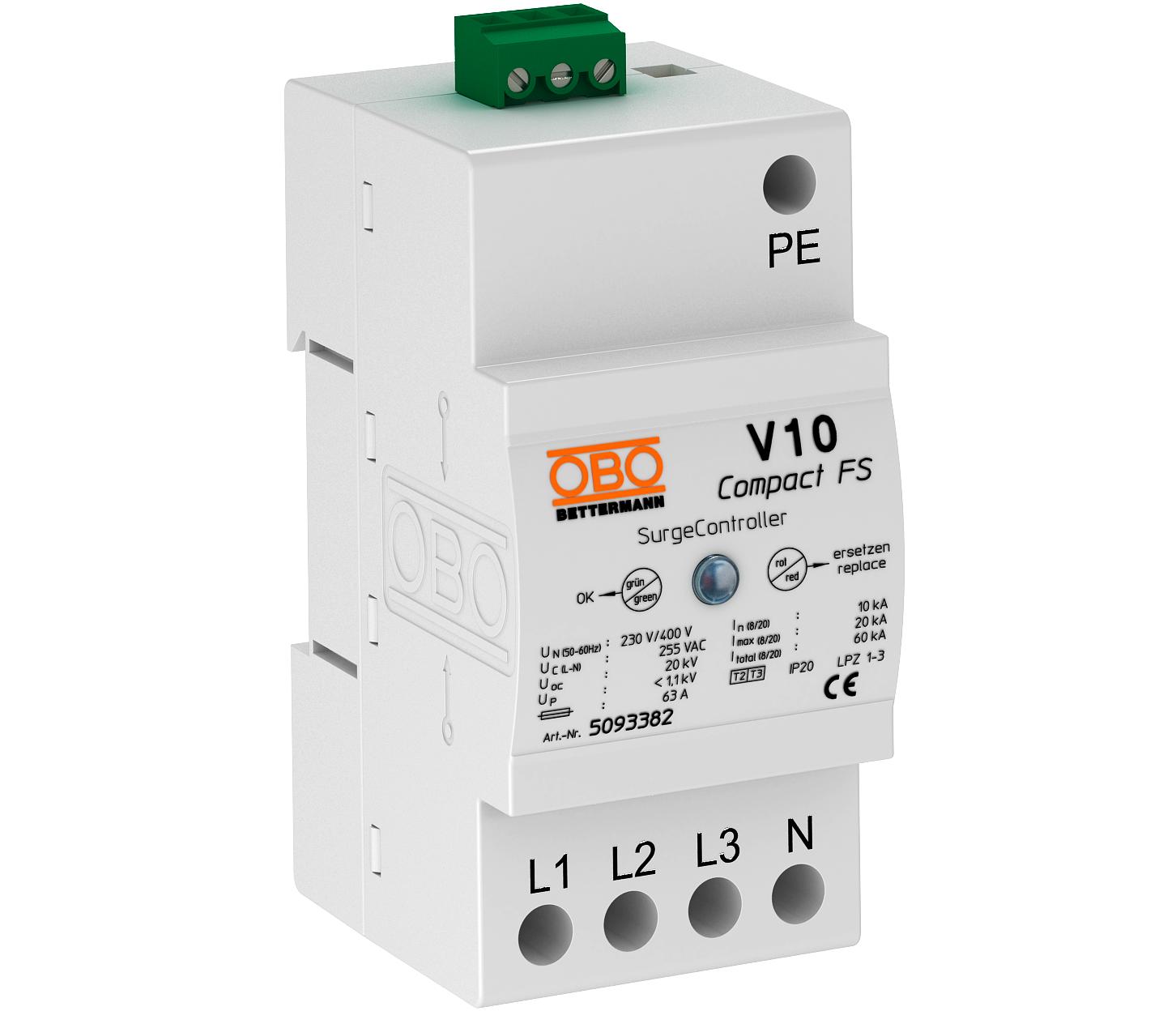

T2+T3 típusú SPD, V10 Compact, távjelzéssel, 255 V 3+N/PE | 255 | IP20

T2+T3 típusú SPD, V10 Compact, távjelzéssel, 255 V

Rend. szám 5093382 | EAN-kód 4012196098583

Rend. szám / Típus	5093382 / V10 COMPACT-FS

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T2+T3. típusú SPD

• MSZ EN 62305 és MSZ HD 60364-4-443 szerinti túlfeszültség-védelemhez

• Levezetőképesség max. 60 kA (8/20) összesen

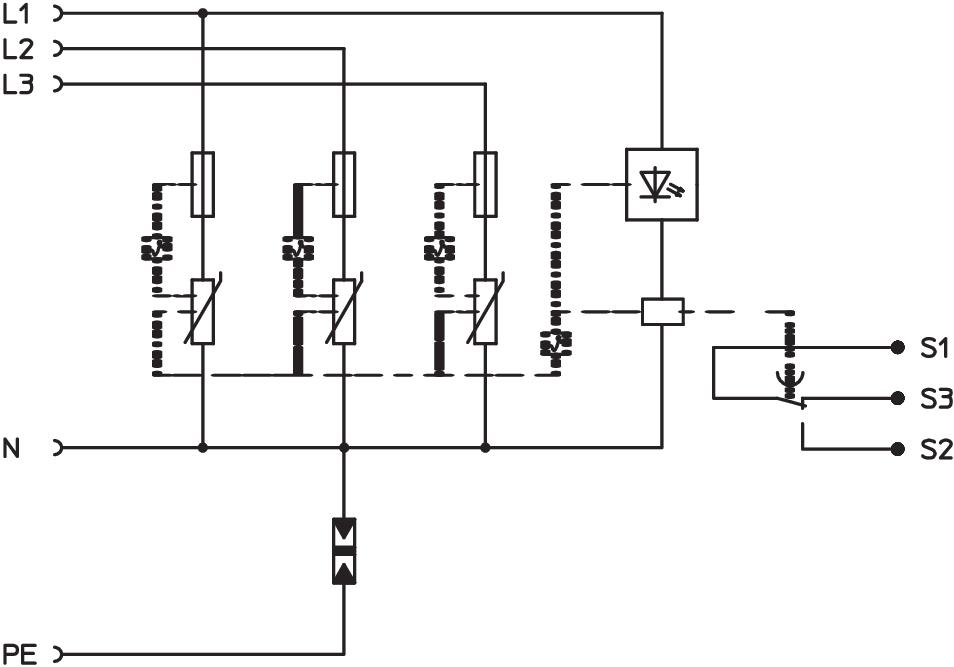

• Integrált 3+1 kapcsolás TN- és TT-hálózatokhoz, 45 mm szélesség

• Cinkoxid-varisztoros levezetők

• Termikus védelemmel és optikai állapotjelzéssel

• ...-FS változat potenciálmentes váltóérintkező távjelzéshez

Alkalmazási terület: al- és szintelosztók, valamint háromfázisú berendezések védelme.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
FM-érintkezők	Váltó érintkező
Hajlékony vezető keresztmetszete (finomhuzalos) max.	10 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kivitel	3+NPE
Levezetőképesség (8/20 μs) [összes]	60 kA
LPZ	1→3
Max. hálózatoldali túláramvédelem	63 A gL/gG
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Maximális előtétbiztosítás	63 A
Maximális levezetőképesség (8/20 μs)	20 kA

Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	10 kA
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	10 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,1
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen
