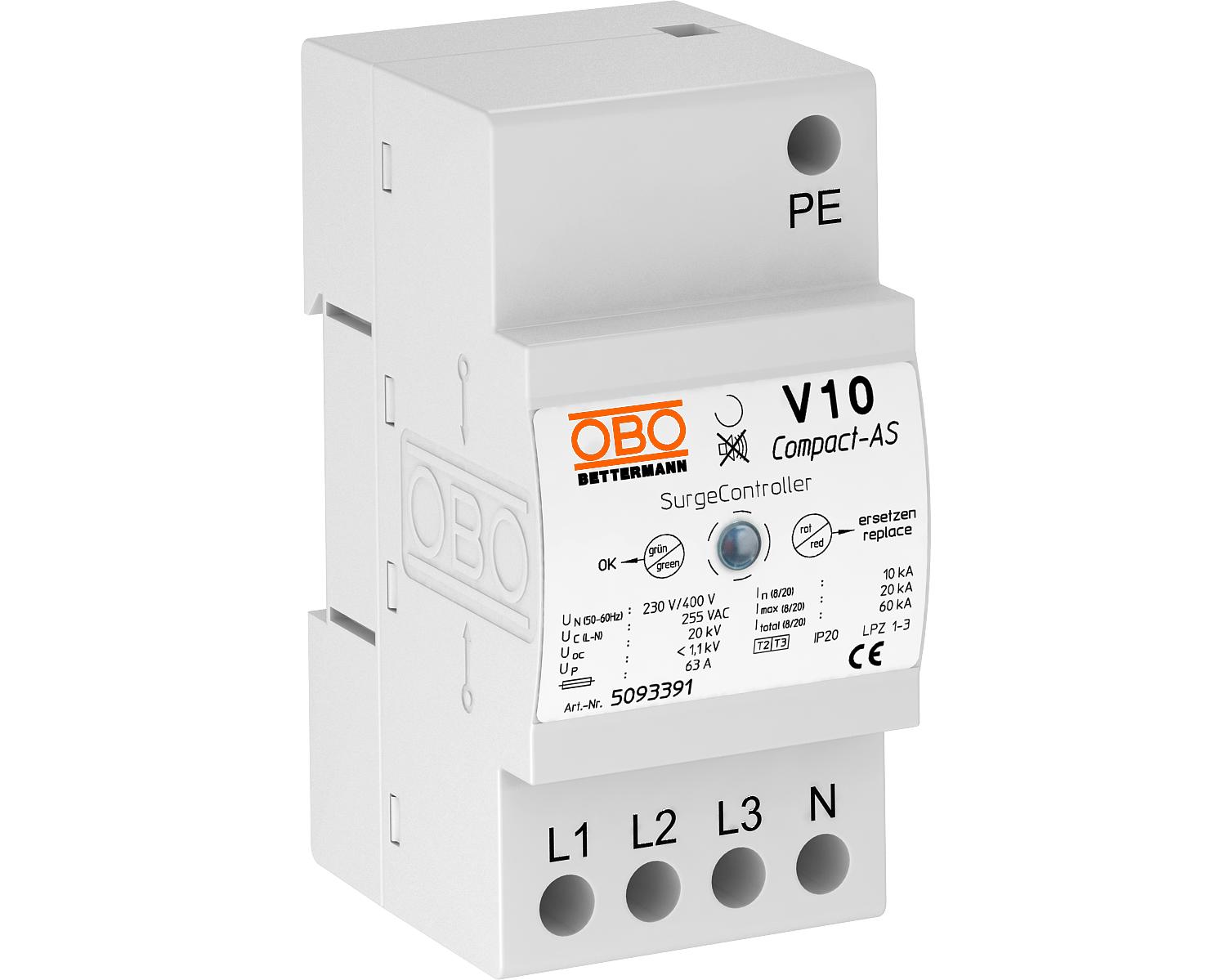

T2+T3 típusú SPD, V10 Compact, 255 V, hangjelzéssel 3+N/PE | 255 | IP20

T2+T3 típusú SPD, V10 Compact, 255 V, hangjelzéssel

Rend. szám 5093391 | EAN-kód 4012195299448

Rend. szám / Típus	5093391 / V10 COMPACT-AS

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T2+T3 típusú SPD

• MSZ EN 62305 és MSZ HD 60364-4-443 szerinti túlfeszültség-védelemhez

• Levezetőképesség max. 60 kA (8/20) összesen

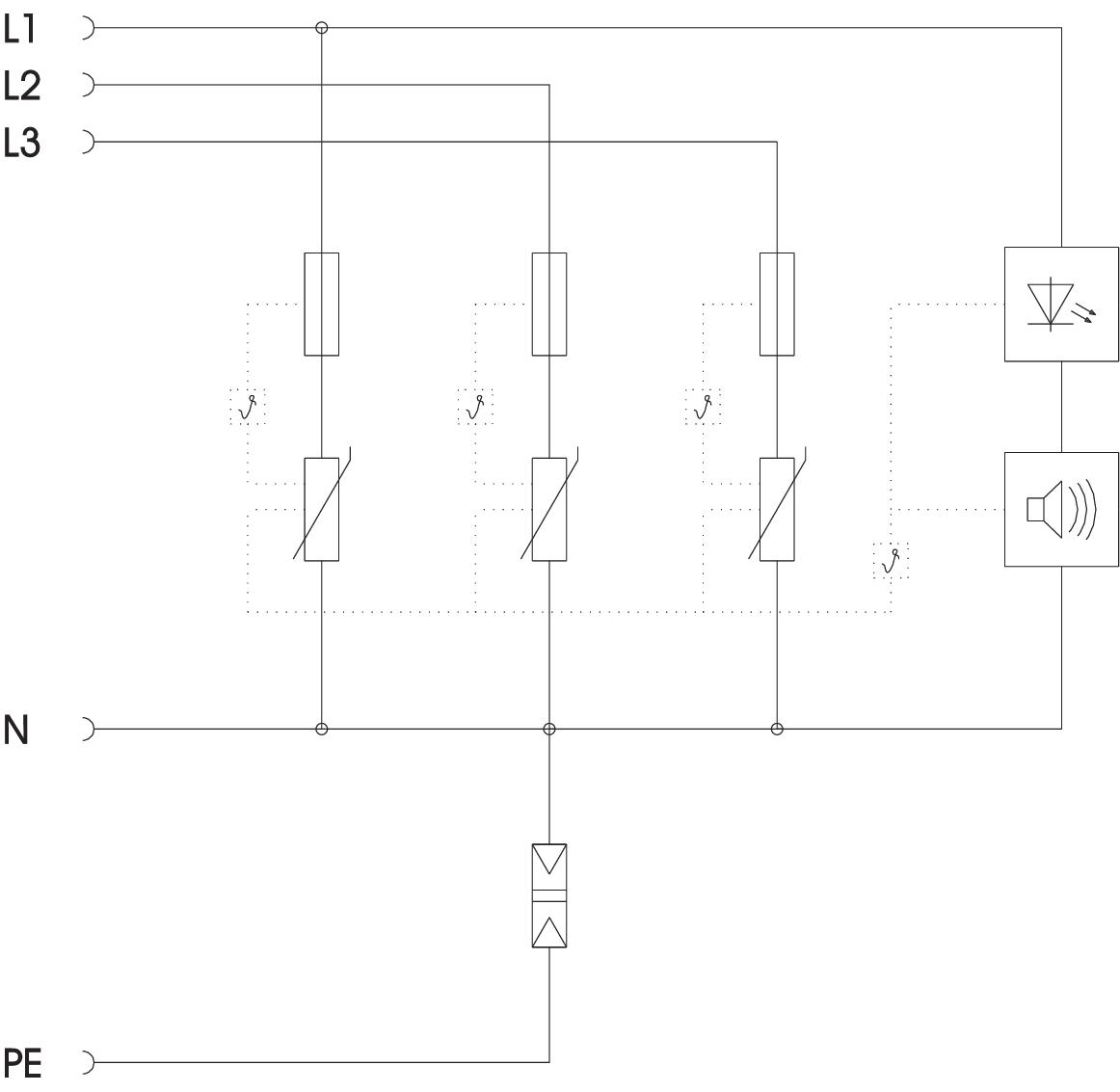

• Integrált 3+1 kapcsolás TN- és TT- hálózatokhoz, 45 mm szélesség

• Nagyteljesítményű varisztorokkal

• Termikus védelemmel és optikai állapotjelzéssel

• ...AS-verzió, kiegészítő akusztikus hibajelzéssel (kikapcsolható)

Alkalmazás: szintelosztók, továbbá háromfázisú készülékek védelme

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Hajlékony vezető keresztmetszete (finomhuzalos) min.	10 mm²
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai és akusztikus
Kifúvató	nem
Levezetőképesség (8/20 μs) [összes]	60 kA
LPZ	1→3
Max. hálózatoldali túláramvédelem	63
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosítás	63 A
Maximális levezetőképesség (8/20 μs)	20 kA
Méret	255V

Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	10 kA
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen
