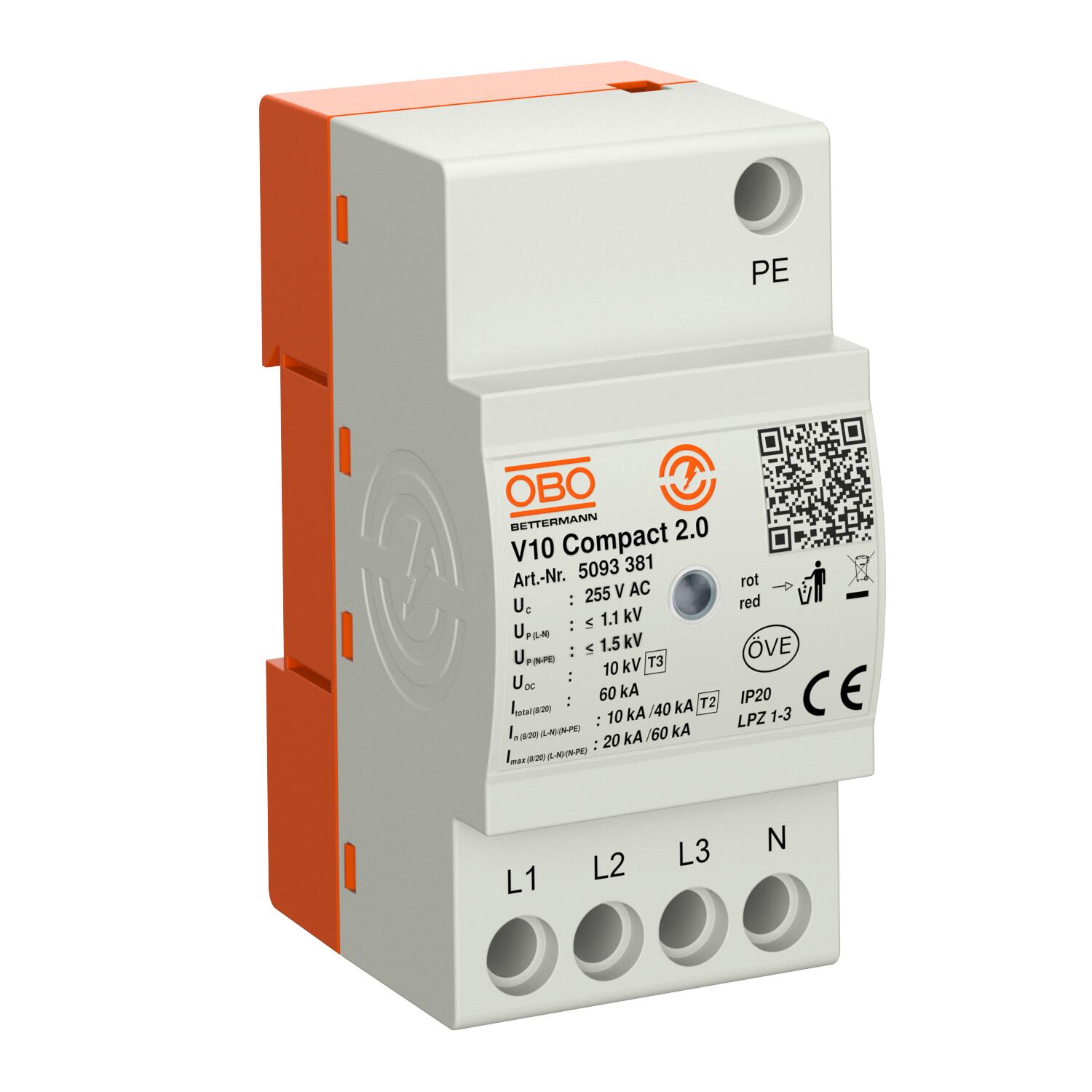

T2+T3 típus, V10 Compact 3+N/PE | 255 | IP20

T2+T3 típus, V10 Compact

Rend. szám 5093381 | EAN-kód 4012196862566

Rend. szám / Típus	5093381 / V10 Compact2.0

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T2+T3 típusú SPD

•az MSZ EN 62305 és MSZ HD 60364-4-443 szerinti túlfeszültség-védelemhez
• levezetőképesség 60 kA (8/20) összesen

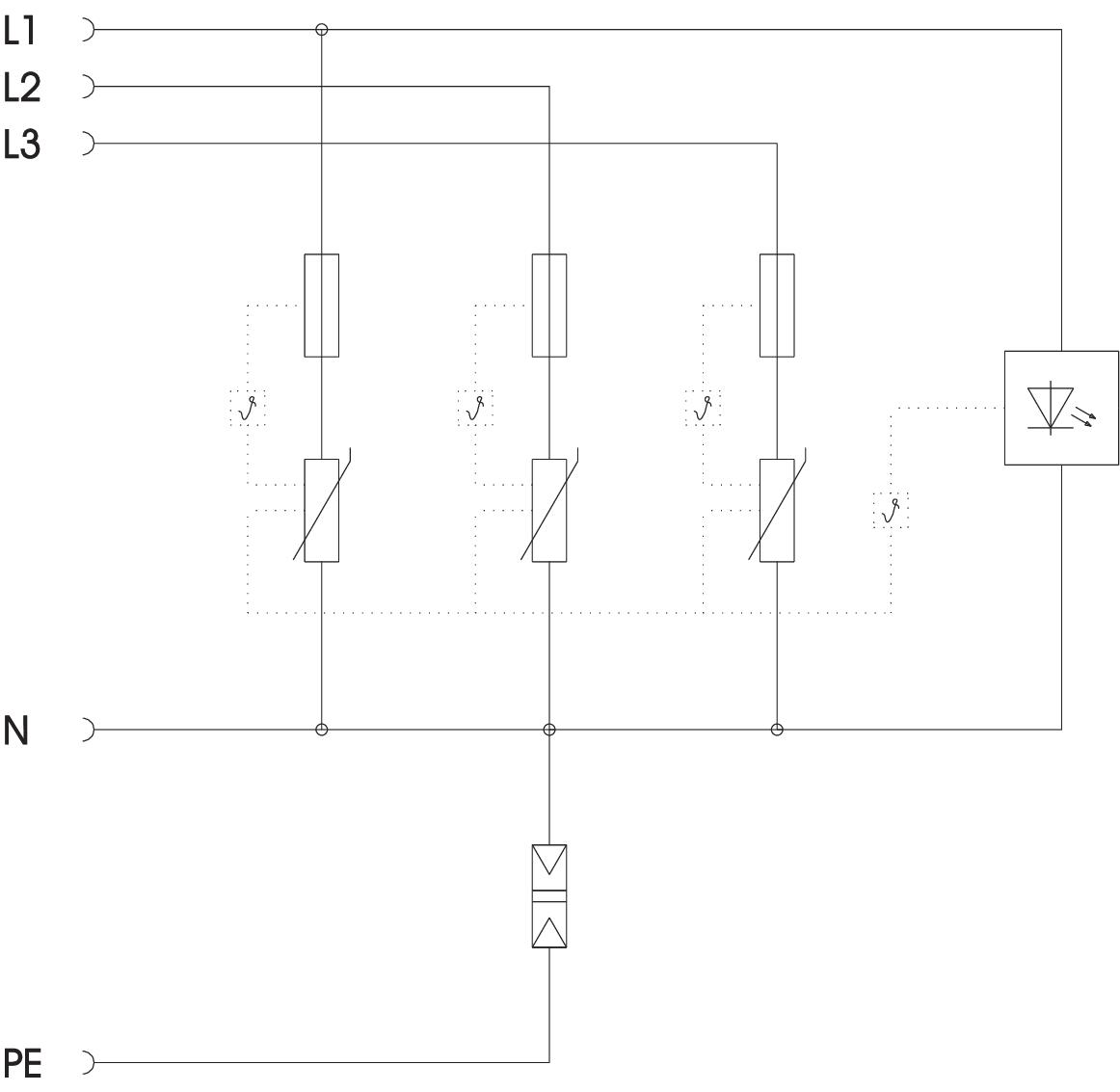

• 3+1 kapcsolás, kompakt kivitel TN és TT-hálózatokhoz, 45 mm-es szélességhez
• nagyteljesítményű varisztorokkal
• termikus és dinamikus leválasztással, optikai állapotjelzéssel
• opcionálisan akusztikus jelzéssel -AS- vagy hagyományos távjelzéssel - FS

Alkalmazás: szintelosztók, továbbá háromfázisú készülékek védelme

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Forgatónyomaték	2 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	10 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	8 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	13 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Hálózattípus	összes
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen

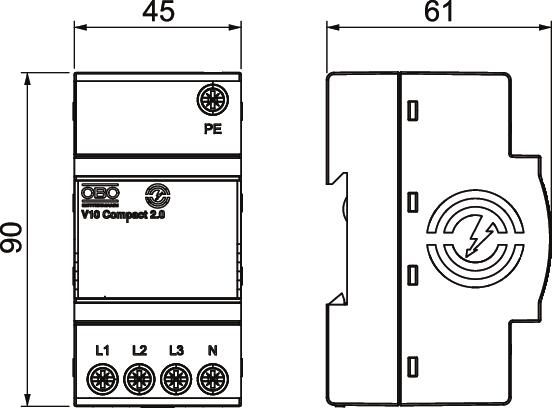

hossz	60,5 mm
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kivitel	3+NPE
Levezetőképesség (8/20 μs) [összes]	60 kA
LPZ	1→3
Magasság	90 mm
Max. hálózatoldali túláramvédelem	63 A gG
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	20 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Maximális előtétbiztosítás	63 A
Maximális levezetőképesség (8/20 μs)	20 kA

Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	8 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	13 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	40 kA
Névleges levezetőképesség (8/20 µs)	10 kA
Névleges levezetőképesség (8/20 µs) [L-N]	10 kA
Pólusszám	4
SPD az IEC EN 61643-1 szerint	II+III. osztály
szélesség	45 mm
Szerelési mód	Kalapsín 35 mm
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	70 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,1
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen
