- Termékleírás
-
Termékleírás

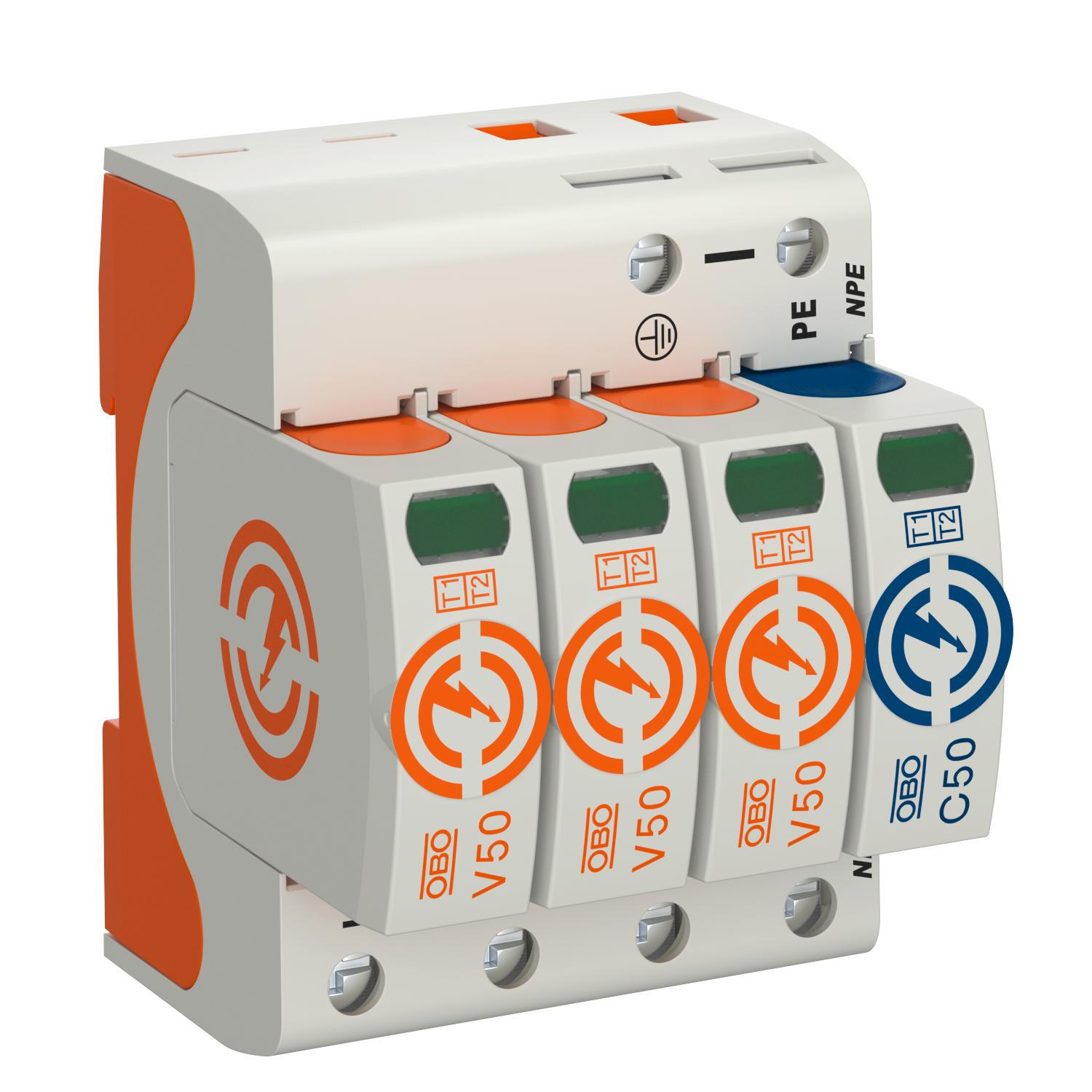

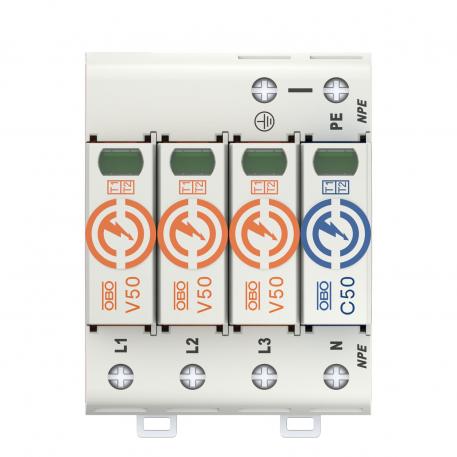

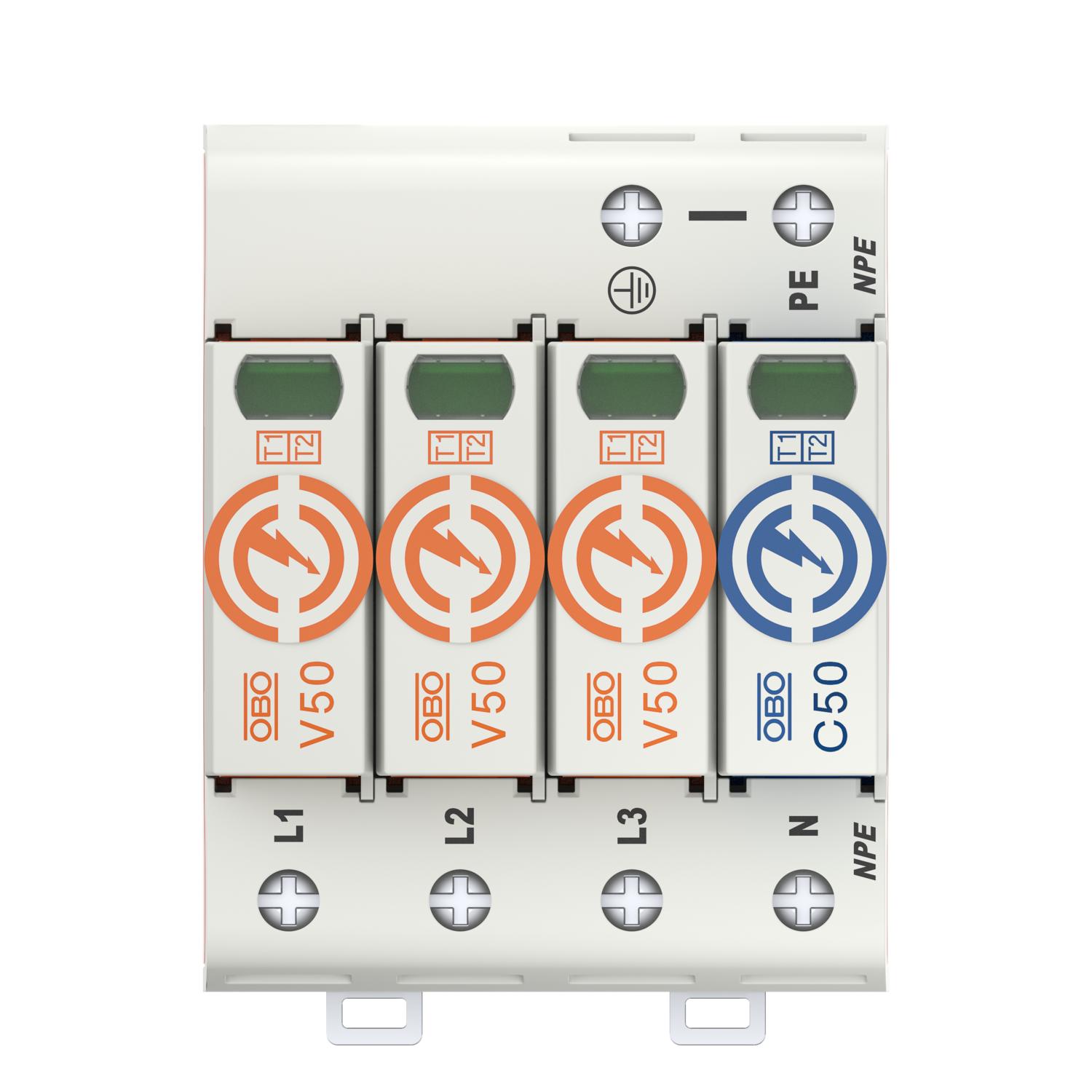

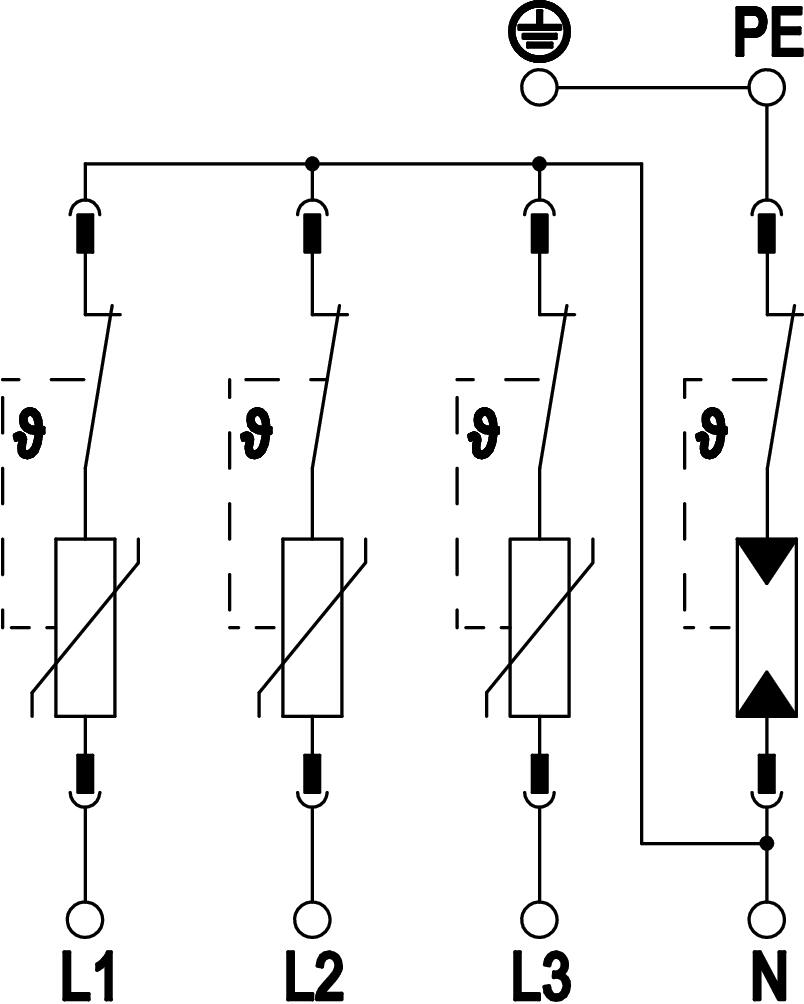

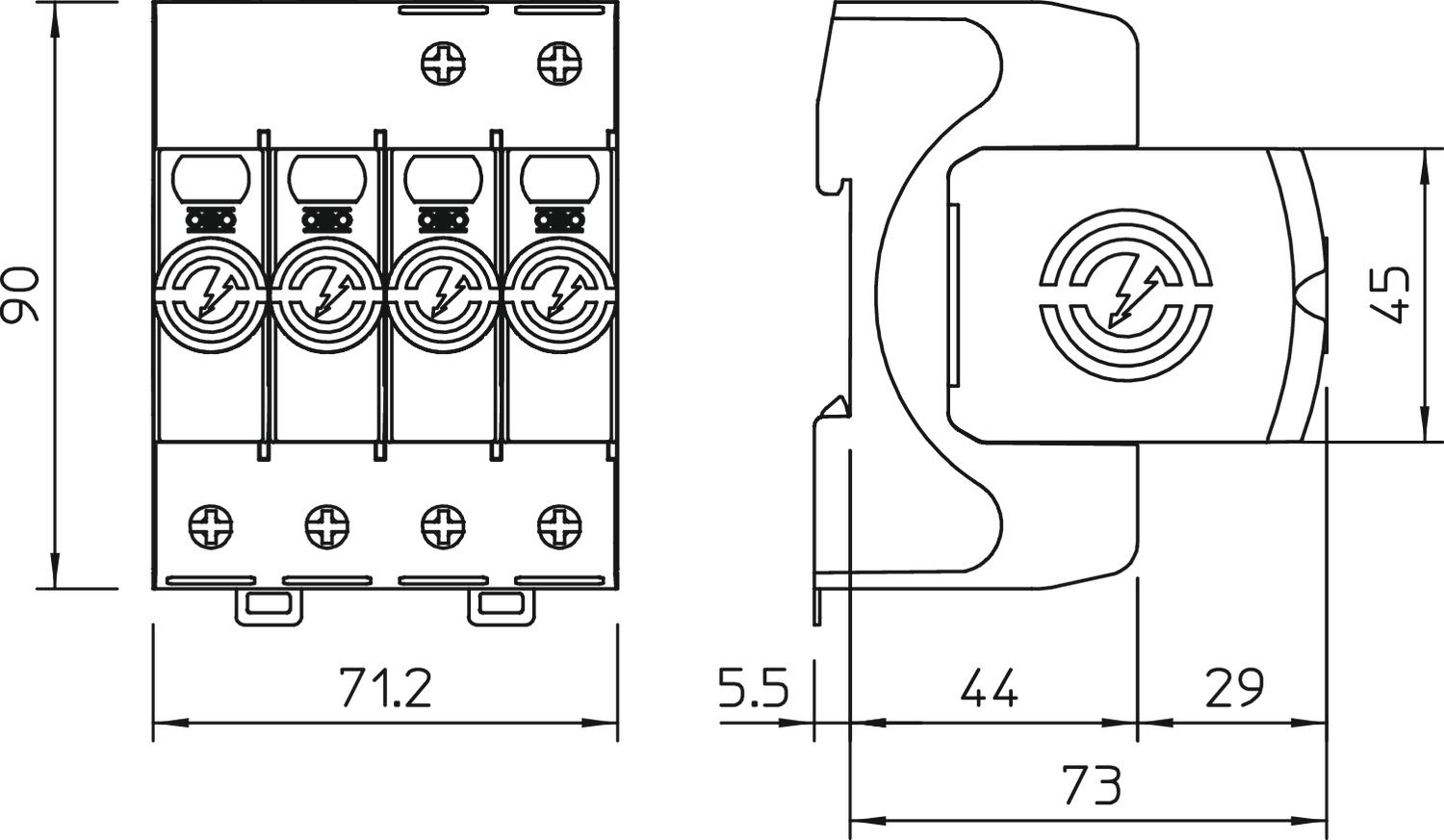

T1+T2 típusú SPD
• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint
• villámáram levezetőképesség 12,5 kA (10/350) pólusonként és maximum 50 kA (10/350) összesen
• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel
• bepattintható, rázkódás elleni védelemmel és feszültségkódolással
• halogénmentes műanyag (UL 94 V-0)
• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: villámvédelmi potenciálkiegyenlítés, LPL III-IV fokozatú villámvédelemmel rendelkező épületek
* Komplett = betét és aljzat
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 3+N/PE FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete min. 21 AWG FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² Forgatónyomaték 4 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hálózattípus TN-S, TT Hálózattípus TN igen Hálózattípus TN-C nem Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Ház anyaga PA UL 94 V-0 Integrierte Vorsicherung nem Jelzés a készüléken optikai Kifúvató nem Korlátozási feszültség [L-N] @ 12,5 kA 1 kV Korlátozási feszültség [L-N] @ 1 kA 0,7 kV Korlátozási feszültség [L-N] @ 5 kA 0,8 kV Legmagasabb tartós feszültség (L-N) 280 V Legmagasabb tartós feszültség (N-PE) 255 V Levezetőképesség (8/20 μs) [összes] 80 kA Max. hálózatoldali túláramvédelem 160 A gL/gG Max. tartós feszültség, AC 280 Maximaler Ableitstoßstrom (8/20 μs) [L-N] 50 kA Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 50 kA Méret 280V Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Mindestabstand 1,5 mm MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) 30 kA Névleges levezetőképesség (8/20 µs) [L-N] 30 kA Pólusszám 4 SPD az IEC EN 61643-1 szerint I+II. osztály SPD az UL 1449 szerint 4. típus Szerelési mód Kalapsín 35 mm Távjelzés nem TOV-Spannung [L-N] - fail safe mode - 120 min 440 V TOV-Spannung [L-N] - withstand mode - 5 s 335 V TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤1,3 Védelmi feszültségszint [L-PE] 2,5 kV Védettség IP20 Villámáram (10/350) [összes] 50 kA Villámáram levezetőképesség (10/350 μs) 12,5 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Zulassungen VDE - Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfMegfelelőségi nyilatkozat V50-3+NPE-280 / 5093526 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat V50-3+NPE-280 / 5093526 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat V50-3+NPE-280 / 5093526 , 0.13MB , pdfJelhasználati engedély VDE Jelhasználati engedély, V50 , 0.12MB , pdfJelhasználati engedély ÖVE-tanúsítvány V50, V80 széria , 0.37MB , PDFSzerelési útmutató CombiController V50-...-280 , 2.23MB , pdf
