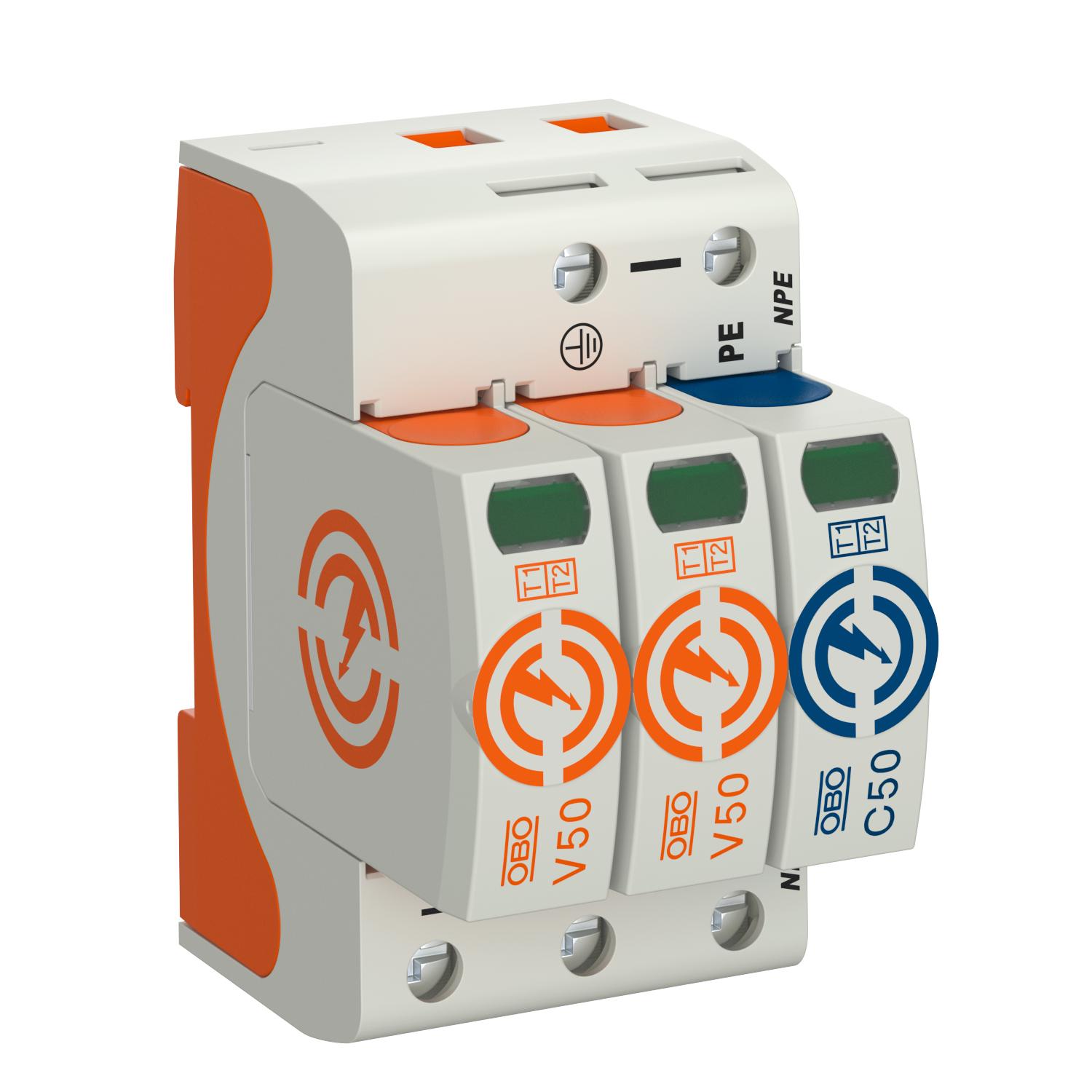

T1+T2 típusú SPD, V50, 2-pólus+NPE, 280 V 2+N/PE | 280 | IP20

T1+T2 típusú SPD, V50, 2-pólus+NPE, 280 V

Rend. szám 5093524 | EAN-kód 4012196159680

Rend. szám / Típus

A pólusok kivitele

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD

• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• villámáram levezetőképesség 12,5 kA (10/350) pólusonként és maximum 50 kA (10/350) összesen

• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

• bepattintható, rázkódás elleni védelemmel és feszültségkódolással

• halogénmentes műanyag (UL 94 V-0)

• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: villámvédelmi potenciálkiegyenlítés, LPL III-IV fokozatú villámvédelemmel rendelkező épületek
* Komplett = betét és aljzat

Műszaki adatok

Műszaki adatok

A pólusok kivitele	2+N/PE
FM-kapcsok csatlakozási keresztmetszete max.	16 AWG
FM-kapcsok csatlakozási keresztmetszete max.	1,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	21 AWG
FM-kapcsok csatlakozási keresztmetszete min.	0,5 mm²
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hálózattípus	TN-S, TT
Hálózattípus TN	igen
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Ház anyaga	PA UL 94 V-0
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Korlátozási feszültség [L-N] @ 12,5 kA	1 kV
Korlátozási feszültség [L-N] @ 1 kA	0,7 kV
Korlátozási feszültség [L-N] @ 5 kA	0,8 kV
Legmagasabb tartós feszültség (L-N)	280 V
Legmagasabb tartós feszültség (N-PE)	255 V
Levezetőképesség (8/20 μs) [összes]	80 kA
Max. hálózatoldali túláramvédelem	160 A gL/gG
Max. tartós feszültség, AC	280 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	50 kA

Méret	280V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
Mindestabstand	1,5 mm
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	30 kA
Névleges levezetőképesség (8/20 µs) [L-N]	30 kA
Pólusszám	3
SPD az IEC EN 61643-1 szerint	I+II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védelmi feszültségszint [L-PE]	2,5 kV
Védettség	IP20
Villámáram (10/350) [összes]	37,5 kA
Villámáram levezetőképesség (10/350 μs)	12,5 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE
