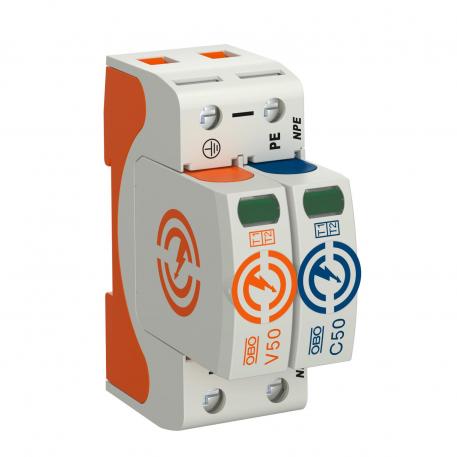

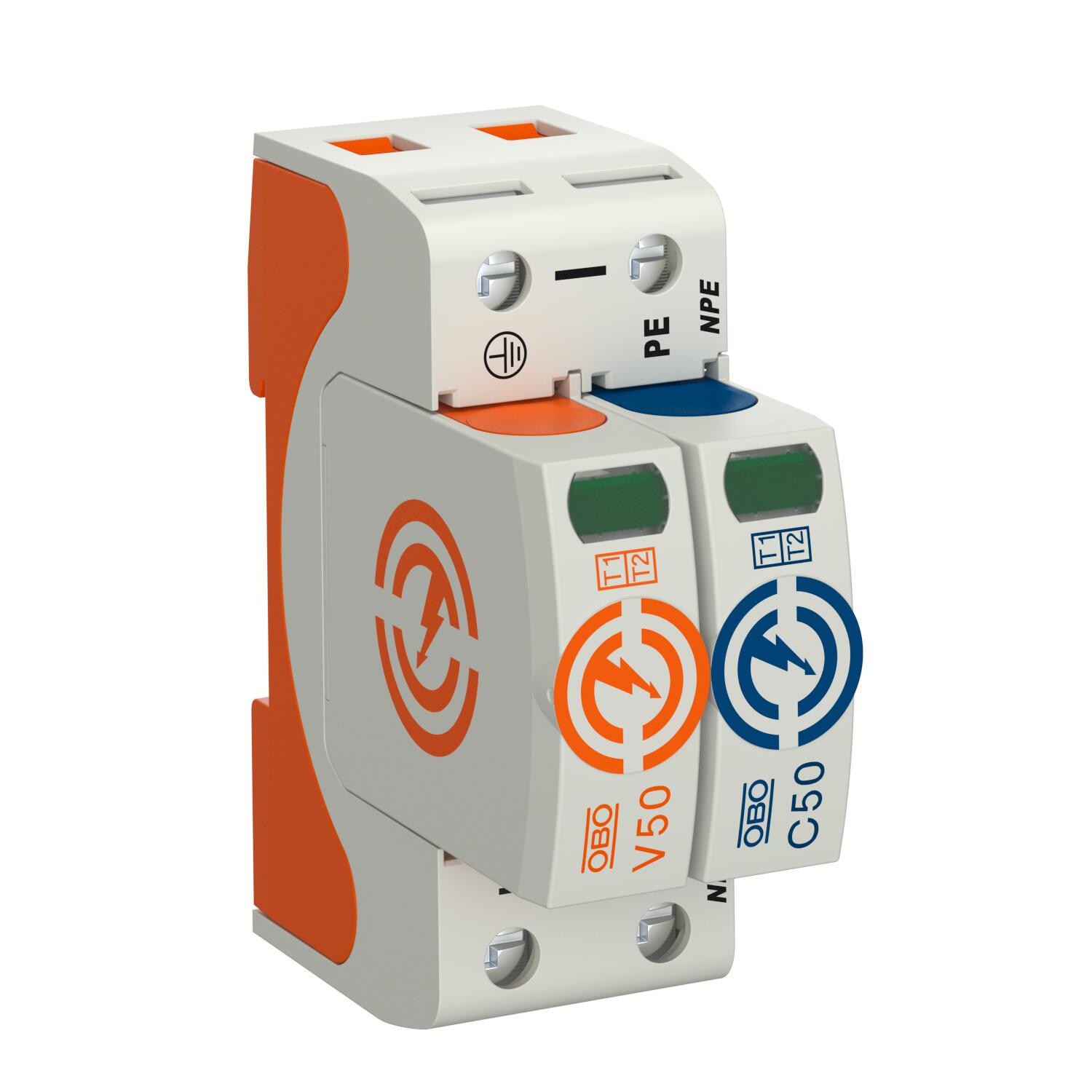

T1+T2 típusú SPD, V50, 1-pólus+NPE, 280 V

Rend. szám 5093522 | EAN-kód 4012196159666

280 V
IP20
Termékleírás
Termékleírás
T1+T2 típusú SPD

• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• villámáram levezetőképesség 12,5 kA (10/350) pólusonként és maximum 50 kA (10/350) összesen

• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

• bepattintható, rázkódás elleni védelemmel és feszültségkódolással

• halogénmentes műanyag (UL 94 V-0)

• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: villámvédelmi potenciálkiegyenlítés, LPL III-IV fokozatú villámvédelemmel rendelkező épületek
* Komplett = betét és aljzat
  • KEMA-KEUR, Hollandia
  • Osztrák Elektrotechnikai Szövetség, Ausztria
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5 év garancia
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • EurAsian Conformity
  • Regulatory Compliance Mark - Megfelelőségi nyilatkozat, Ausztrália / Új-Zéland
  • LPZ 0/2 zónahatár
  • 1.+ 2. típusú védőkészülék az MSZ EN 61643-11 szerint
  • szaktanácsadás a telepítéshez
Műszaki adatok

Műszaki adatok

A pólusok kivitele 1+N/PE
FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm²
FM-kapcsok csatlakozási keresztmetszete max. 16 AWG
FM-kapcsok csatlakozási keresztmetszete min. 21 AWG
FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm²
Forgatónyomaték 4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm²
Hálózattípus TN-S, TT
Hálózattípus TN igen
Hálózattípus TN-C nem
Hálózattípus TN-C-S igen
Hálózattípus TN-S igen
Hálózattípus TT igen
Ház anyaga PA UL 94 V-0
Integrierte Vorsicherung nem
Jelzés a készüléken optikai
Kifúvató nem
Korlátozási feszültség [L-N] @ 12,5 kA 1 kV
Korlátozási feszültség [L-N] @ 1 kA 0,7 kV
Korlátozási feszültség [L-N] @ 5 kA 0,8 kV
Legmagasabb tartós feszültség (L-N) 280 V
Legmagasabb tartós feszültség (N-PE) 255 V
Levezetőképesség (8/20 μs) [összes] 80 kA
Max. hálózatoldali túláramvédelem 160 A gL/gG
Max. tartós feszültség, AC 280 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N] 50 kA
Maximális előtétbiztosítás 160 A
Maximális levezetőképesség (8/20 μs) 50 kA
Méret 280V
Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG
Mindestabstand 1,5 mm
MSZ EN 61643-11 szerinti SPD 1+2-es típus
Névleges feszültség AC (50 / 60 Hz) 230 V
Névleges levezetőképesség (8/20 µs) 30 kA
Névleges levezetőképesség (8/20 µs) [L-N] 30 kA
Pólusszám 2
SPD az IEC EN 61643-1 szerint I+II. osztály
SPD az UL 1449 szerint 4. típus
Szerelési mód Kalapsín 35 mm
Távjelzés nem
TOV-Spannung [L-N] - fail safe mode - 120 min 440 V
TOV-Spannung [L-N] - withstand mode - 5 s 335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA
Üzemi hőmérséklet max. 80 °C
Üzemi hőmérséklet min. -40 °C
Válaszidő <25 ns
Védelmi feszültségszint [L-N] ≤1,3
Védelmi feszültségszint [L-PE] 2,5 kV
Védettség IP20
Villámáram (10/350) [összes] 25 kA
Villámáram levezetőképesség (10/350 μs) 12,5 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff
Zulassungen VDE
Minden típus

Minden típus

Típus A pólusok kivitele Max. tartós feszültség, AC Védettség Rend. szám Mennyiség Legkisebb eladási egység
V50-1+NPE-280 1+N/PE 280 V IP20 5093522
1 Darab
V50-2+NPE-280 2+N/PE 280 V IP20 5093524
1 Darab
V50-3+NPE-280 3+N/PE 280 V IP20 5093526
1 Darab
