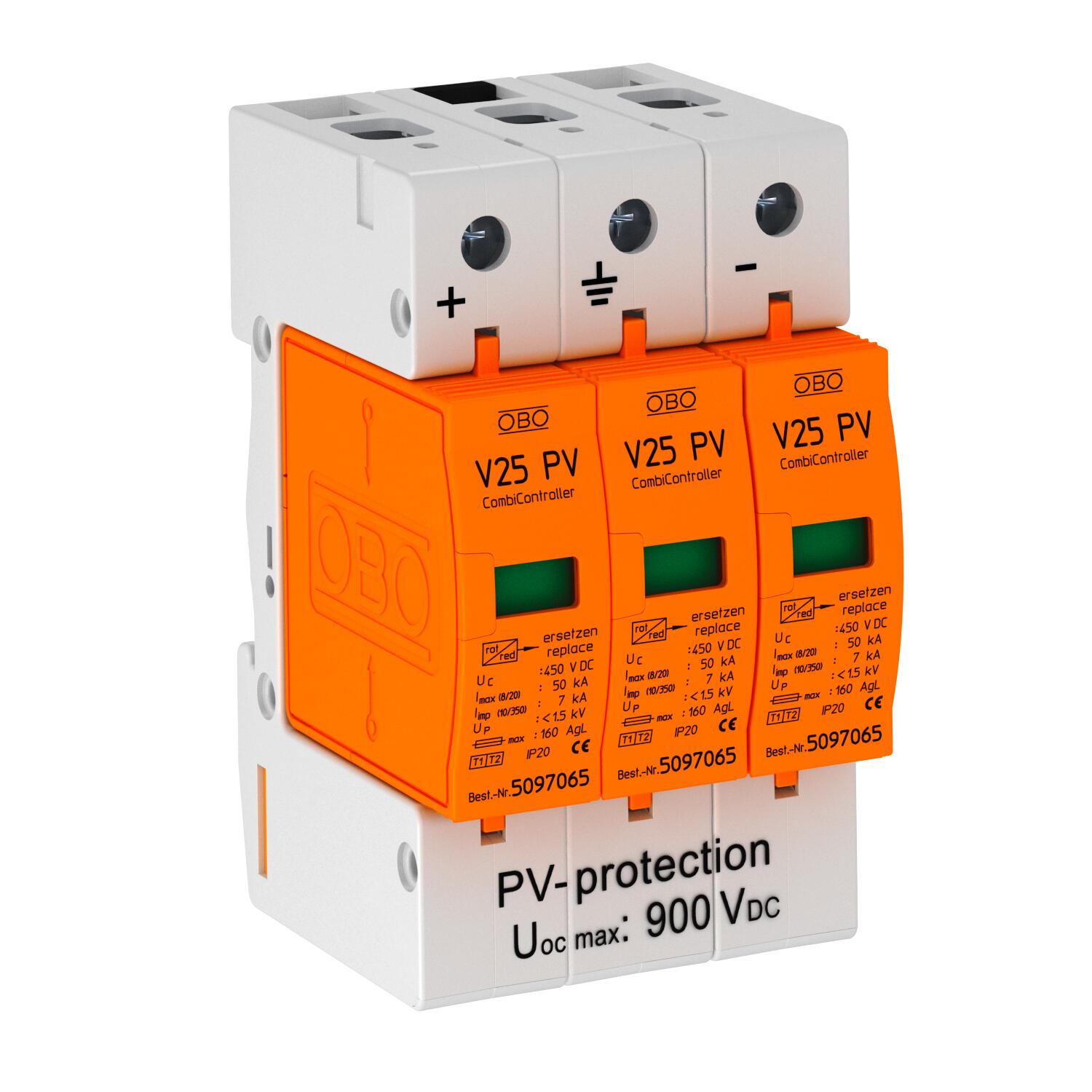

T1+T2 típusú SPD, V25, 900 V DC 3 | IP20

T1+T2 típusú SPD, V25, 900 V DC

Rend. szám 5097447 | EAN-kód 4012195478683

Rend. szám / Típus

A pólusok kivitele	3

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD napelemes rendszerekhez

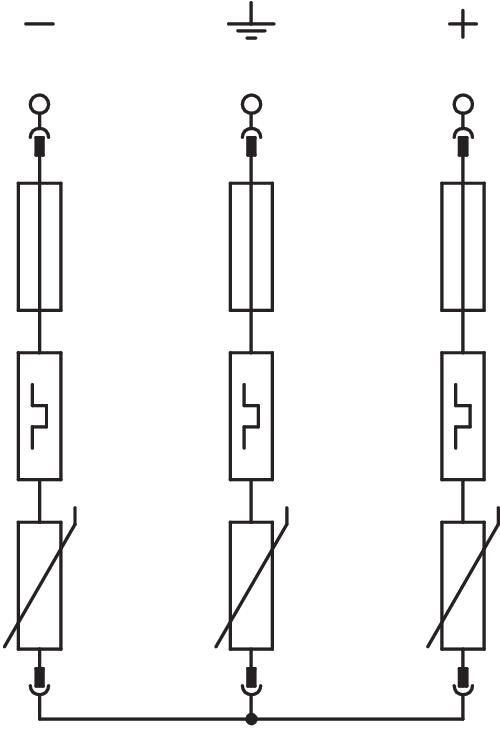

• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz

• védelem az MSZ HD 60364-4-443 szerint

• pólusonként akár 7 kA (10/350) és 50 kA (8/20) levezetőképesség

• alacsony DC védelmi szint: < 3,0 kV és Uoc max = 900 V DC

• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz

Alkalmazás: villámvédelmi rendszerrel rendelkező napelemes rendszerekben

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
CO₂-lábnyom (GWP) bölcsőtől a kapuig	1,0594 kg CO₂e / 1 Darab
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	Földfüggetlen PV - rendszerekhez
Legmagasabb tartós feszültség, DC	900 V
LPZ	0→2
Max. hálózatoldali túláramvédelem	160

Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	50 kA
Méret	900V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
Névleges levezetőképesség (8/20 µs) [L-N]	30 kA
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Villámáram levezetőképesség (10/350 μs)	7 kA
