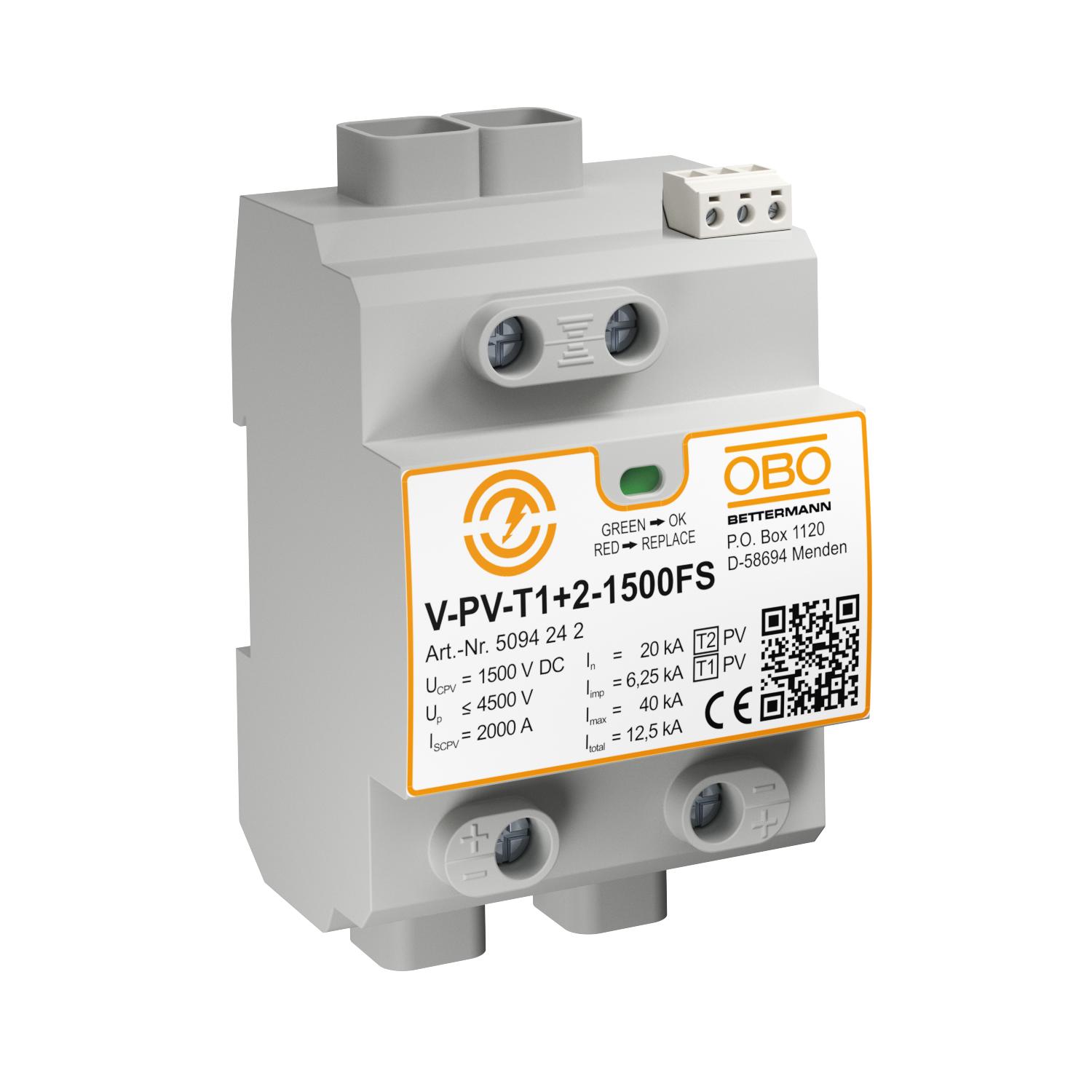

T1+T2 típusú SPD, V-PV, 1500 V DC, távjelzéssel

Rend. szám 5094242 | EAN-kód 4012196603749

Rend. szám / Típus

A pólusok kivitele	egyéb

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD napelemes rendszerekhez.

• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint

• Túlfeszültség-védelem az MSZ HD 60364-7-712 szerint

• Levezetőképesség 12,5 kA-ig (10/350) és 40 kA (8/20)

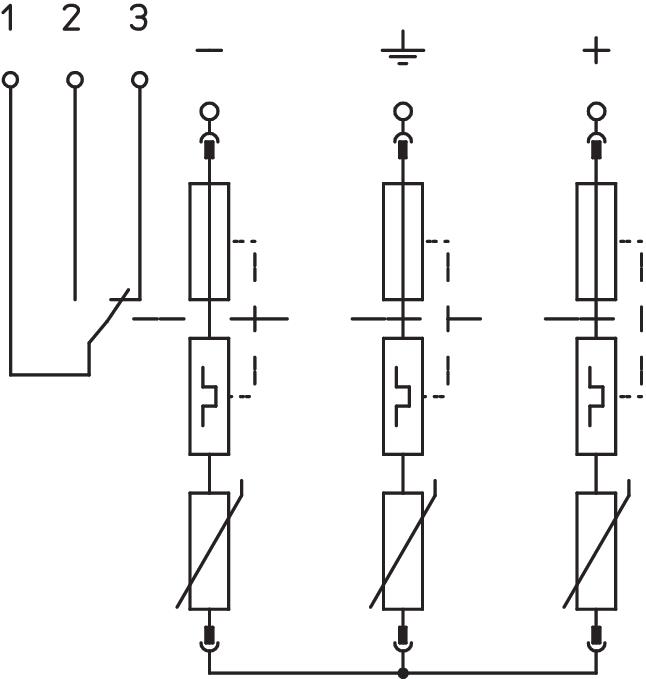

• Hibáknak ellenálló Y-kapcsolás állapotjelzéssel

• Az FS változat potenciálmentes váltóérintkezővel rendelkezik a távjelzéshez

Alkalmazás: villámvédelmi potenciálkiegyenlítés és túlfeszültség-védelem napelemes rendszerekhez.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	egyéb
FM-érintkezők	Váltó érintkező
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
hossz	65,5 mm
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	Y-kapcsolás, távjelzéssel
Legmagasabb tartós feszültség, DC	1500 V
Levezetőképesség (8/20 μs) [összes]	40 kA
LPZ	0→2
Magasság	120 mm

Max. Napelemes rendszer feszültsége	1500 V
Maximális levezetőképesség (8/20 μs)	40 kA
Méret	1500V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	50 A
SPD az IEC EN 61643-1 szerint	I+II. osztály
szélesség	71,2 mm
Szerelési mód	Kalapsín 35 mm
Szín	szürke
Távjelzés	igen
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Villámáram (10/350) [összes]	12,5 kA
Villámáram levezetőképesség (10/350 μs)	6,25 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
