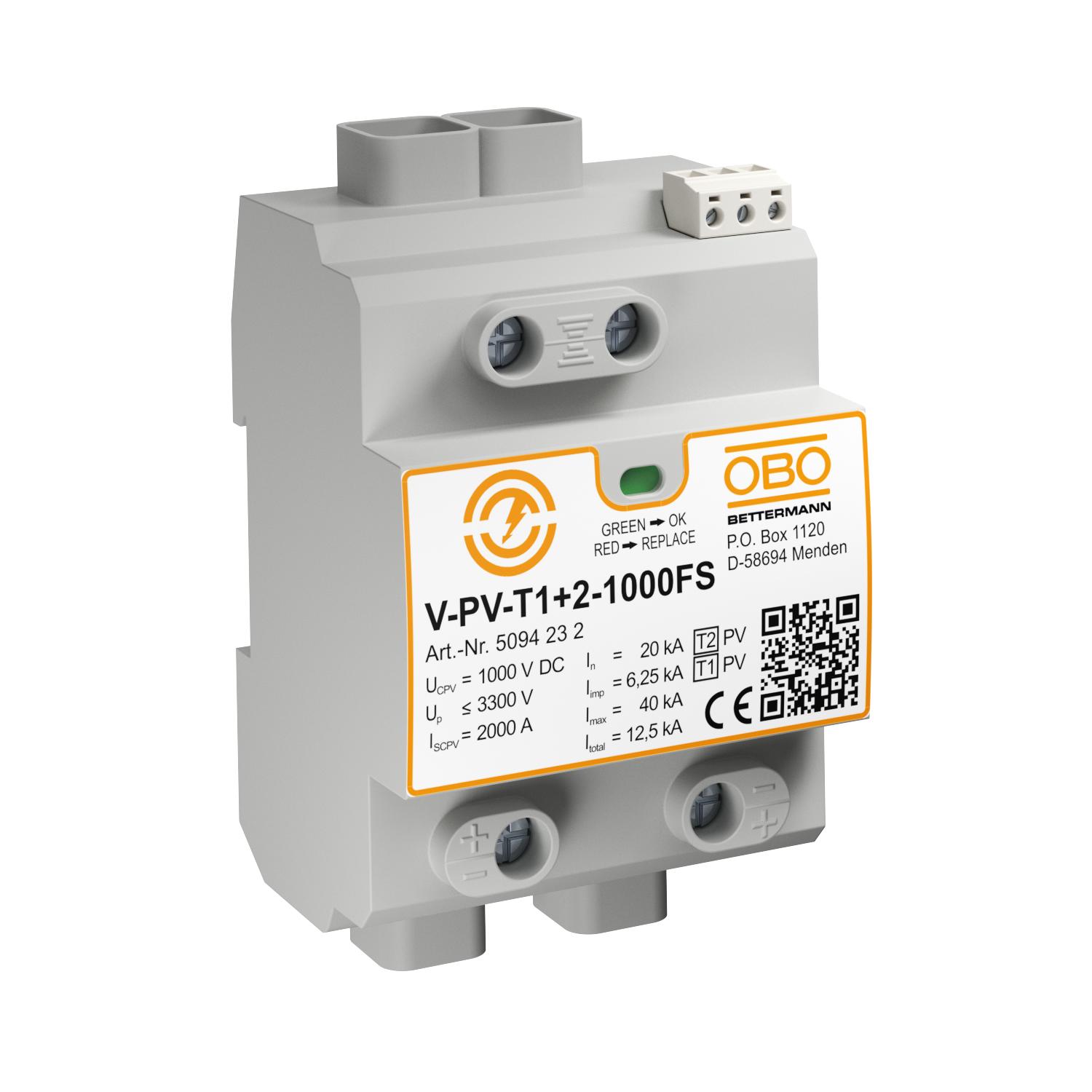

T1+T2 típusú SPD, V-PV, 1000 V DC, távjelzéssel
Rend. szám 5094232 | EAN-kód 4012196603725
- Termékleírás
-
TermékleírásT1+T2 típusú SPD napelemes rendszerekhez az MSZ EN 50539-11 szerint.
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Túlfeszültség-védelem az MSZ HD 60364-7-712 szerint
• Levezetőképesség 12,5 kA-ig (10/350) és 40 kA (8/20)
• Hibáknak ellenálló Y-kapcsolás állapotjelzéssel
• Az FS változat potenciálmentes váltóérintkezővel rendelkezik a távjelzéshez
Alkalmazás: villámvédelmi potenciálkiegyenlítés és túlfeszültség-védelem napelemes rendszerekhez
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele egyéb FM-érintkezők Váltó érintkező Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 2,5 mm² Hálózattípus DC Hálózattípus DC igen Hálózattípus egyéb nem Hálózattípus IT nem Hálózattípus TN nem Hálózattípus TN-C nem Hálózattípus TN-C-S nem Hálózattípus TN-S nem Hálózattípus TT nem hossz 65,5 mm Integrierte Vorsicherung nem Jelzés a készüléken optikai Kifúvató nem Kivitel Y-kapcsolás, távjelzéssel Legmagasabb tartós feszültség, DC 1000 V Levezetőképesség (8/20 μs) [összes] 40 kA LPZ 0→2 Magasság 120 mm Max. Napelemes rendszer feszültsége 1000 V Maximális levezetőképesség (8/20 μs) 40 kA Méret 1000V DC Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 2,5 mm² MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges levezetőképesség (8/20 µs) 20 kA OBO_névleges terhelőáram (be- / kimenő kapocs) 50 A SPD az IEC EN 61643-1 szerint I+II. osztály szélesség 71,2 mm Szerelési mód Kalapsín 35 mm Szín szürke Távjelzés igen Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték DC (PV) Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védettség IP20 Villámáram (10/350) [összes] 12,5 kA Villámáram levezetőképesség (10/350 μs) 6,25 kA Vizsgálati osztály 1.típus igen Vizsgálati osztály 2. típus igen - Minden típus
