T1+T2 típusú SPD csatlakozódobozban, 2 x 2 String-hez IP67

T1+T2 típusú SPD csatlakozódobozban, 2 x 2 String-hez

Rend. szám 5088440 | EAN-kód 4012197364984

Rend. szám / Típus	5088440 / PVG-BC 900K 220

Védettség	IP67

Termékleírás

Termékleírás

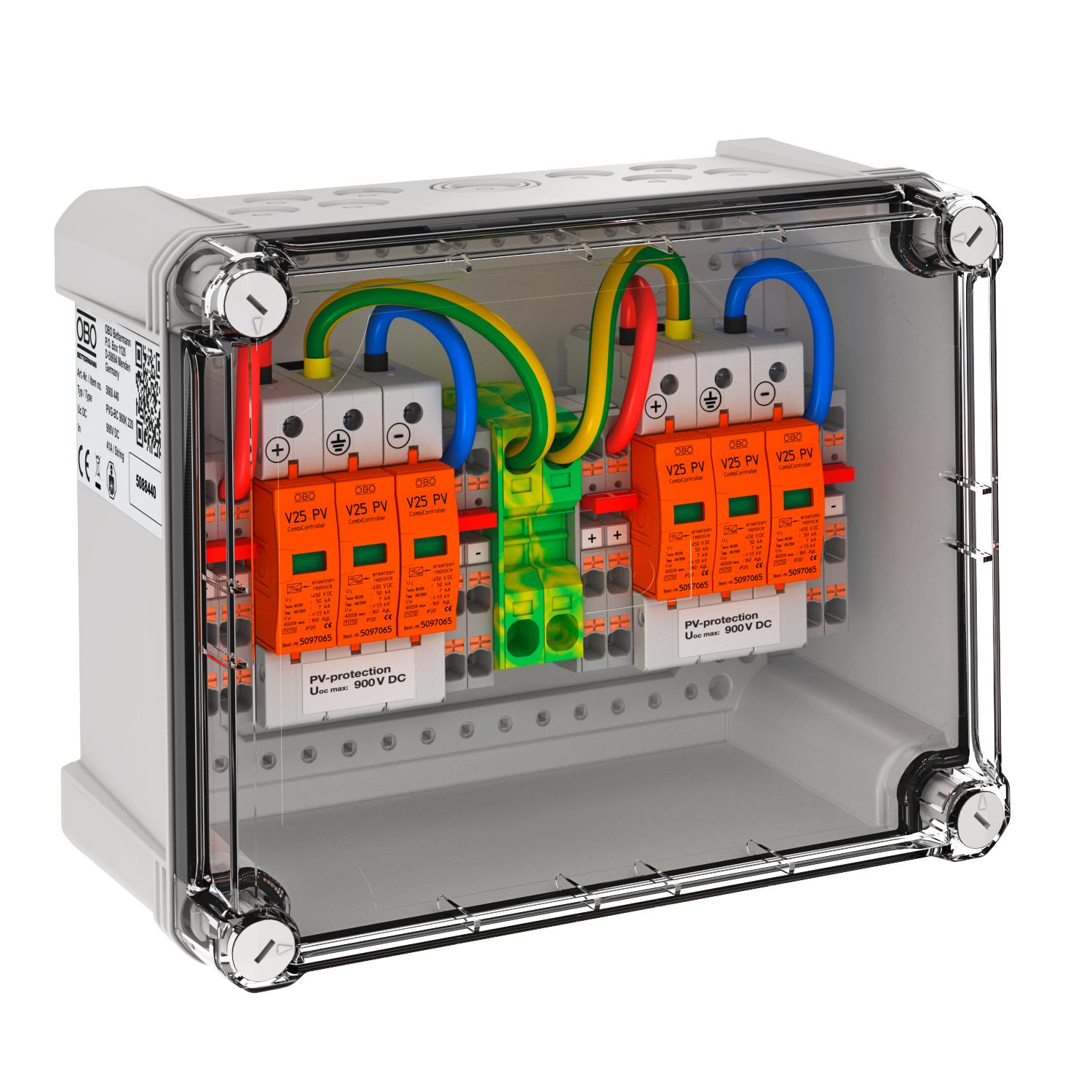

Generator connection box, type 1 + 2, for photovoltaic systems, to connect 2 x 2 strings. For DC protection of the inverter.

• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)

• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)

• 2 protection devices with 5 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal

• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element

Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	65 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Anschlussart Generatoranschlusskasten	Push-in terminal
Bemenetek száma	2
Bevezetés fajtája	Tömszelence
Entries per MPPT	3
Exits per MPPT	2
Felügyeleti funkció	nem
Hajlékony vezető keresztmetszete (finomhuzalos) max.	6 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	10 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	0,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	21 AWG
Hálózattípus	DC
Hálózattípus DC	igen
Ház anyaga	PC
Jelzés a készüléken	optikai
Kábelbevezetők száma	16
Kivitel	2 MPPT-Trackerrel rendelkező inverterhez, Push-In sorkapcsokkal
Legmagasabb tartós feszültség, DC	900
LPZ	0→2

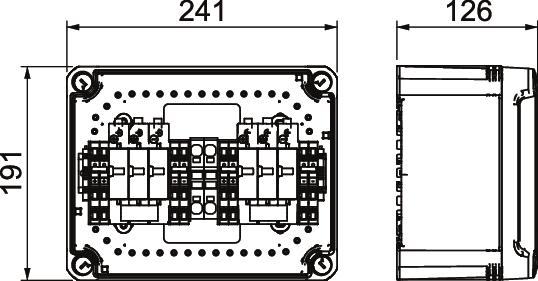

Magasság	191 mm
Max. Bemeneti áram sztringenként	41 A
Max. DC bemeneti feszültség	900 V
Max. Kimeneti áram	41 A
Maximális levezetőképesség (8/20 μs)	50 kA

Mélység	125 mm
Méret	900V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	8 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	21 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,5 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
Number of MPPTs	2
Schutzgrad IK-Code	IK08
SPD az IEC EN 61643-1 szerint	II. osztály
szélesség	240 mm
Szerelési mód	előszerelt a házban
Szín	világosszürke; RAL 7035
Sztringbemenetek száma	2
Terhelésbontó kapcsolóval ellátva	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	60 °C
Üzemi hőmérséklet min.	-25 °C
Válaszidő	<25 ns
Védettség	IP67
Villámáram levezetőképesség (10/350 μs)	7 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	nem
