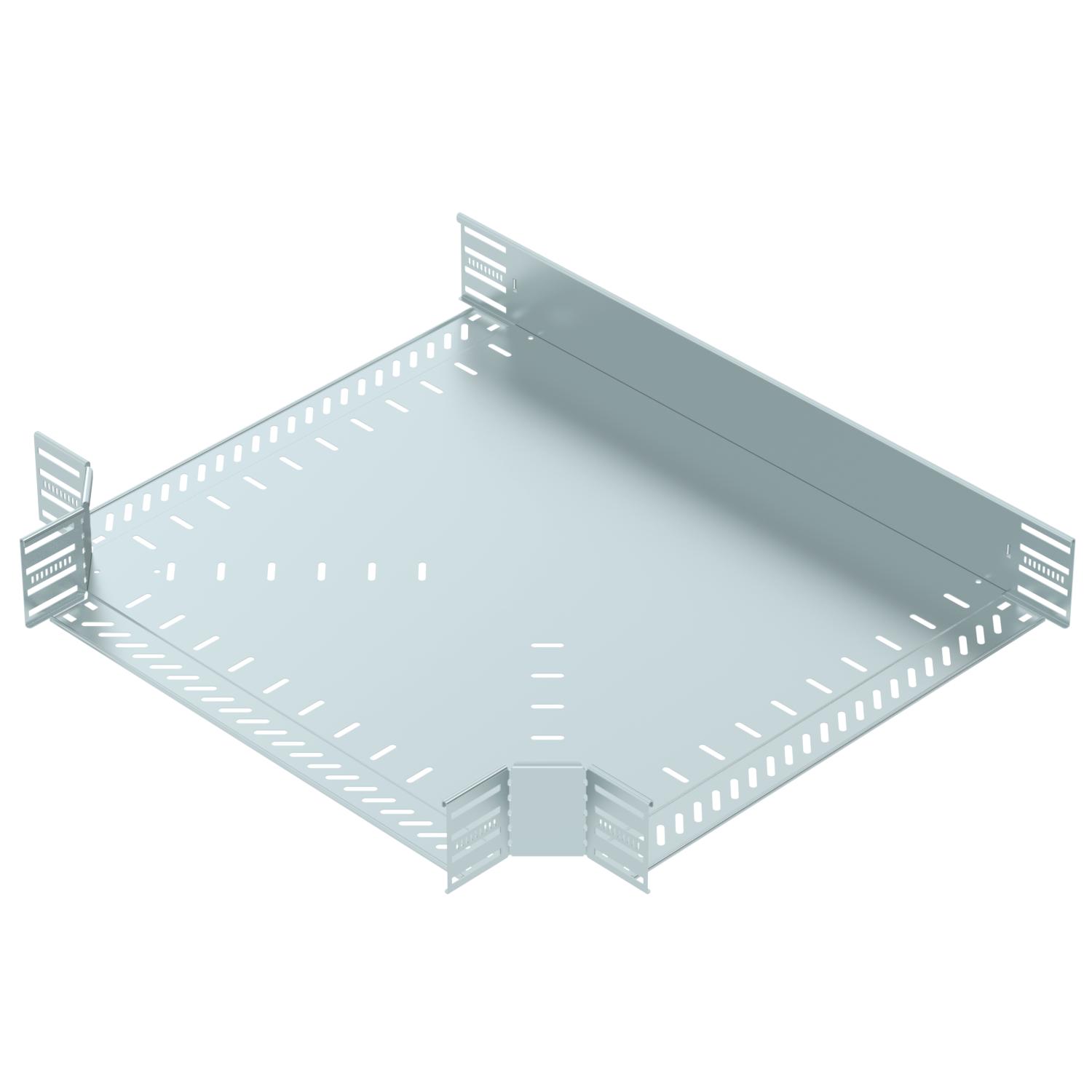

T-leágazóidom 110 FS

Rend. szám 6038312 | EAN-kód 4012197347192

acél
szalaghorganyzott
Termékleírás

Termékleírás

T-leágazóidom vízszintes leágazás kialakításához, idom összepattintható és csavarozható kábeltálcákhoz, oldalmagasság 110 mm. Csavar nélküli szerelés két bepattintható rögzítőelemmel vagy csavaros csatlakozás FRS félgömbfejű csavarokkal és M6 kombi anyákkal. Beltéren használható. A rögzítőanyagot külön kell megrendelni.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

A leágazás szélessége 600 mm
Ajánlott csavarok száma 36 St.
Alkalmazási hőmérséklet-tartomány max. 120 °C
Alkalmazási hőmérséklet-tartomány min. -20 °C
Anyag acél
Az összekötő fajtája, kábeltartó-rendszer csavarozott/bilinccsel rögzített
B méret 600 mm
Építési forma T-idom vízszintes
Felület szalaghorganyzott
lemezvastagság 1 mm
Magasság 110 mm
Méret 110x600
Nagyfesztávú kivitel nem
NATO lyukkép nem
Összekötők kivitele Integrált összekötő
Pofa-lemezvastagság 1,25 mm
Rozsdamentes acél, maratott nem
szélesség 600 mm
Tűzálló kábelrendszerek – nem
Minden típus

Minden típus

Típus szélesség Anyag Felület Rend. szám Mennyiség Legkisebb eladási egység
RT 110 FS 100 mm acél szalaghorganyzott 6038300
1 Darab
RT 115 FS 150 mm acél szalaghorganyzott 6038302
1 Darab
RT 120 FS 200 mm acél szalaghorganyzott 6038304
1 Darab
RT 130 FS 300 mm acél szalaghorganyzott 6038306
1 Darab
RT 140 FS 400 mm acél szalaghorganyzott 6038308
1 Darab
RT 150 FS 500 mm acél szalaghorganyzott 6038310
1 Darab
RT 160 FS 600 mm acél szalaghorganyzott 6038312
1 Darab
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
T-leágazóidom fedél FS T-leágazóidom fedél FS RTD 600 FS 6038612
1 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
bepattintható rögzítőelem idomszereléshez A2 bepattintható rögzítőelem idomszereléshez A2 DOP A2 6035998
10 Darab
