Szükítő tömítőbetét, metrikus 9 | 16 | 20

morepic-1

morepic-2

Szükítő tömítőbetét, metrikus

Rend. szám 2029566 | EAN-kód 4012195360605

Rend. szám / Típus

D1 méret

D2 méret

Metrikus menetmérethez megfelelő

Termékleírás

Termékleírás

A V-TEC VM és a V-TEC VM L tömszelence D tömítési tartományát szűkíti.

Műszaki adatok

Műszaki adatok

Anyag	Kaucsuk-keverék
D tömítési tartomány max.	9 mm
D tömítési tartomány min.	4 mm
D1 méret	9 mm
D2 méret	16 mm
H méret	9,3 mm
Halogénmentes	nem

Innendurchmesser	9 mm
Kivitel	egyéb
Külső átmérő	16 mm
Méret	M20
Metrikus menetmérethez megfelelő	20
Szín	fekete
vastagság	9,3 mm

Minden típus

Minden típus

Típus	D1 méret	D2 méret	Metrikus menetmérethez megfelelő	Rend. szám	Mennyiség	Legkisebb eladási egység
107CR VM 12	5 mm	8,9 mm	12	2029560	Darab	50 Darab
107CR VM 16	7 mm	12,7 mm	16	2029563	Darab	50 Darab
107CR VM 20	9 mm	16 mm	20	2029566	Darab	50 Darab
107CR VM 25	13 mm	20,7 mm	25	2029569	Darab	50 Darab
107CR VM 32	16 mm	25,7 mm	32	2029572	Darab	25 Darab
107CR VM 40	23 mm	33,7 mm	40	2029575	Darab	25 Darab
107CR VM 50	29 mm	41,7 mm	50	2029578	Darab	25 Darab
107CR VM 63	40 mm	54,8 mm	63	2029581	Darab	25 Darab

Letöltések

Adatlap 107CR VM 20 / 2029566 , 0.17MB , pdf

Katalógus Connection and routing systems , 40.76MB , pdf

EU megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat ,

Letöltés

EU megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat ,

Letöltés

REACH Megfelelőségi nyilatkozat 107CR VM 20 / 2029566 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat 107CR VM 20 / 2029566 , 0.12MB , pdf

Letöltés

Szerelési útmutató Szerelési útmutató, V-TEC VM.. ..x.. , 2.00MB , pdf

Letöltés

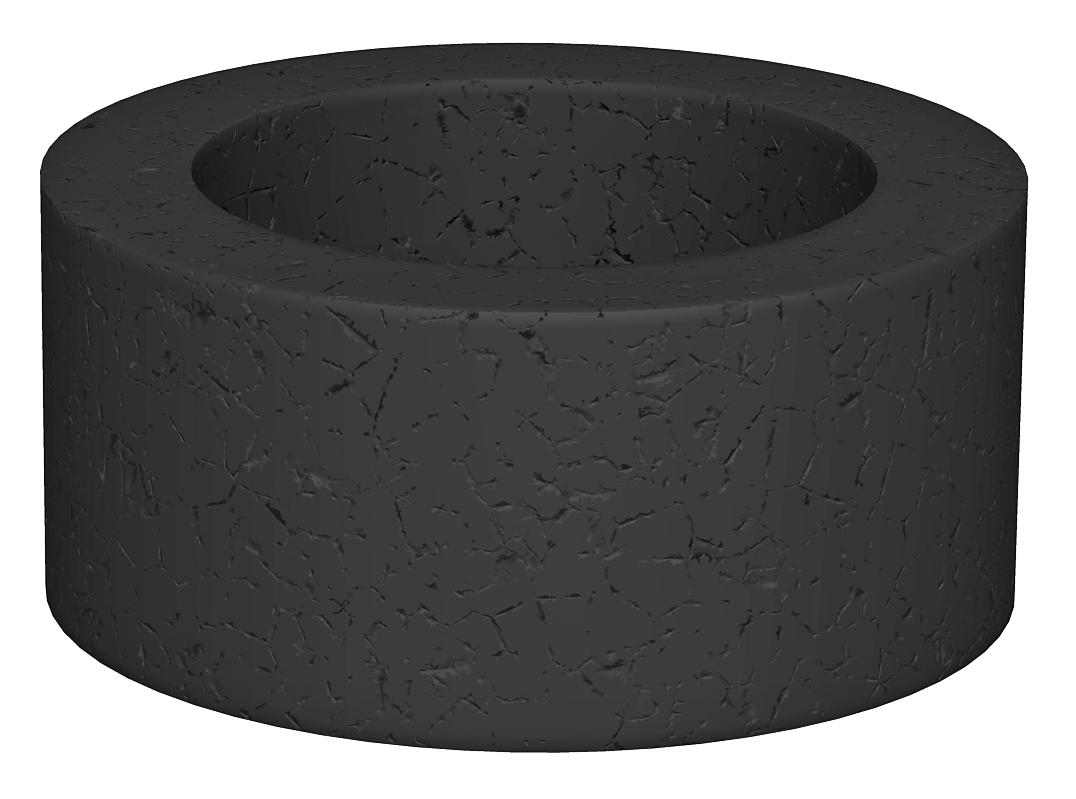

Termékgrafika 107CR VM 20 / 2029566, 50.81 kB, jpg

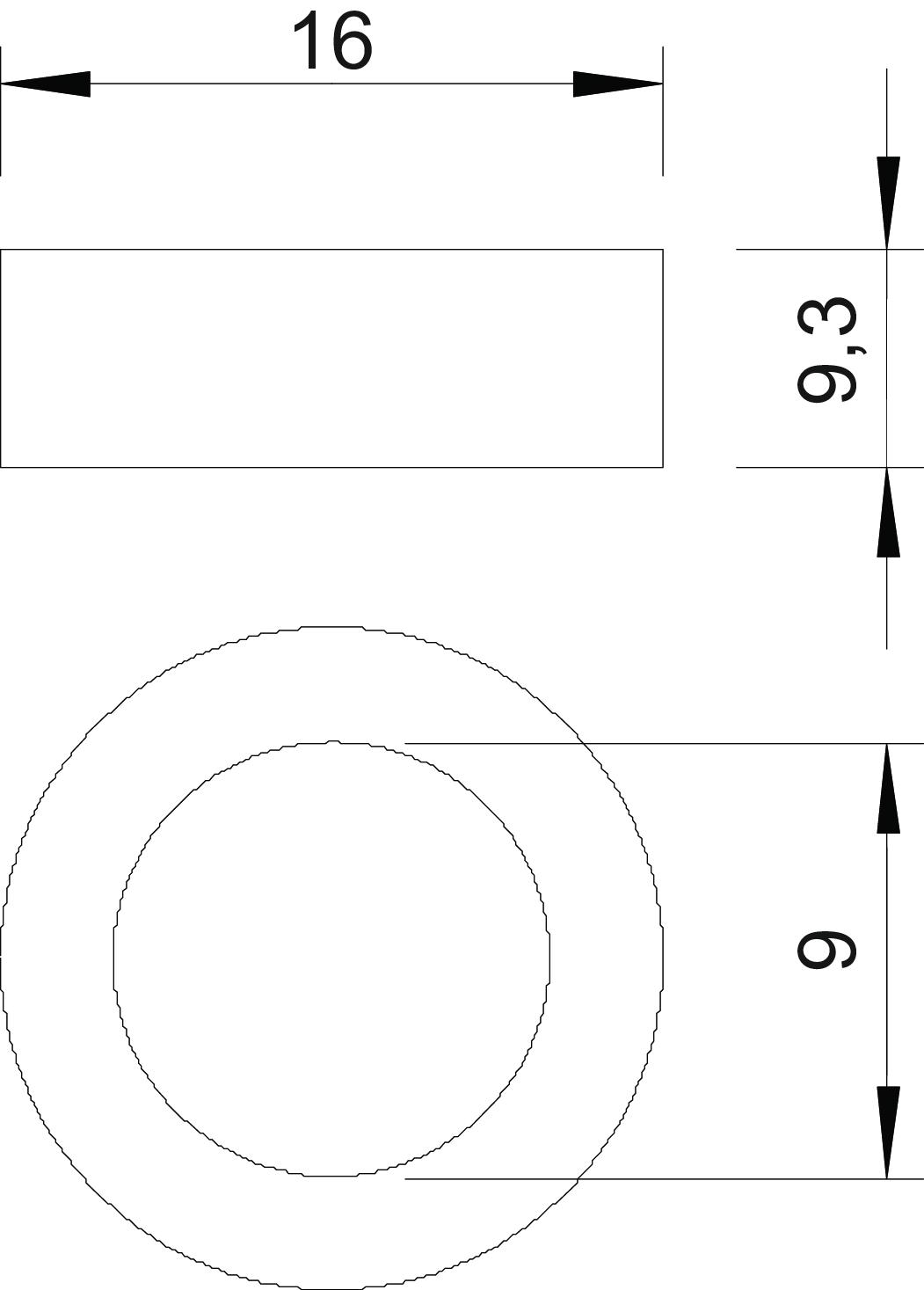

Méretezett rajz 107CR VM 20 / 2029566, 48.88 kB, jpg
