Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm 60 | 110

morepic-1

morepic-2

Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm

Rend. szám 7424842 | EAN-kód 4012195245124

Rend. szám / Típus	7424842 / NE DSU2 6050

Szintezési tartomány min.	60 mm

Szintezési tartomány max.	110 mm

Termékleírás

Termékleírás

A 400, 500 vagy 600 mm névleges szélességű fedél alátámasztás központos megtámasztásához.

Műszaki adatok

Műszaki adatok

Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
Csatornamagasság max.	110 mm
Csatornamagasság min.	60 mm
Felület	szalaghorganyzott
Minimális esztrich-magasság	40
Pótalkatrész	nem

szélesség	35 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	nem
Szintezési tartomány max.	110 mm
Szintezési tartomány min.	60 mm
Tartozékok	igen

Minden típus

Minden típus

Típus	Szintezési tartomány min.	Szintezési tartomány max.	Rend. szám	Mennyiség	Legkisebb eladási egység
NE DSU2 6050	60 mm	110 mm	7424842	Darab	3 Darab

Letöltések

Adatlap NE DSU2 6050 / 7424842 , 0.17MB , pdf

Katalógus Padlóbeépítő rendszerek és padló alatti alkalmazások , 42.28MB , pdf

EU megfelelőségi nyilatkozat NE DSU2 6050 / 7424842 , 0.16MB , pdf

Jelhasználati engedély VDE jelölésengedély OKA , 0.18MB , pdf

Letöltés

Szerelési útmutató Szerelési útmutató, esztrichszíntű csatornarendszerek, OKA-G és OKA-W , 0.02MB , pdf

Letöltés

Szerelési útmutató Szerelési útmutató, NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Letöltés

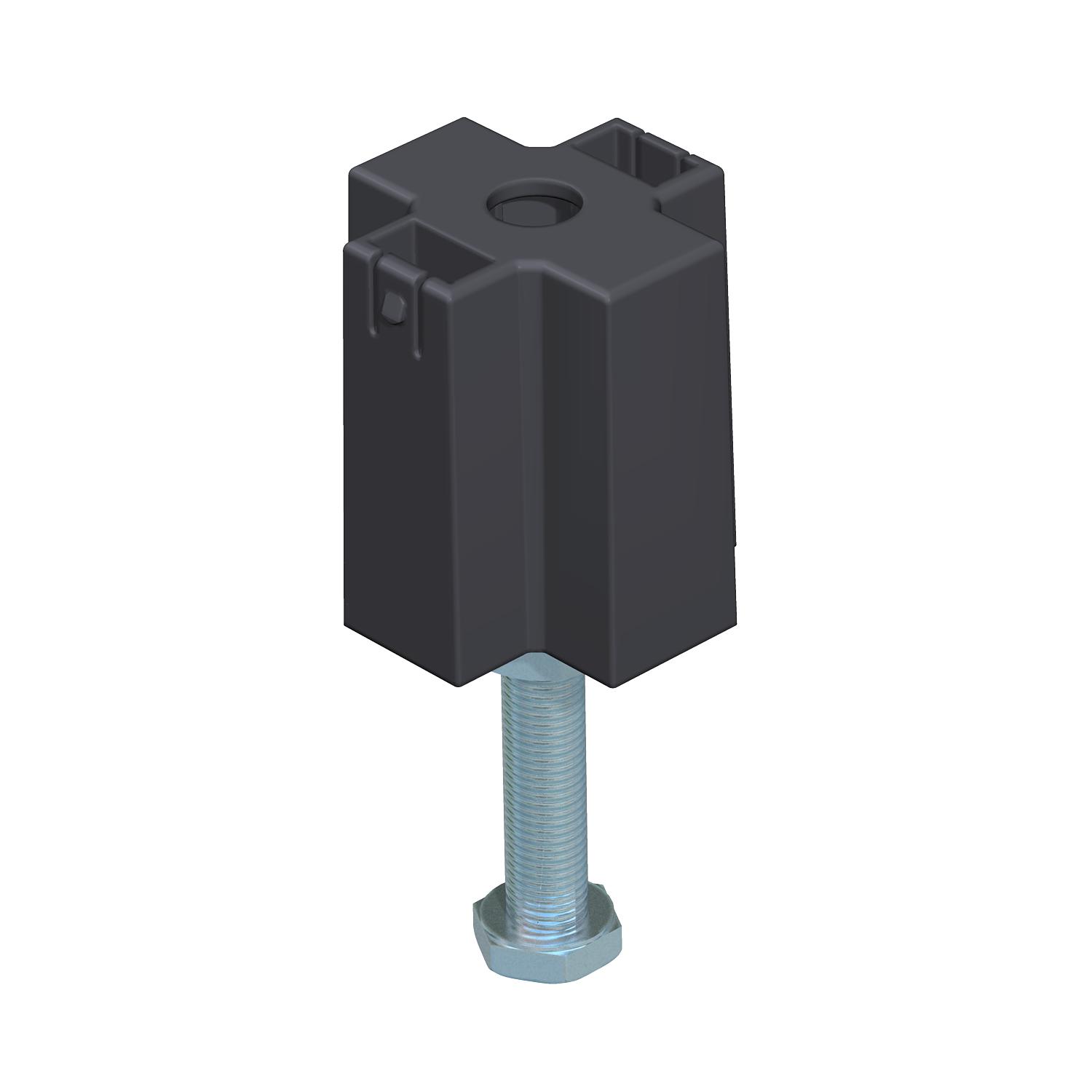

Termékgrafika NE DSU2 6050 / 7424842, 42.11 kB, jpg

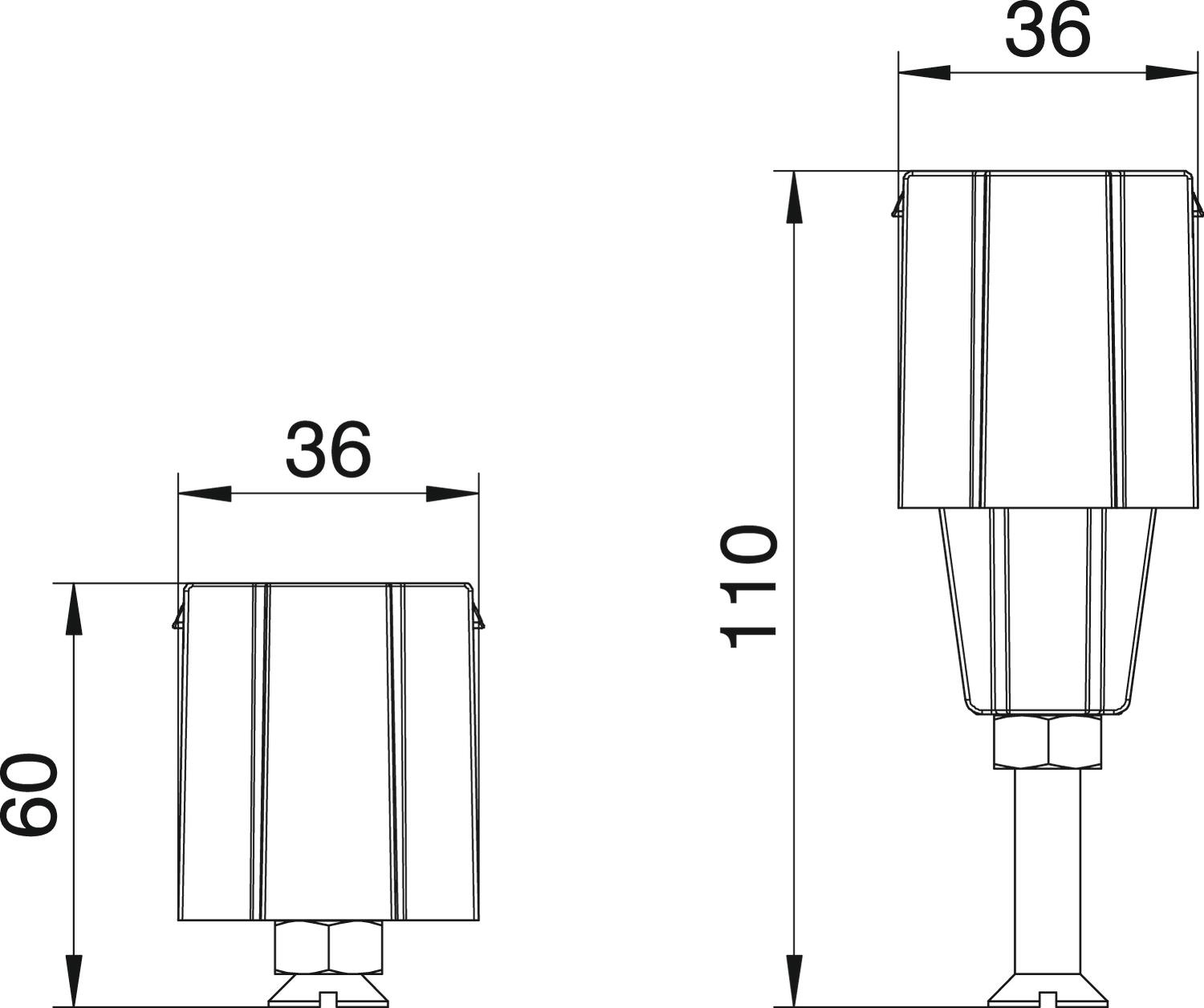

Méretezett rajz NE DSU2 6050 / 7424842, 67.33 kB, jpg

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
