Szintezőegység fedél alátámasztáshoz, 170-245 mm magas 170 | 245

morepic-1

morepic-2

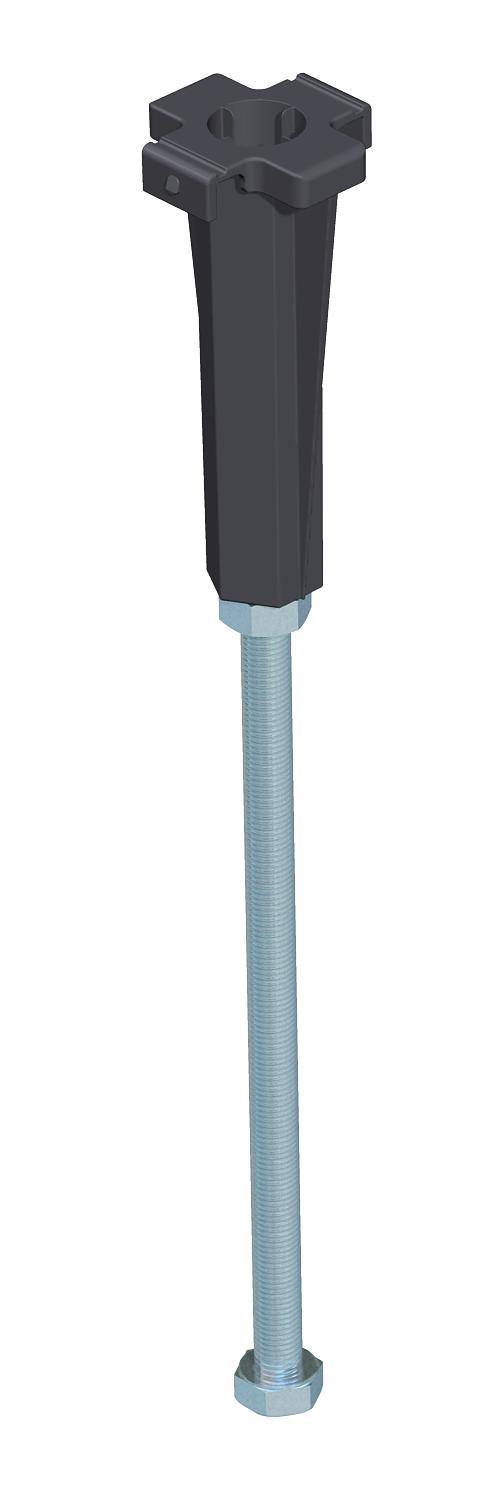

Szintezőegység fedél alátámasztáshoz, 170-245 mm magas

Rend. szám 7424846 | EAN-kód 4012195245148

Rend. szám / Típus	7424846 / NE DSU2 17075

Szintezési tartomány min.	170 mm

Szintezési tartomány max.	245 mm

Termékleírás

Termékleírás

A 400, 500 vagy 600 mm névleges szélességű fedél alátámasztás központos megtámasztásához.

Műszaki adatok

Műszaki adatok

Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
Csatornamagasság max.	245 mm
Csatornamagasság min.	170 mm
Felület	szalaghorganyzott
Minimális esztrich-magasság	40
Pótalkatrész	nem

szélesség	35 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	nem
Szintezési tartomány max.	245 mm
Szintezési tartomány min.	170 mm
Tartozékok	igen

Minden típus

Minden típus

Típus	Szintezési tartomány min.	Szintezési tartomány max.	Rend. szám	Mennyiség	Legkisebb eladási egység
NE DSU2 17075	170 mm	245 mm	7424846	Darab	3 Darab

Letöltések

Adatlap NE DSU2 17075 / 7424846 , 0.17MB , pdf

Katalógus Padlóbeépítő rendszerek és padló alatti alkalmazások , 42.28MB , pdf

EU megfelelőségi nyilatkozat NE DSU2 17075 / 7424846 , 0.16MB , pdf

Jelhasználati engedély VDE jelölésengedély OKA , 0.18MB , pdf

Letöltés

Szerelési útmutató Szerelési útmutató, NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Letöltés

Szerelési útmutató Szerelési útmutató, esztrichszíntű csatornarendszerek, OKA-G és OKA-W , 0.02MB , pdf

Letöltés

Termékgrafika NE DSU2 17075 / 7424846, 24.85 kB, jpg

Méretezett rajz NE DSU2 17075 / 7424846, 50.89 kB, jpg

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
