szintezőegység 36 | 115 | 185

morepic-1

morepic-2

szintezőegység

Rend. szám 7399926 | EAN-kód 4012196331956

Rend. szám / Típus

szélesség	36 mm

Szintezési tartomány min.

Szintezési tartomány max.

Termékleírás

Termékleírás

Szintezőegység készlet IBK rendszer rögzítéséhez.

Dobozok, összekötők és támasztóelemek szintezéséhez.

Műszaki adatok

Műszaki adatok

Anyag	acél
Felület	szalaghorganyzott
h méret	190 mm
hossz	92,5 mm

Magasság	190 mm
szélesség	36 mm
Szintezési tartomány max.	185 mm
Szintezési tartomány min.	115 mm

Minden típus

Minden típus

Típus	szélesség	Szintezési tartomány min.	Szintezési tartomány max.	Rend. szám	Mennyiség	Legkisebb eladási egység
IBNEV 110	36 mm	35 mm	105 mm	7399920	Darab	10 Darab
IBNEV 150	36 mm	75 mm	145 mm	7399923	Darab	10 Darab
IBNEV 190	36 mm	115 mm	185 mm	7399926	Darab	10 Darab
IBNEV 230	36 mm	155 mm	225 mm	7399929	Darab	10 Darab

Letöltések

Adatlap IBNEV 190 / 7399926 , 0.15MB , pdf

Brosúra IBK Im-Beton csatornarendszer , 2.10MB , pdf

Letöltés

Katalógus Padlóbeépítő rendszerek és padló alatti alkalmazások , 42.28MB , pdf

REACH Megfelelőségi nyilatkozat IBNEV 190 / 7399926 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat IBNEV 190 / 7399926 , 0.13MB , pdf

Letöltés

Szerelési útmutató In-concrete system IBK , 3.27MB , pdf

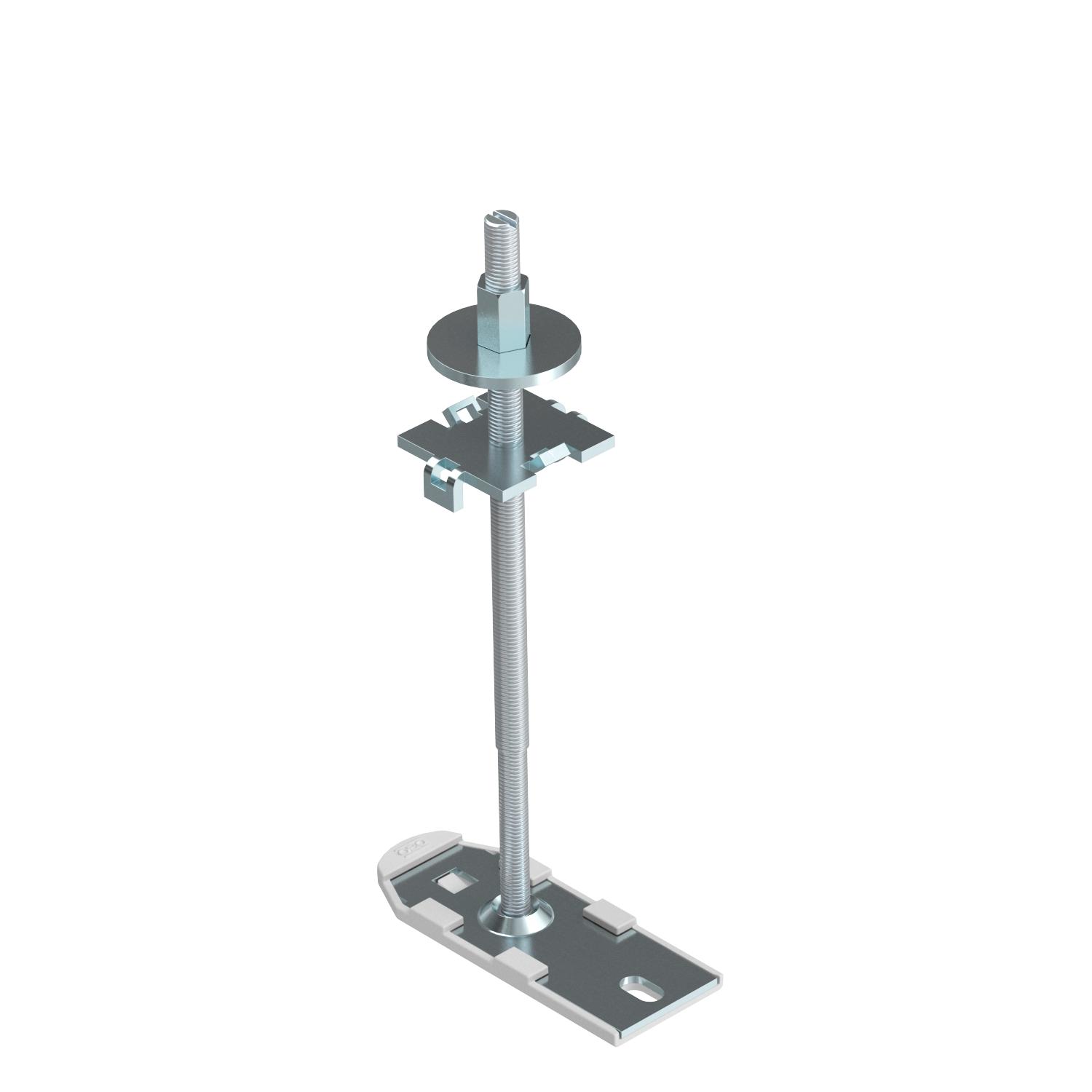

Termékgrafika IBNEV 190 / 7399926, 43.61 kB, jpg

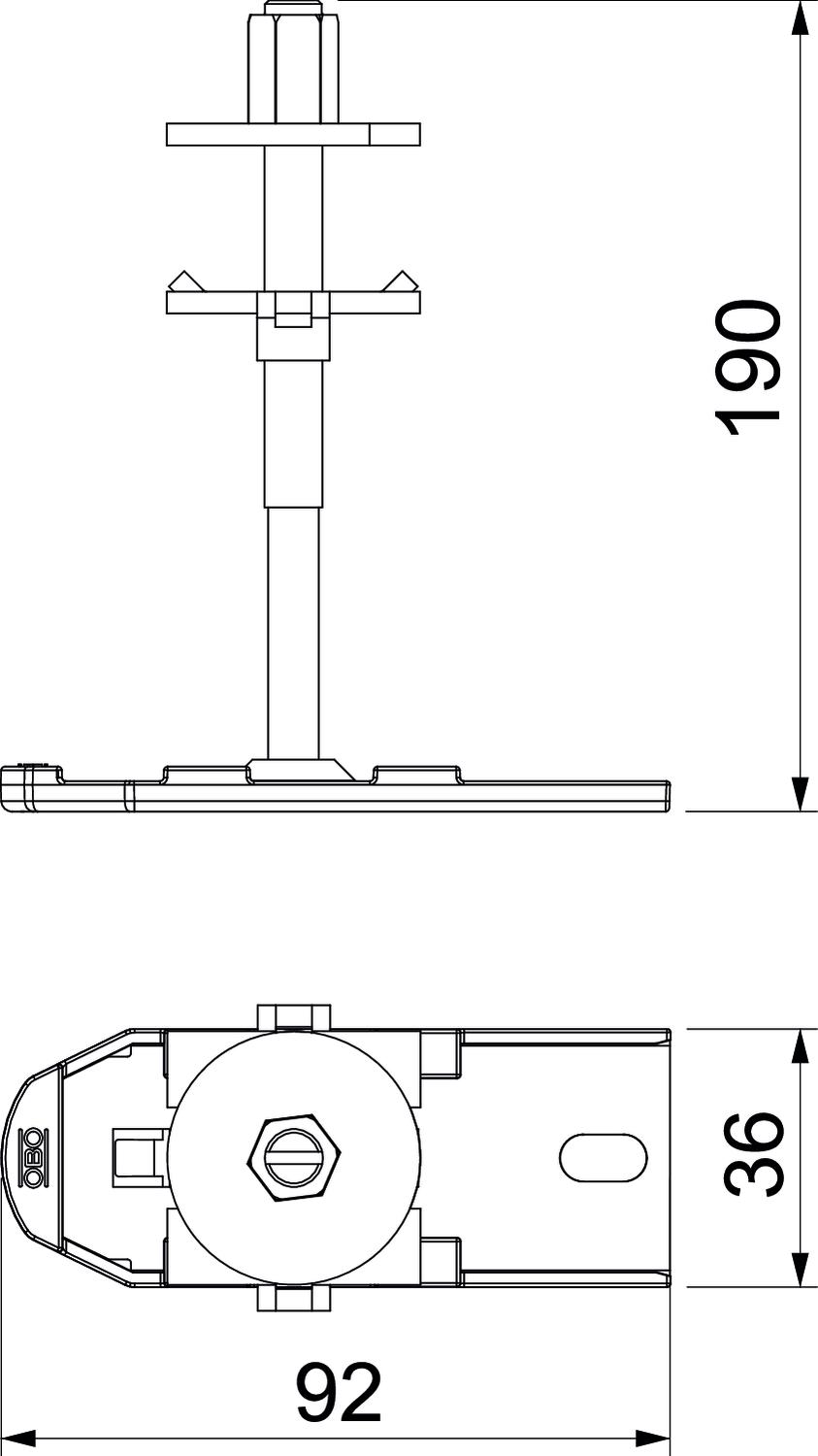

Méretezett rajz IBNEV 190 / 7399926, 57.57 kB, jpg

IBNEV 190 / 7399926

7399926_KSTP1.stp, 322.39 kB
