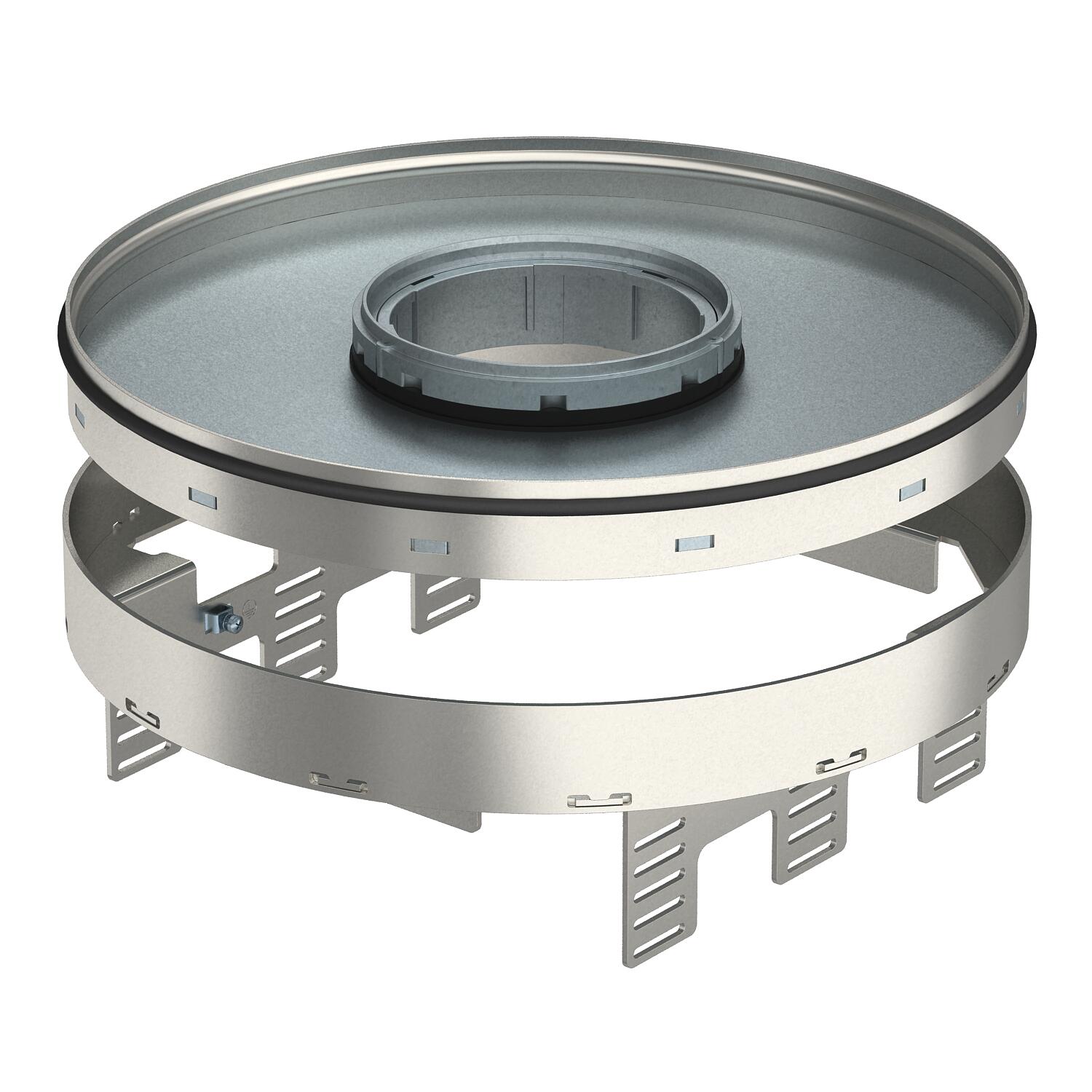

Szintezhető kazetta tubusos kivitel RKFRNUZD3, nemesacél

Rend. szám 7409452 | EAN-kód 4012195869689

Rend. szám / Típus	7409452 / RKFRN2UZD3R9VS25

Padlómagasság min.	94 mm

A padlóburkolat vastagsága	25 mm

Néveleges méret szerelvénybeépítő egységhez	R9

Termékleírás

Termékleírás

Szintezhető és az aljzattól függetlenített R9-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz, UZD350-3 padlódobozokba, mindig egy DUG350-3R9 szerelőfedéllel együtt, avagy komplett UGD350-3R9 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta tubussal, háromrekeszes. 3 db APMT5 fedlappal szerelhető. 3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. A tubus nem szállítási tartozék.
Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße R9 für Tubus für den Einbau von Installationsgeräten in trocken oder nass gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD350-3 in Verbindung mit einem Montagedeckel DUG350-3R9. Die Montage erfolgt mittels Nivellierwinkeln (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.

Nivellierbare Kassette 3-Zügig. Es können 3 Abdeckplatten APMT5 installiert werden.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	nem
alkalmas üreges padlókhoz	nem
Anyag	rozsdamentes acél, 1.4301
beépítőrendszer típusa	UT4

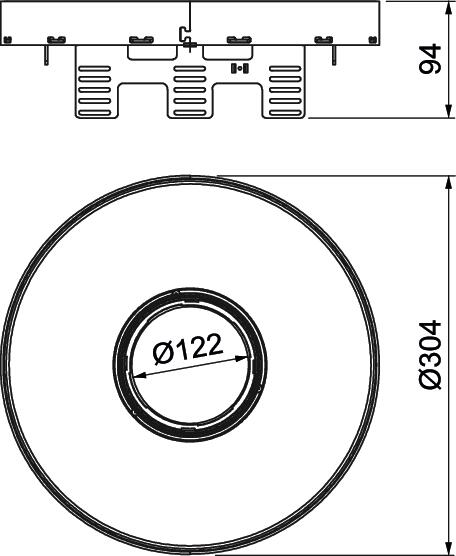

beszerelési átmérő	305
Beszerelési mélység	104 mm
Függőleges terhelés, nagy felület	3.000 N-ig
hossz	304 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP44
kábelkivezetések száma	1

kábelkivezetős kivitel	süllyeszthető tubus
Kivitel	kerek
Magasság	94 mm
Méret	Ø305mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Padlóápolás	nedves
Padlómagasság min.	94 mm
Schutzgrad IK-Code	IK10
szélesség	304 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFRN2UZD3R9VS25	94 mm	25 mm	R9	7409452	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz	TUK2 V	7428141	Darab	1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 G4	7428142	Darab	1 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez	NW 350-3 RK	7410556	Darab	1 Darab
