Szintezhető kazetta tubusos kivitel RKFRNUZD3, nemesacél
Rend. szám 7409448 | EAN-kód 4012195869634
- Termékleírás
-

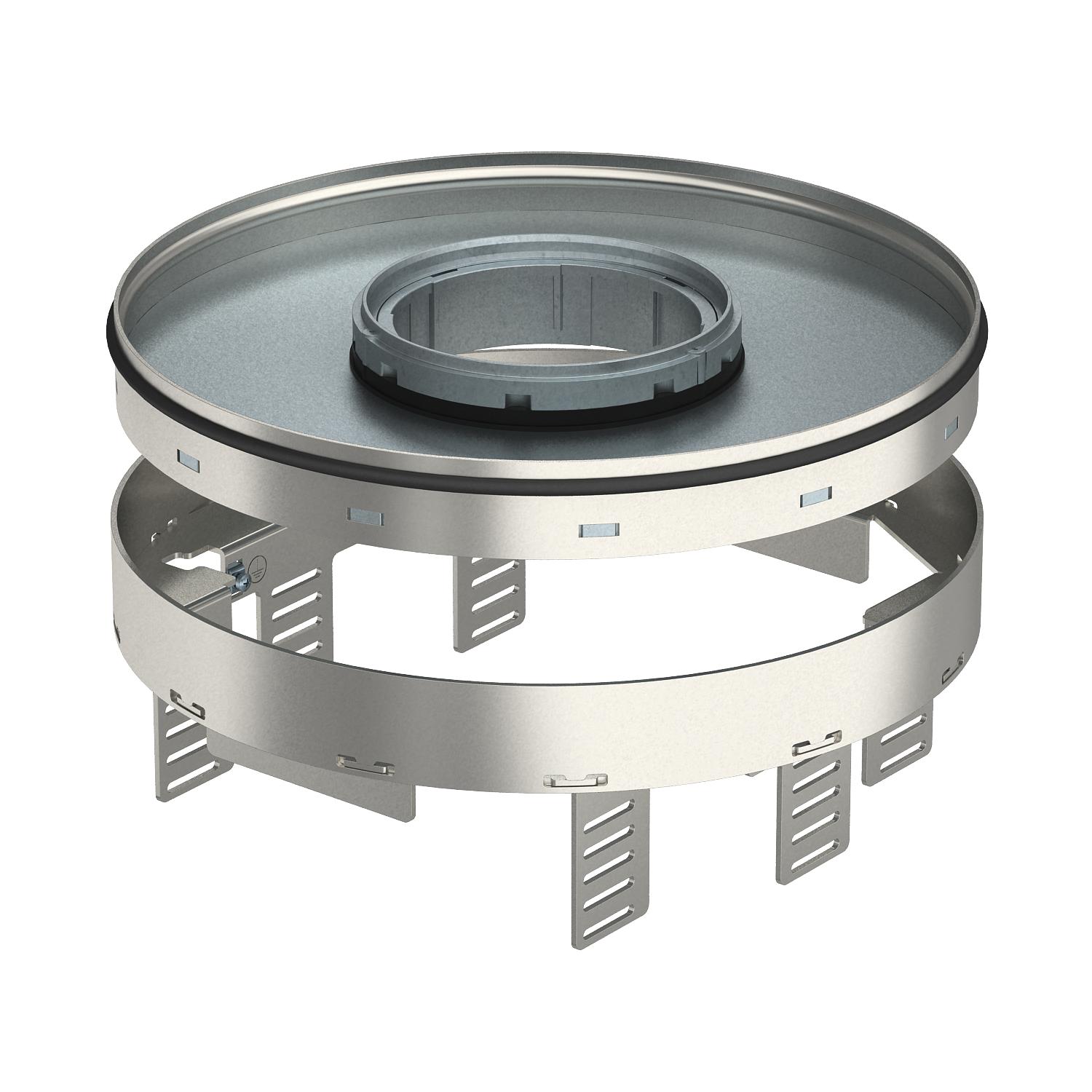

TermékleírásSzintezhető és az aljzattól függetlenített R7-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz, UZD350-3 padlódobozokba, mindig egy DUG350-3R7 szerelőfedéllel együtt, avagy komplett UGD350-3R7 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta kábelkivezetővel, háromrekeszes 2 APMT2 és 1 APMT5 fedlappal szerelhető. 2 db UT3 és 1 db UT4 univerzális tartó felszereléséhez 7 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 10 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

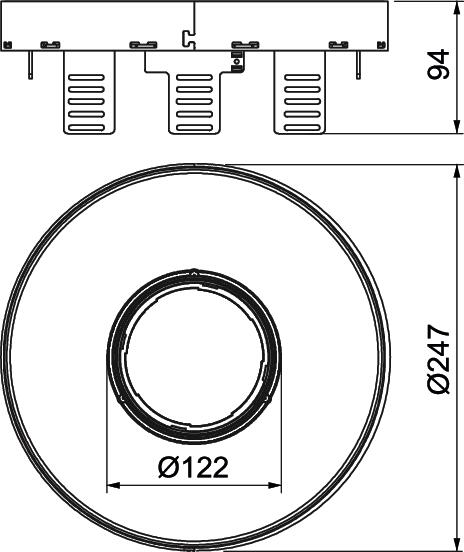

A beépíthető készülékek darabszáma 10 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Alkalmazási terület használat közben 6.101.3 Nedves ápolás Alkalmazási terület, ha nincs használatban 6.101.2 Nedves ápolás Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT3 / UT4 beszerelési átmérő 275 Beszerelési mélység 104 mm csatlakozódugó helykialakítás F1 30 mm csatlakozódugó helykialakítás F2 90 mm fedél belső méret 130x182 Függőleges terhelés, nagy felület 3.000 N-ig h méret 94 mm hossz 274 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP44 kábelkivezetések száma 1 kábelkivezetős kivitel süllyeszthető tubus Kivitel kerek Magasság 94 mm Méret Ø275mm Minimális beépítési mélység E1 105 mm Minimális beépítési mélység E2 155 mm Modul 45 szerelvénybeépítő doboz 10 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R7 Padlóápolás nedves Padlókivágás/szerelőnyílás Ø 275 Padlómagasság min. 94 mm Schutzgrad IK-Code IK10 Szabvány EN 50085-2-2 szélesség 274 mm Szerelvény beépítés, standard 7 Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható igen univerzális tartók száma 2 x UT3, 1 x UT4 Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 GV 7428140 1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz
TUK2 V 7428141 1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 G4 7428142 1 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez
NW 350-3 RK 7410556 1 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Vákumos emelő, 300N
WZ 1029 7408634 1 Darab - Letöltések
-
