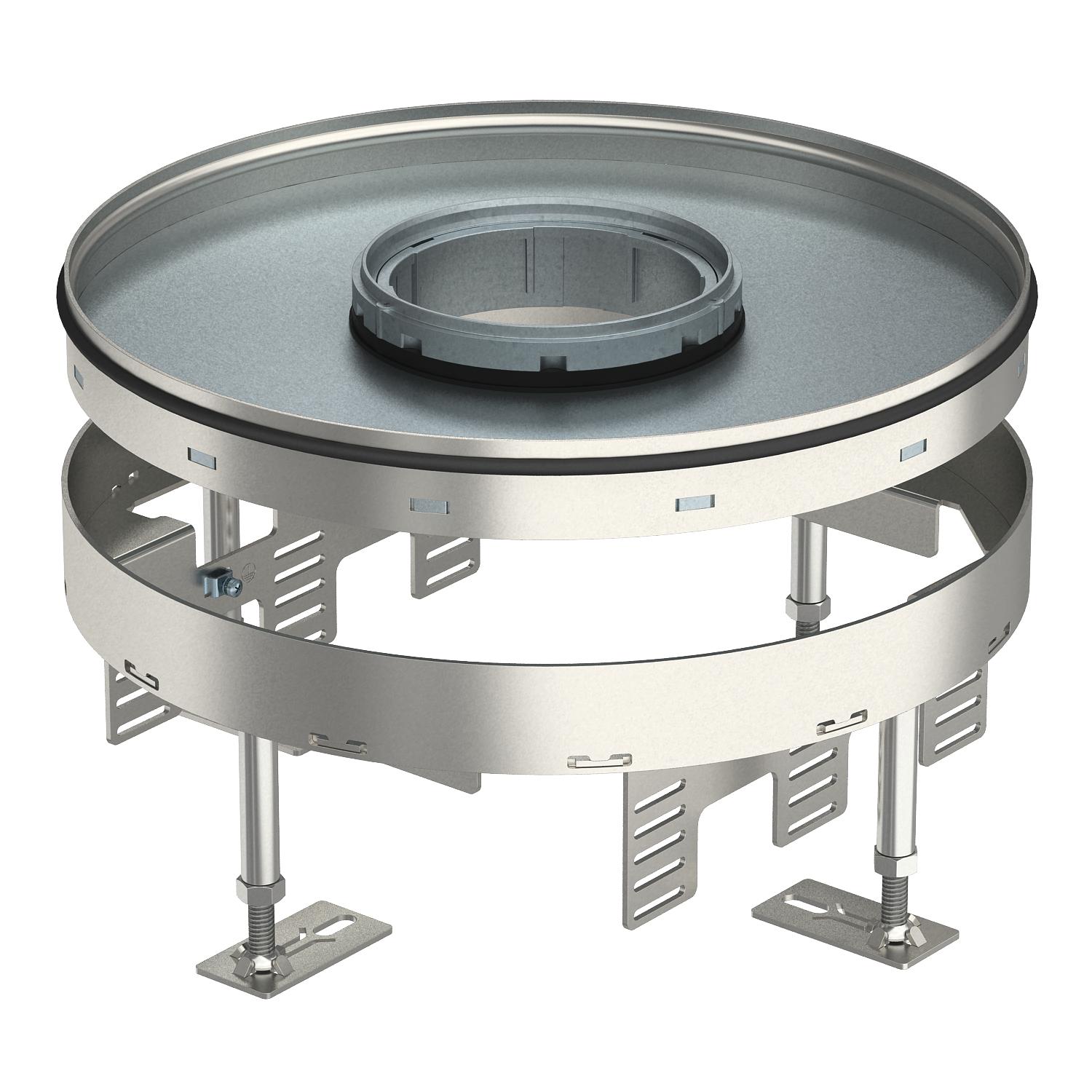

Szintezhető kazetta tubusos kivitel RKFR, nemesacél

Rend. szám 7409432 | EAN-kód 4012195869566

Rend. szám / Típus

Padlómagasság min.	110 mm

Padlómagasság max.	155 mm

A padlóburkolat vastagsága

Néveleges méret szerelvénybeépítő egységhez	R9

Termékleírás

Termékleírás

R9 névleges méretű szintezhető kazetta tubushoz, szerelőkeretes készülékek száraz vagy nedves ápolású padlókba történő beépítéséhez, beltéren.
Szintezhető kazetta tubussal, háromrekeszes. 3 db APMT5 fedlappal szerelhető. 3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. A tubus nem szállítási tartozék.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	25 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél, 1.4301
beépítőrendszer típusa	UT4

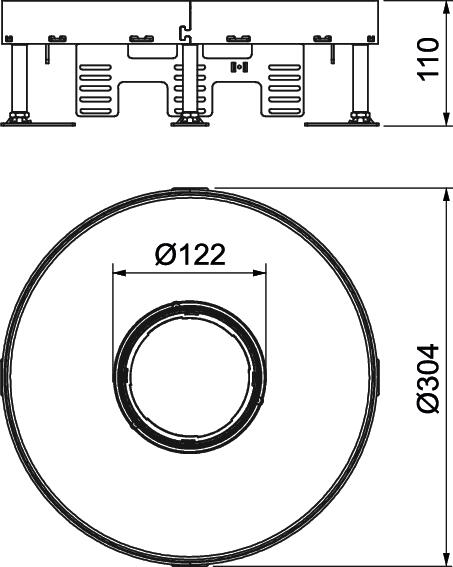

beszerelési átmérő	305
Beszerelési mélység	110 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,101 kg CO₂e / 1 Darab
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5 000 N-ig
hossz	304 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP44
kábelkivezetések száma	1

kábelkivezetős kivitel	süllyeszthető tubus
Kivitel	kerek
Méret	Ø305mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Padlóápolás	nedves
Padlómagasság max.	155 mm
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
szélesség	304 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Szétválasztható	nem
Szintezési tartomány max.	155 mm
Szintezési tartomány min.	110 mm
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	Padlómagasság max.	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFR2 9 V20	110 mm	155 mm	20 mm	R9	7409430	Darab	1 Darab
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz	TUK2 V	7428141	Darab	1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 G4	7428142	Darab	1 Darab
Szintezőegység RKNEV2	RK NEV2 110	7405815	CSE	1 CSE
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
