Szintezhető kazetta tubusos kivitel RKFNUZD3, nemesacél | 110 | 25 | 95 | 9

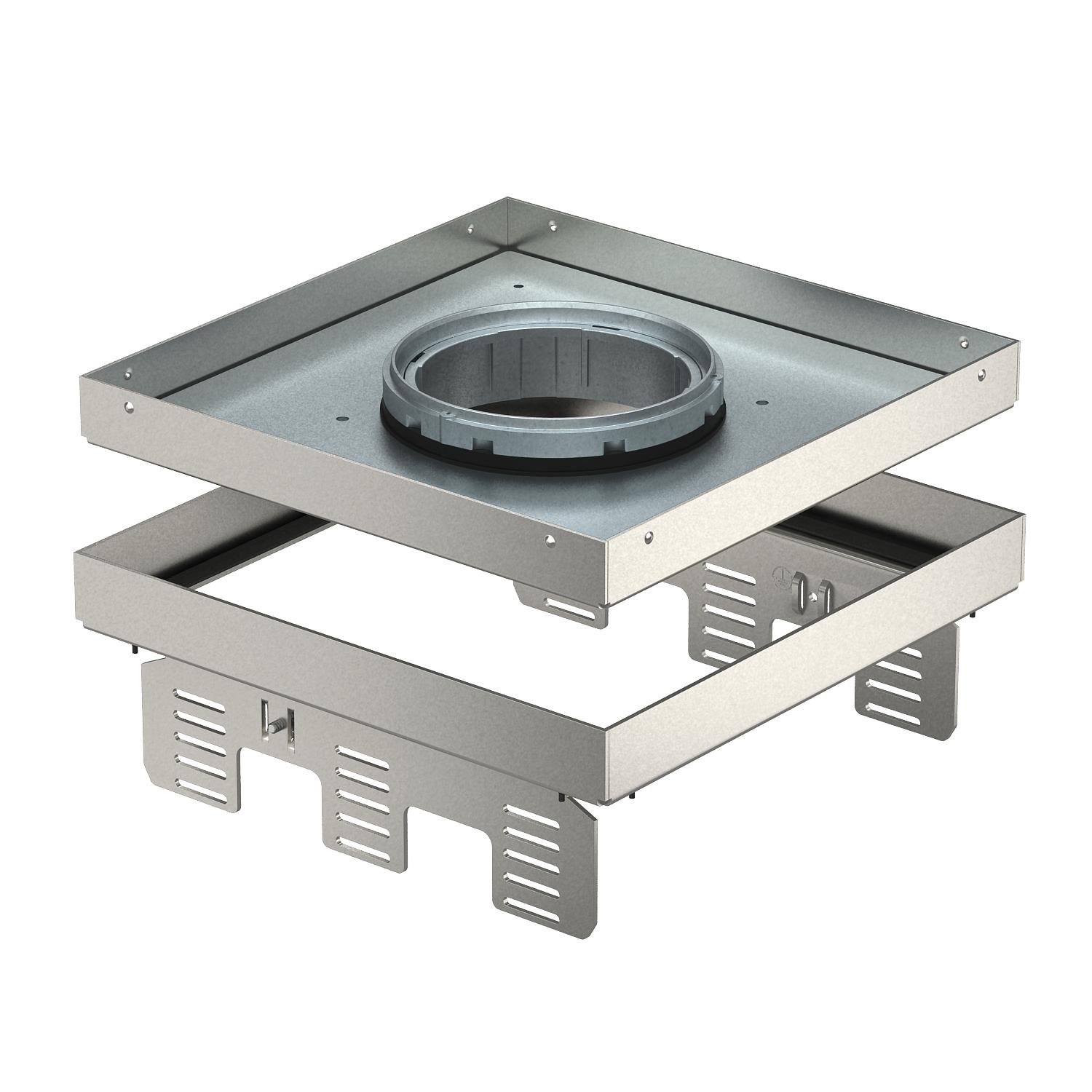

Szintezhető kazetta tubusos kivitel RKFNUZD3, nemesacél

Rend. szám 7409380 | EAN-kód 4012195869153

Rend. szám / Típus

Padlómagasság min.

A padlóburkolat vastagsága

h méret

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" 9-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz, UZD250-3 vagy UZD350-3 padlódobozokba, beltéren, mindig egy DUG../9 szerelőfedéllel együtt, vagy komplett UGD250-3/9 vagy UGD350-3/9 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kerek kazetta tubussal, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél, 1.4301

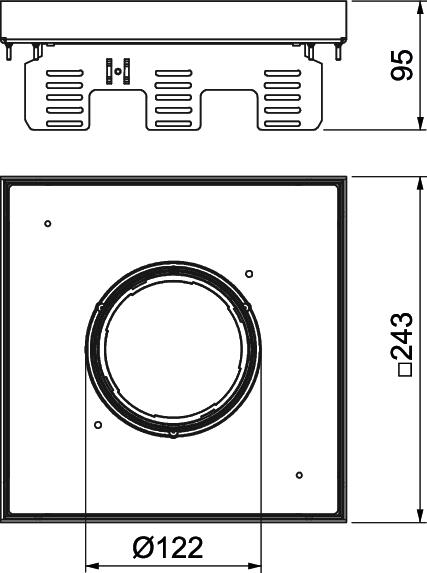

Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	110 mm
Függőleges terhelés, nagy felület	5 000 N-ig
h méret	95 mm
hossz	243 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP44

kábelkivezetések száma	1
kábelkivezetős kivitel	süllyeszthető tubus
Kivitel	Négyzetes
Magasság	95 mm
Méret	243x243mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	h méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Darab	1 Darab
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz	TUK2 V	7428141	Darab	1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 G4	7428142	Darab	1 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD250-3 padlódobozba történő beépítéséhez	NW 250-3 QK	7410540	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
