Szintezhető kazetta kábelkivezetővel, sárgaréz
Rend. szám 7409613 | EAN-kód 4012197369217
- Termékleírás
-

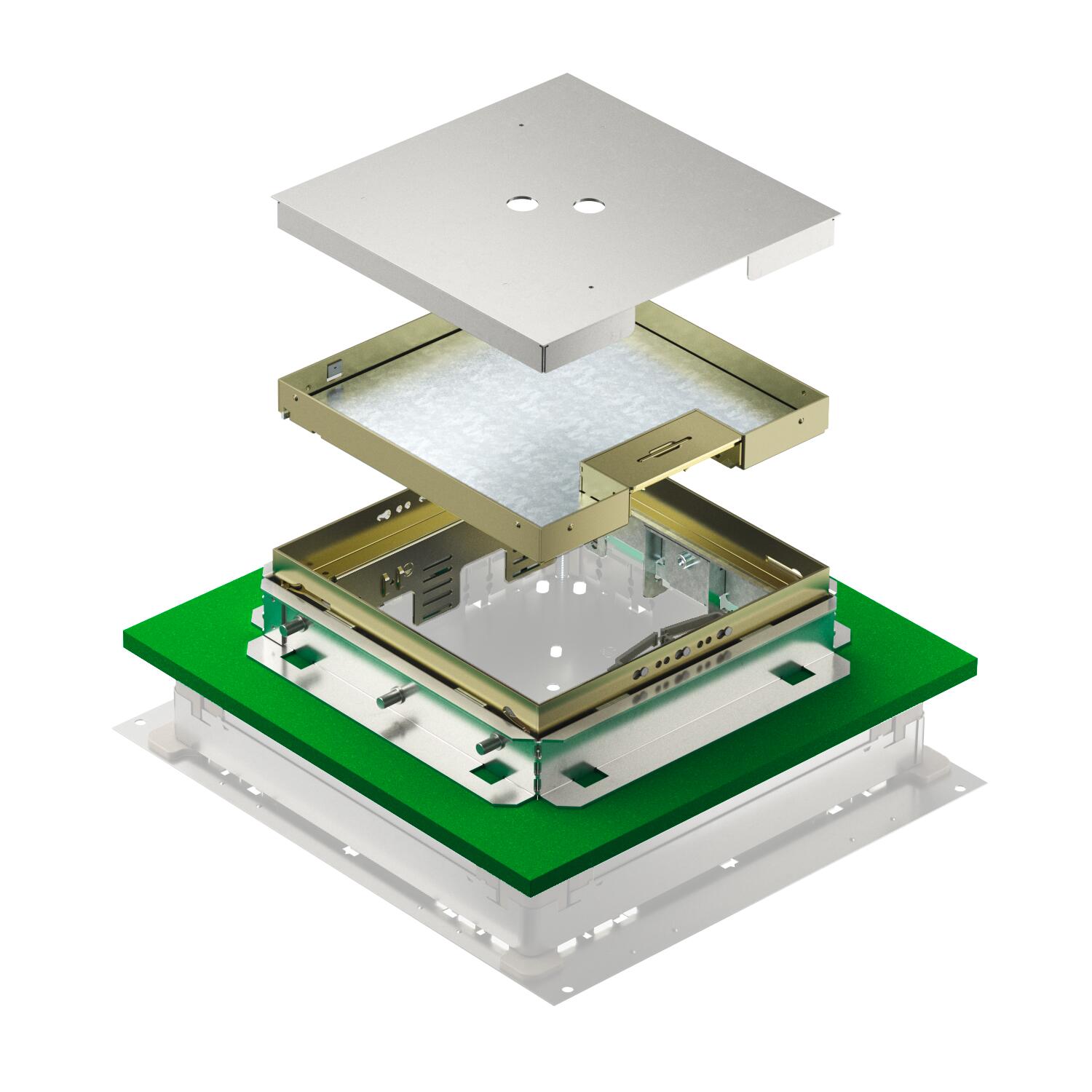

TermékleírásSzintezhető és szétválasztható négyszögletes kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 250-3 (minimális beépítési mélység 151 mm) / UGD55 250-3 (minimális beépítési mélység 136 mm) padló alatti dobozba történő padlószintű beépítésére szolgálnak . Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretetes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Száraz ápolású padlókhoz alkalmas. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyekkel a kazetta a padlóburkolat felszínéhez beállítható. A rögzítőszegletekkel van megoldva a kazettának az aljzatbetontól való szétválasztása. A kazetta sárgaréz és 25 mm-es mélyítés van a fedélben a padlóburkolat számára.
Szintezhető kazetta kábelkivezetővel, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

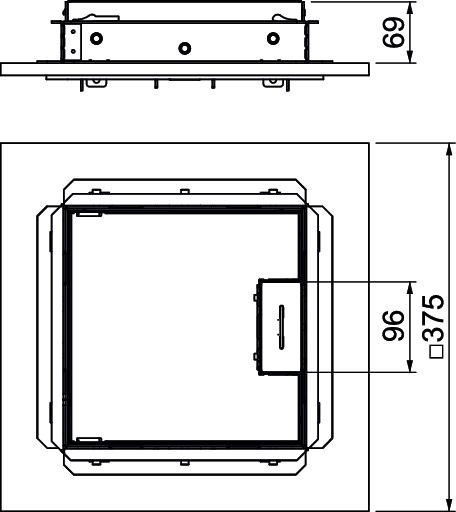

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag sárgaréz beépítőrendszer típusa UT4 Beszerelési mélység 136 mm Esztrichmagasság max. 110 mm Esztrichmagasság min. 69 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5 000 N-ig hossz 243 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel Négyzetes Magasság 81 mm Méret 243x243x83 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez 9 Padlóápolás száraz Padlómagasság max. 442 mm Padlómagasság min. 136 mm Schutzgrad IK-Code IK10 Szabvány EN 50085-2-2 szélesség 243 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Szintezési tartomány max. 110 mm Szintezési tartomány min. 69 mm univerzális tartók száma 3 x UT4 Zulassungen VDE - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat TRKSN 9 MS 250 / 7409613 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat TRKSN 9 MS 250 / 7409613 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat TRKSN 9 MS 250 / 7409613 , 0.13MB , pdf
