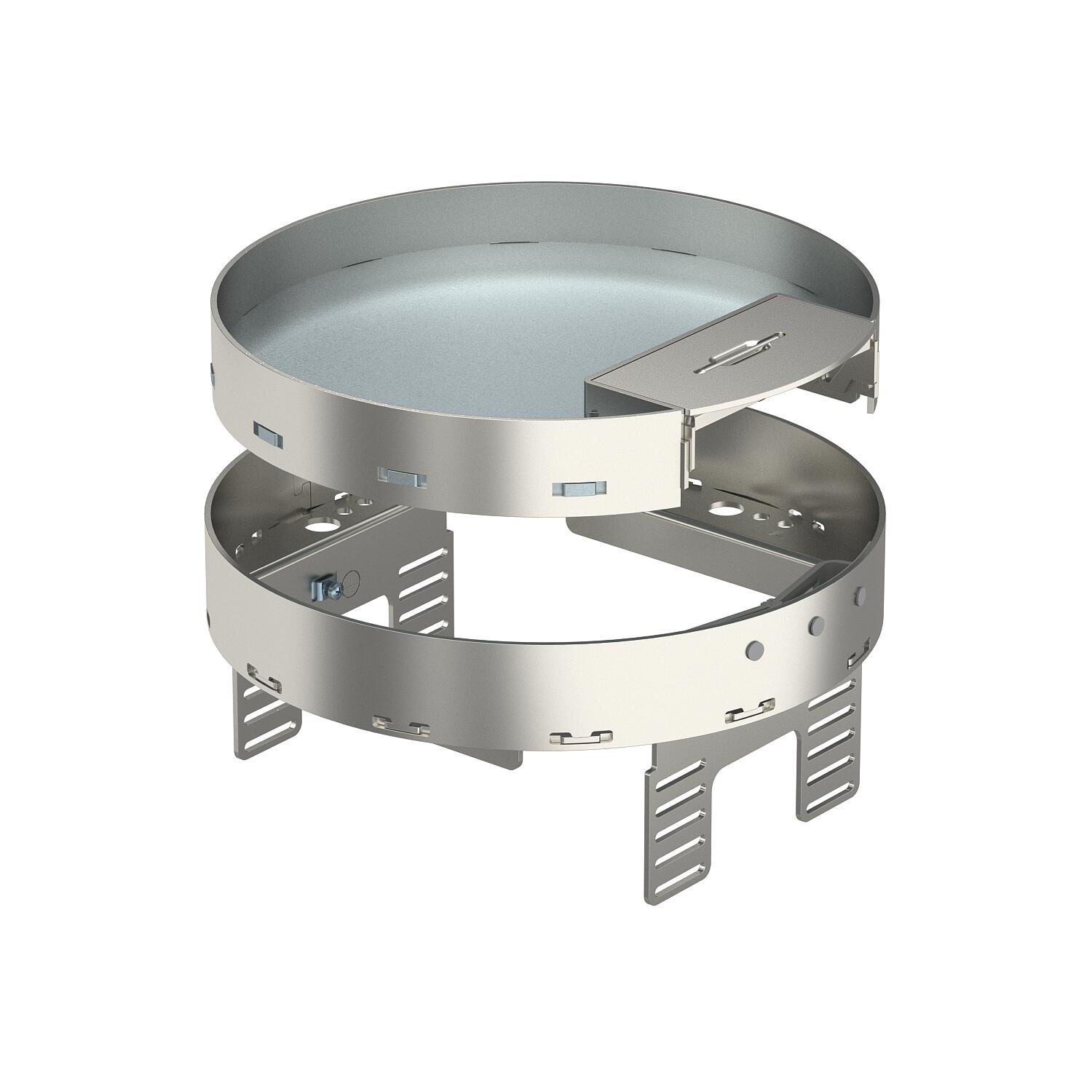

Szintezhető kazetta kábelkivezetővel RKSRNUZD3, nemesacél
Rend. szám 7409290 | EAN-kód 4012195867685
- Termékleírás
-
TermékleírásSzintezhető és az aljzattól "függetlenített" R4-es névleges méretű kazetta kábelkivezetővel, száraz ápolású padlókhoz, beltéren, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG..R4 szerelőfedéllel együtt, avagy komplett UGD250-3R4 vagy UGD350-3R4 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta kábelkivezetővel, kétrekeszes 2 APMT2 fedlappal szerelhető. 2 db UT3 univerzális tartó felszereléséhez 4 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 6 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

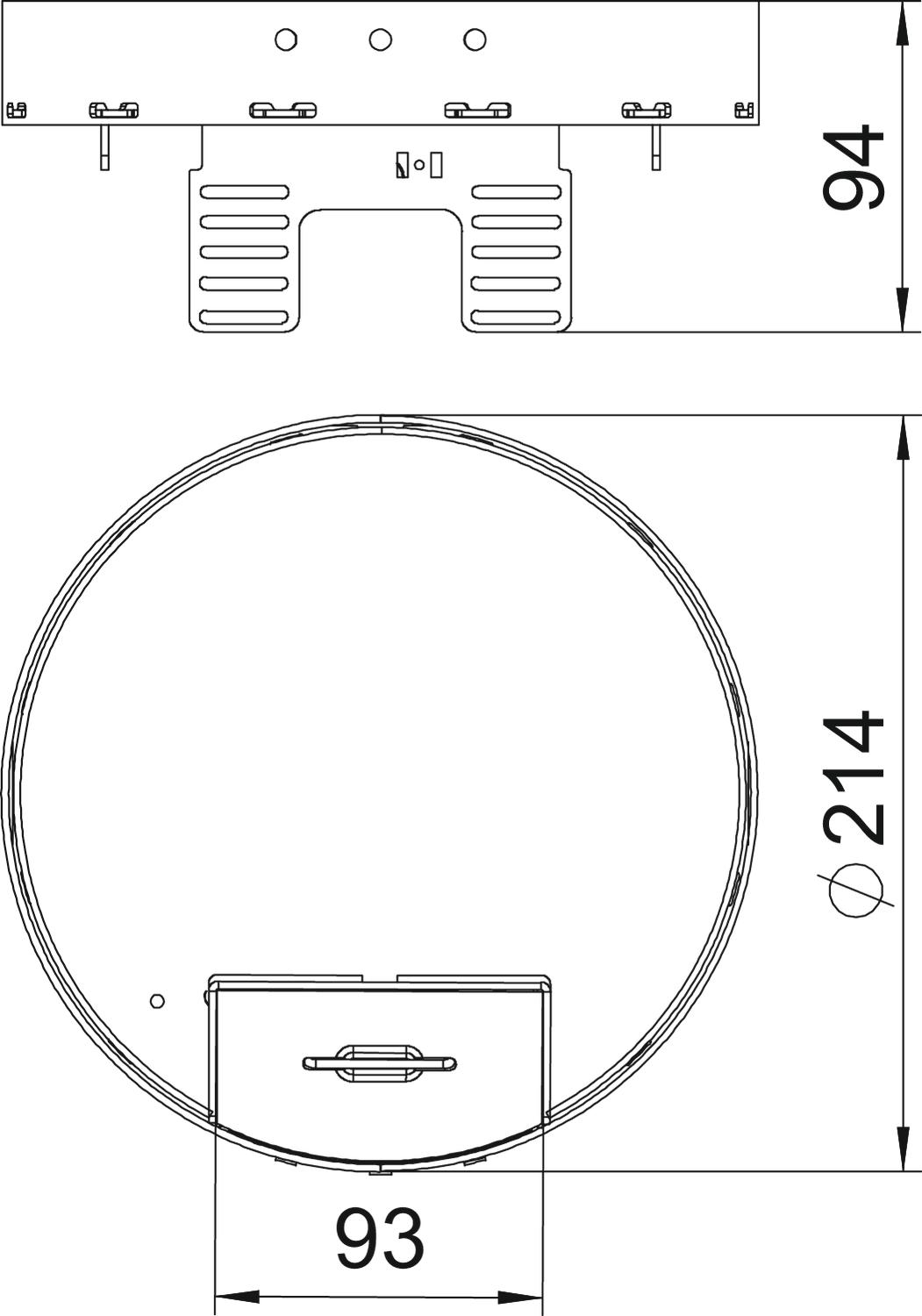

A beépíthető készülékek darabszáma 6 A padlóburkolat vastagsága 25 mm A szerelvénykelyhek darabszáma 2 alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT3 beszerelési átmérő 215 Beszerelési mélység 104 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5 000 N-ig h méret 94 mm hossz 214 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel kerek Magasság 94 mm Méret Ø215mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R4 Padlóápolás száraz Padlómagasság min. 94 mm Schutzgrad IK-Code IK10 szélesség 214 mm Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható igen Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab
Szintező szeglet kerek kazetta UGD250-3 padlódobozba történő beépítéséhez.
NW 250-3 RK 7410552 1 Darab
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez
NW 350-3 RK 7410556 1 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Vákumos emelő, 300N
WZ 1029 7408634 1 Darab - Letöltések
-
Jelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdfSzerelési útmutató Szerelési útmutató, RKSRN2UZD3 kazettákhoz , 0.98MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
