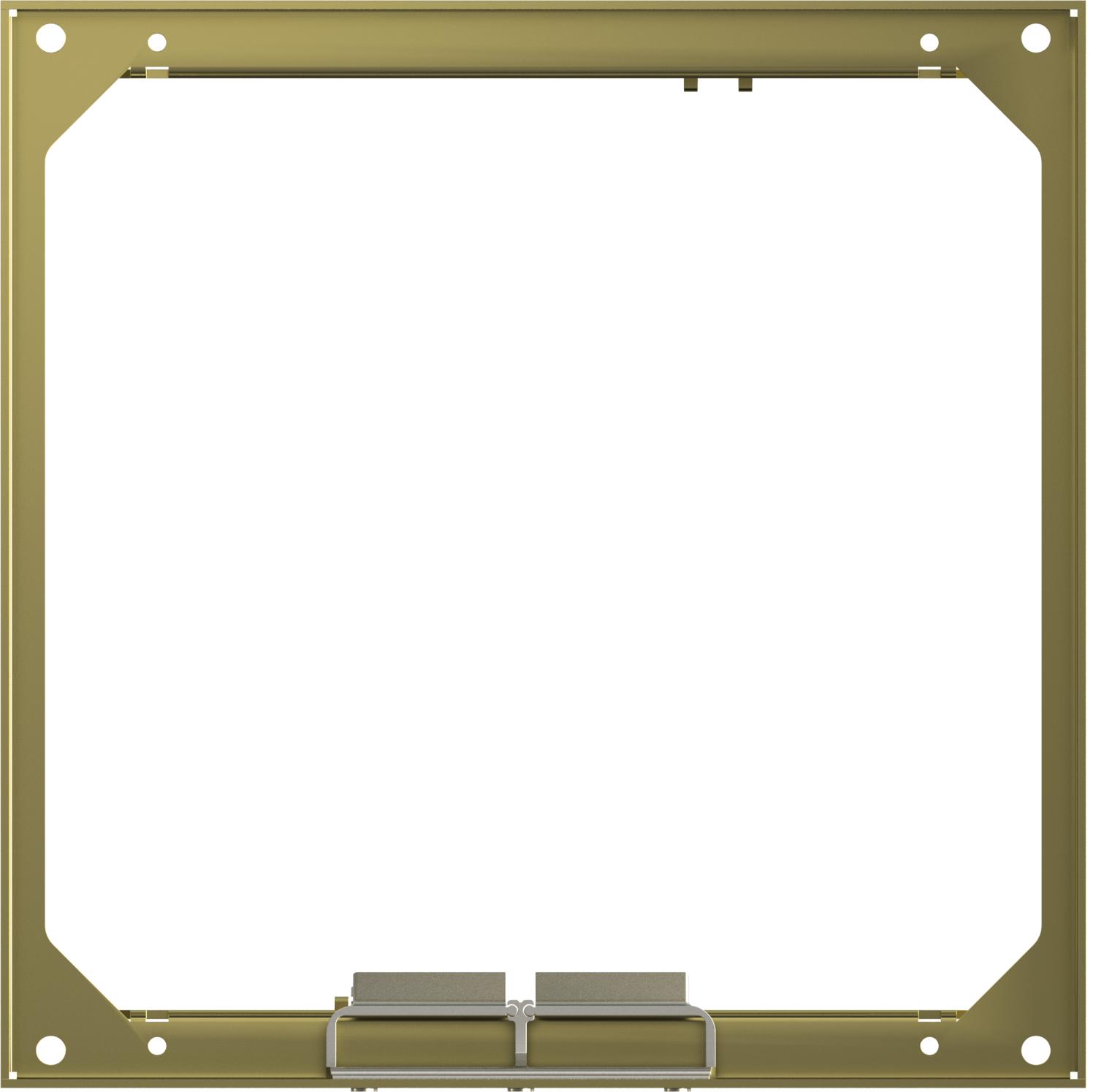

Szintezhető kazetta kábelkivezetővel, RKSNUZD3, sárgaréz | 110 | 25 | 95 | 9

Szintezhető kazetta kábelkivezetővel, RKSNUZD3, sárgaréz

Rend. szám 7409234 | EAN-kód 4012195867296

Rend. szám / Típus	7409234 / RKSN2 UZD3 9MS25

Padlómagasság min.	110 mm

A padlóburkolat vastagsága	25 mm

h méret	95 mm

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" 9-es névleges méretű kazetta száraz ápolású padlókhoz, beltéren, UZD250 vagy UZD350 padlódobozokba, mindig egy DUG../9 szerelőfedéllel együtt, vagy komplett UGD250-3/9 vagy UGD350-3/9 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta kábelkivezetővel, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	25 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	sárgaréz
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	110 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5 000 N-ig
h méret	95 mm
hossz	243 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40

kábelkivezetések száma	1
kábelkivezetős kivitel	Nyitható kábelkivezető
Kivitel	Négyzetes
Magasság	95 mm
Méret	243x243mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	száraz
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
Szabvány	EN 50085-2-2
szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	h méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Szintező szeglet négyzetes kazetta UZD/UGD250-3 padlódobozba történő beépítéséhez	NW 250-3 QK	7410540	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
