- Termékleírás
-

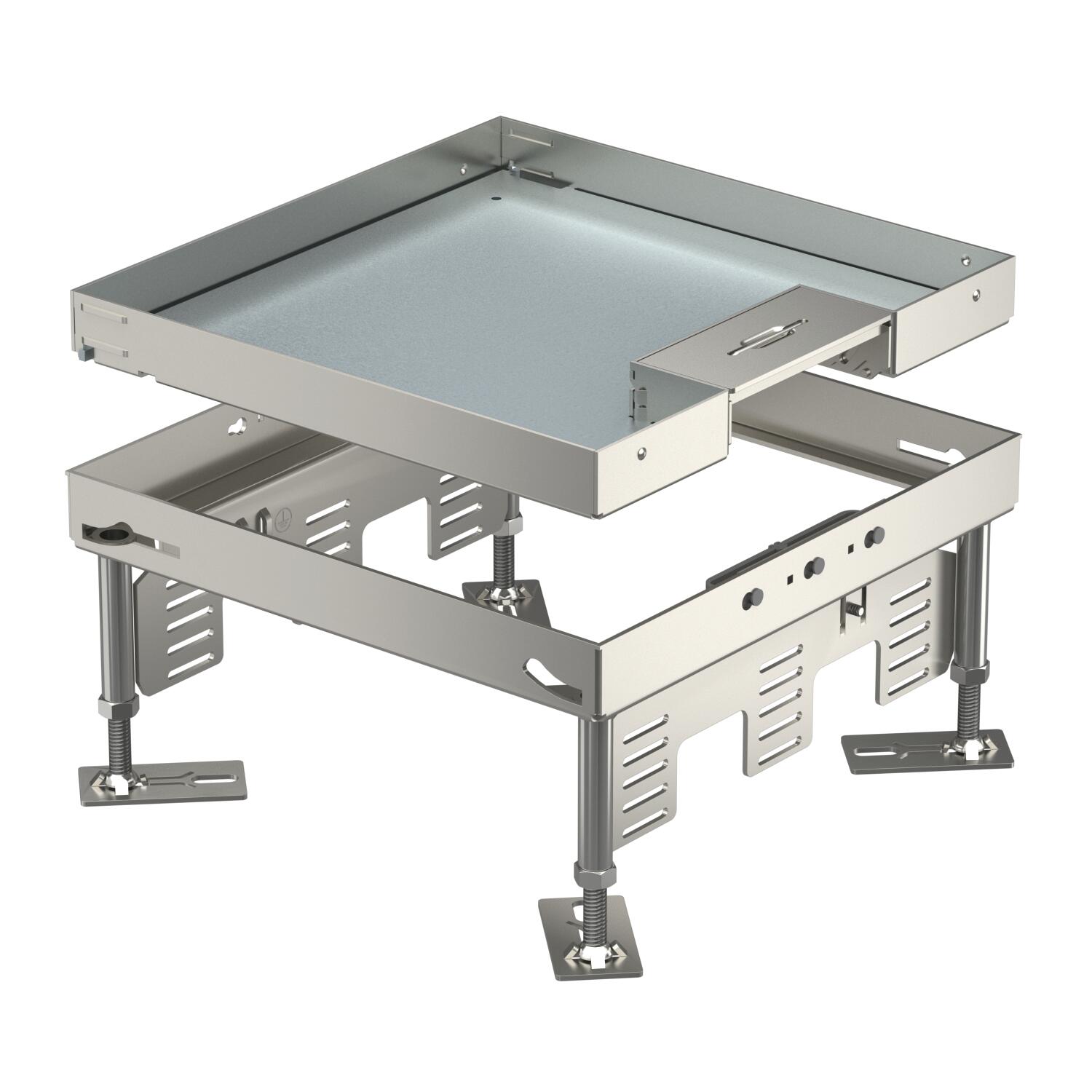

Termékleírás9-es névleges méretű szintezhető kazetta kábelkivezetővel, szerelőkeretes készülékek száraz ápolású padlókba történő beépítéséhez, beltéren.
3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge. Es können 3 Abdeckplatten APMT5 für installiert werden.
-
- Műszaki adatok
-
Műszaki adatok

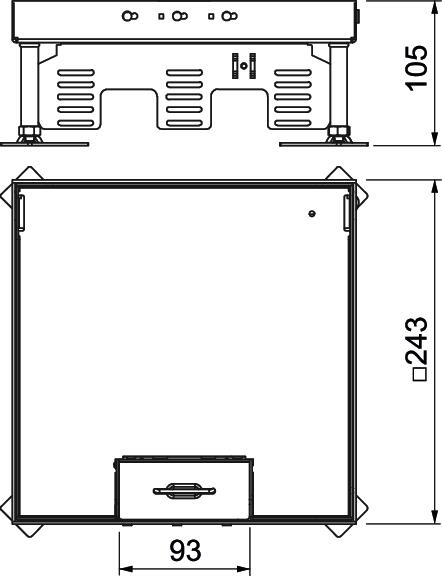

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 20 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz igen alkalmas üreges padlókhoz igen Anyag rozsdamentes acél, 1.4301 Beépítési hosszúság 244 mm Beépítési szélesség 244 mm beépítőrendszer típusa UT4 Beszerelési mélység 105 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 20,7494 kg CO₂e / 1 Darab Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 15.000 N-ig h méret 105 mm hossz 243 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel Négyzetes Méret 243x243mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez 9 névleges méret 350 mm Padlóápolás száraz Padlómagasság max. 150 mm Padlómagasság min. 105 mm Schutzgrad IK-Code IK10 szélesség 243 mm Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható nem Szintezési tartomány max. 150 mm Szintezési tartomány min. 105 mm Zulassungen VDE - Minden típus
-
Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat RKSN2 9 VS 20 / 7409218 , 0.17MB , pdfUK megfelelőségi nyilatkozat RKSN2 9 VS 20 / 7409218 , 0.14MB , pdfREACH Megfelelőségi nyilatkozat RKSN2 9 VS 20 / 7409218 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat RKSN2 9 VS 20 / 7409218 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdf
