Szintezhető kazetta ellenőrző nyíláshoz RKRNUZD3, nemesacél 94 | 25 | | R9

Szintezhető kazetta ellenőrző nyíláshoz RKRNUZD3, nemesacél

Rend. szám 7409160 | EAN-kód 4012195868743

Rend. szám / Típus	7409160 / RKRN2UZD3R9VS25

Padlómagasság min.	94 mm

A padlóburkolat vastagsága	25 mm

Néveleges méret szerelvénybeépítő egységhez	R9

Termékleírás

Termékleírás

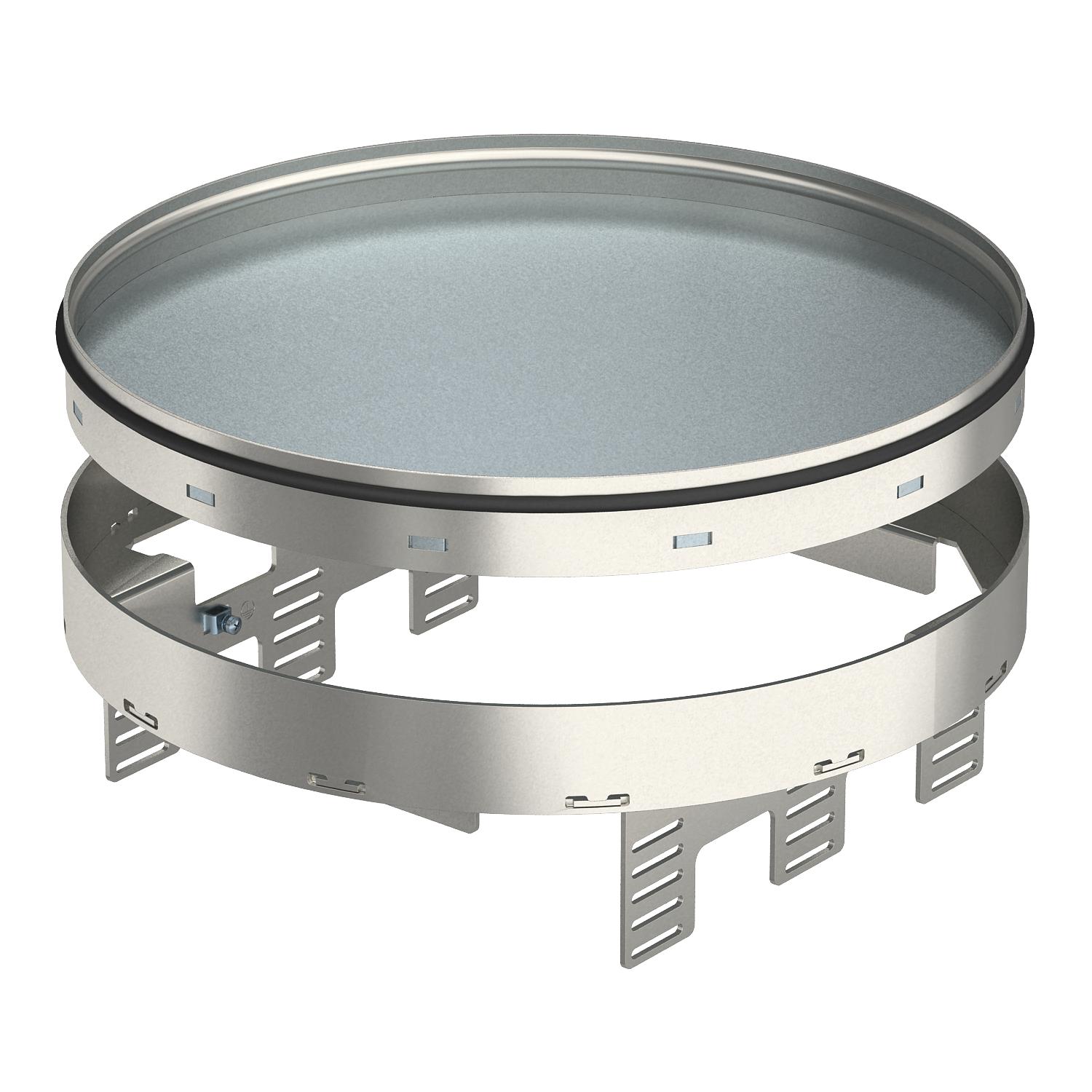

Szintezhető és az aljzattól "függetlenített" "vak" kazetta egy R9-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD350-3 padlódobozokba, mindig egy DUG350-3R9 szerelőfedéllel együtt, avagy komplett UGD350-3R9 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	nem
alkalmas üreges padlókhoz	nem
Anyag	rozsdamentes acél, 1.4301
beépítőrendszer típusa	UT4
beszerelési átmérő	305
Beszerelési mélység	104 mm
Esztrichmagasság min.	94 mm
Függőleges terhelés, kis terület	2 500 N-ig
Függőleges terhelés, nagy felület	3.000 N-ig

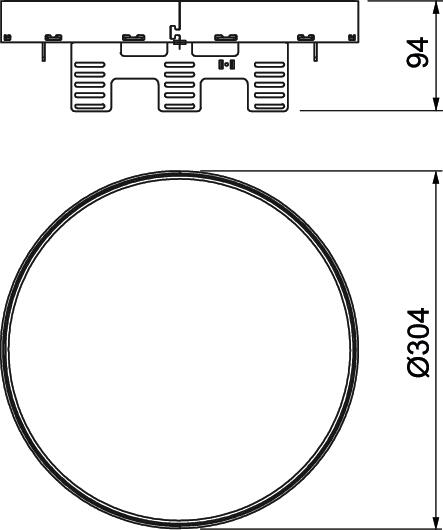

h méret	94 mm
hossz	304 mm
IP védettség nyitott állapotban	IP00

IP védettség zárt állapotban	IP44
Kivitel	kerek
Magasság	94 mm
Méret	Ø305mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Padlóápolás	nedves
Padlómagasság min.	94 mm
Schutzgrad IK-Code	IK10
szélesség	304 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKRN2UZD3R9VS25	94 mm	25 mm	R9	7409160	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez	NW 350-3 RK	7410556	Darab	1 Darab
