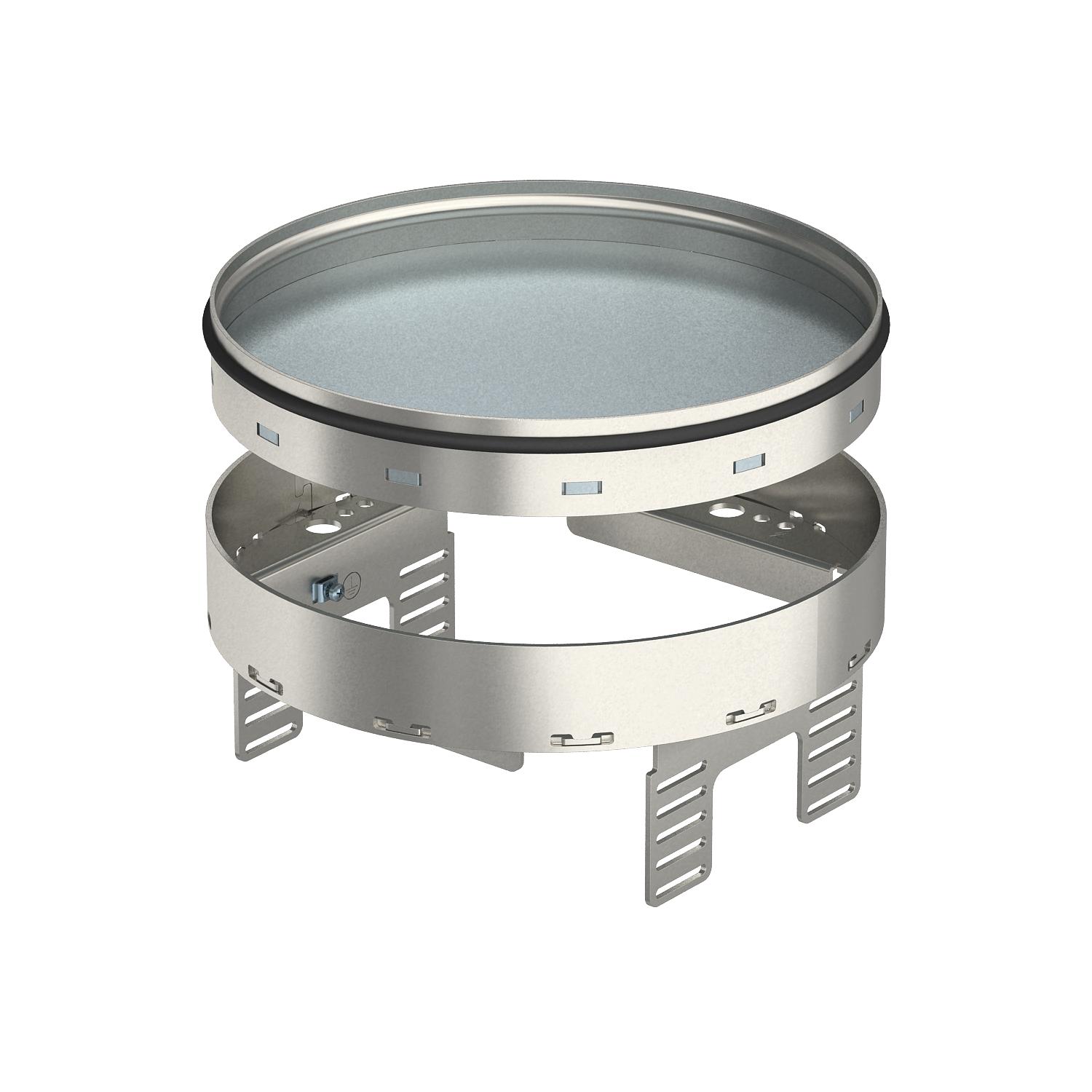

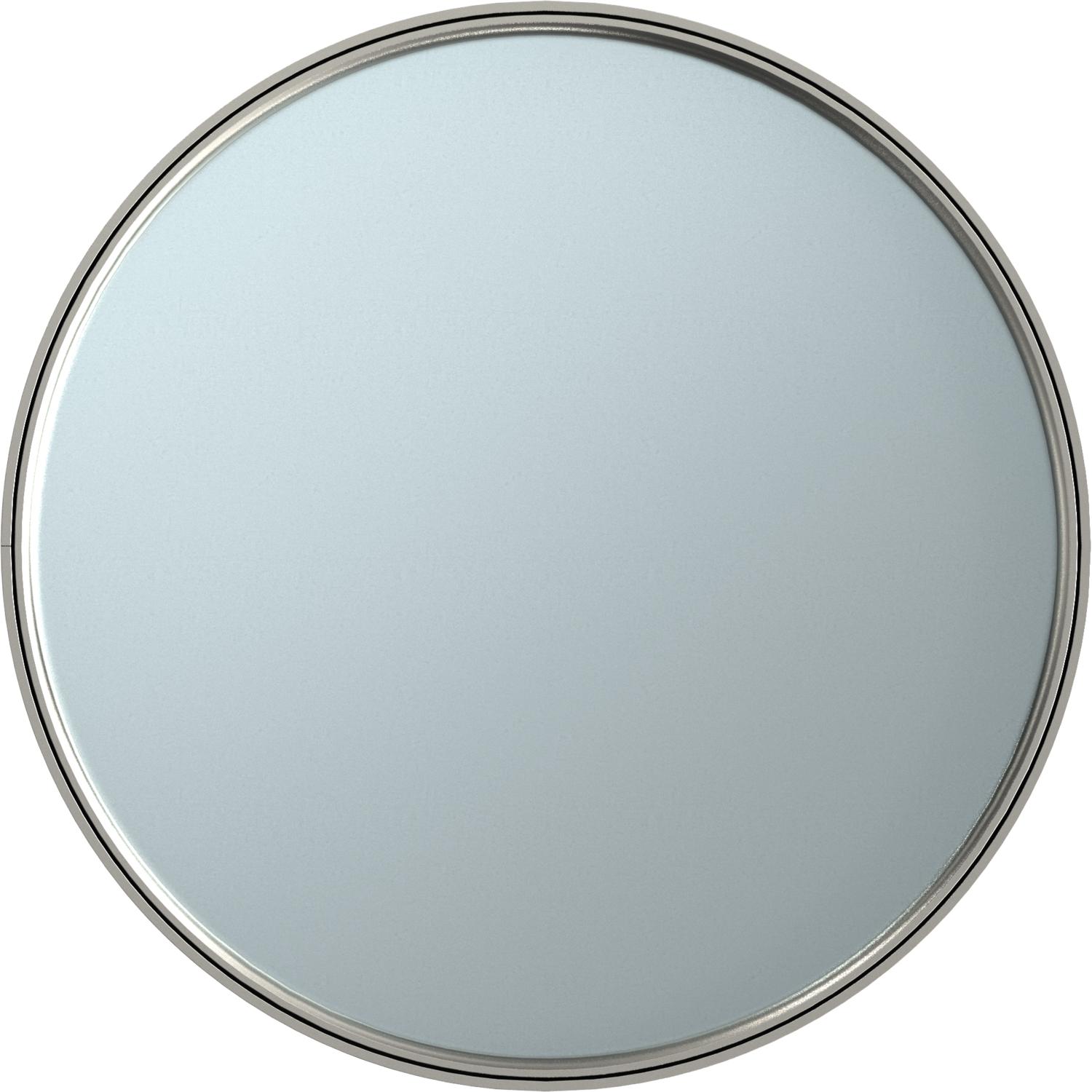

Szintezhető kazetta ellenőrző nyíláshoz RKRNUZD3, nemesacél
Rend. szám 7409140 | EAN-kód 4012195868552
- Termékleírás
-
TermékleírásSzintezhető és az aljzattól "függetlenített" "vak" kazetta egy R4-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG...R4 szerelőfedéllel együtt, avagy komplett UGD250-3R4 vagy UGD350-3R4 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, kétrekeszes 2 APMT2 fedlappal szerelhető. 2 db UT3 univerzális tartó felszereléséhez 4 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 6 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

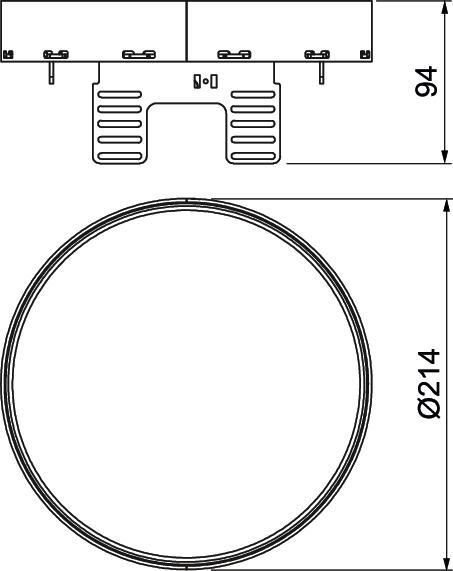

A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT3 beszerelési átmérő 215 Beszerelési mélység 104 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5 000 N-ig h méret 94 mm hossz 214 mm IP védettség nyitott állapotban IP00 IP védettség zárt állapotban IP44 Kivitel kerek Magasság 94 mm Méret Ø215mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R4 Padlóápolás nedves Padlómagasság min. 94 mm Schutzgrad IK-Code IK10 szélesség 214 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab
Szintező szeglet kerek kazetta UGD250-3 padlódobozba történő beépítéséhez.
NW 250-3 RK 7410552 1 Darab
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez
NW 350-3 RK 7410556 1 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Vákumos emelő, 300N
WZ 1029 7408634 1 Darab - Letöltések
-
Jelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdfSzerelési útmutató Szerelési útmutató, RK(F)RN2UZD3 kazettákhoz , 0.10MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
