Szintezhető kazetta ellenőrző nyíláshoz RKNUZD3, sárgaréz | 110 | 25 | 95 | 9

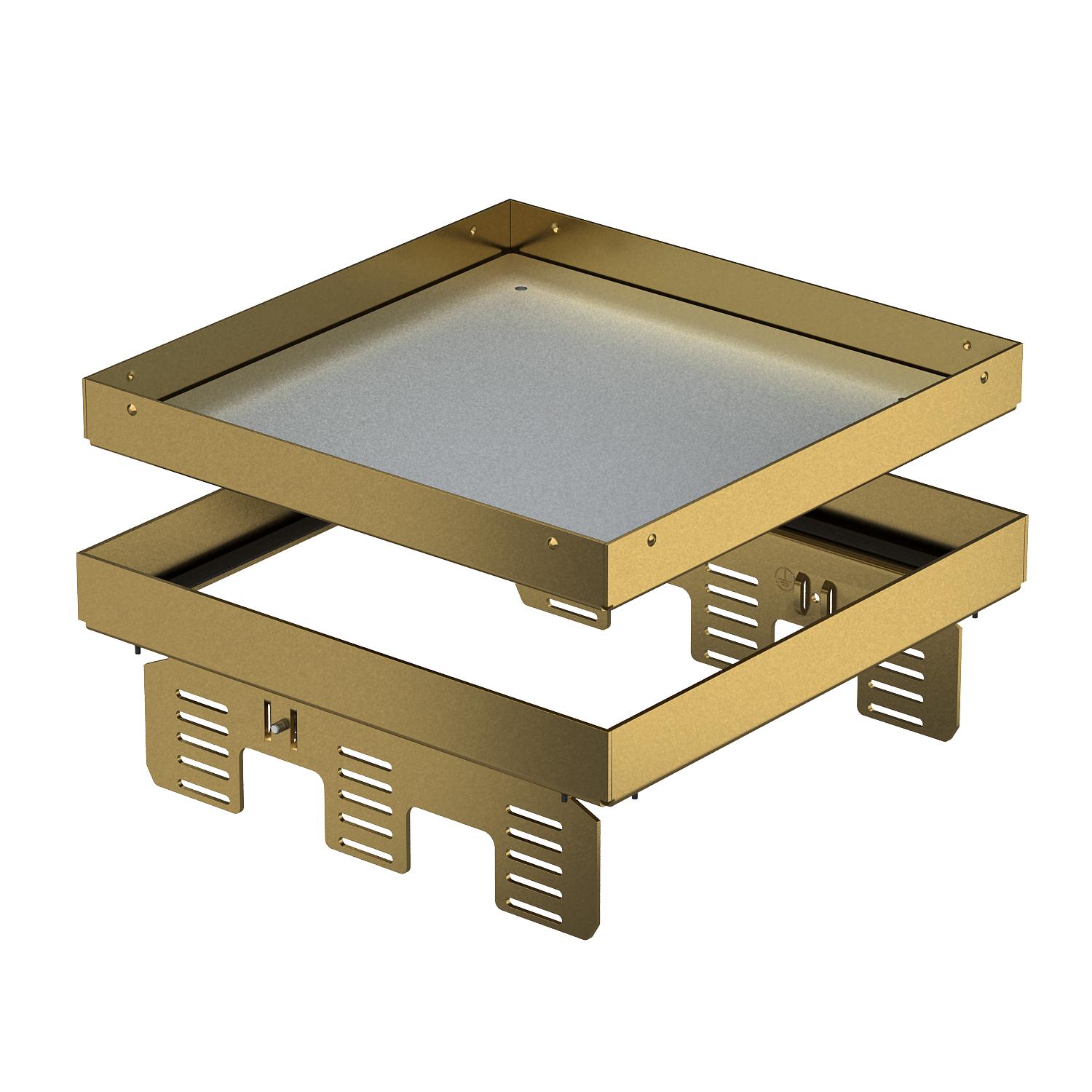

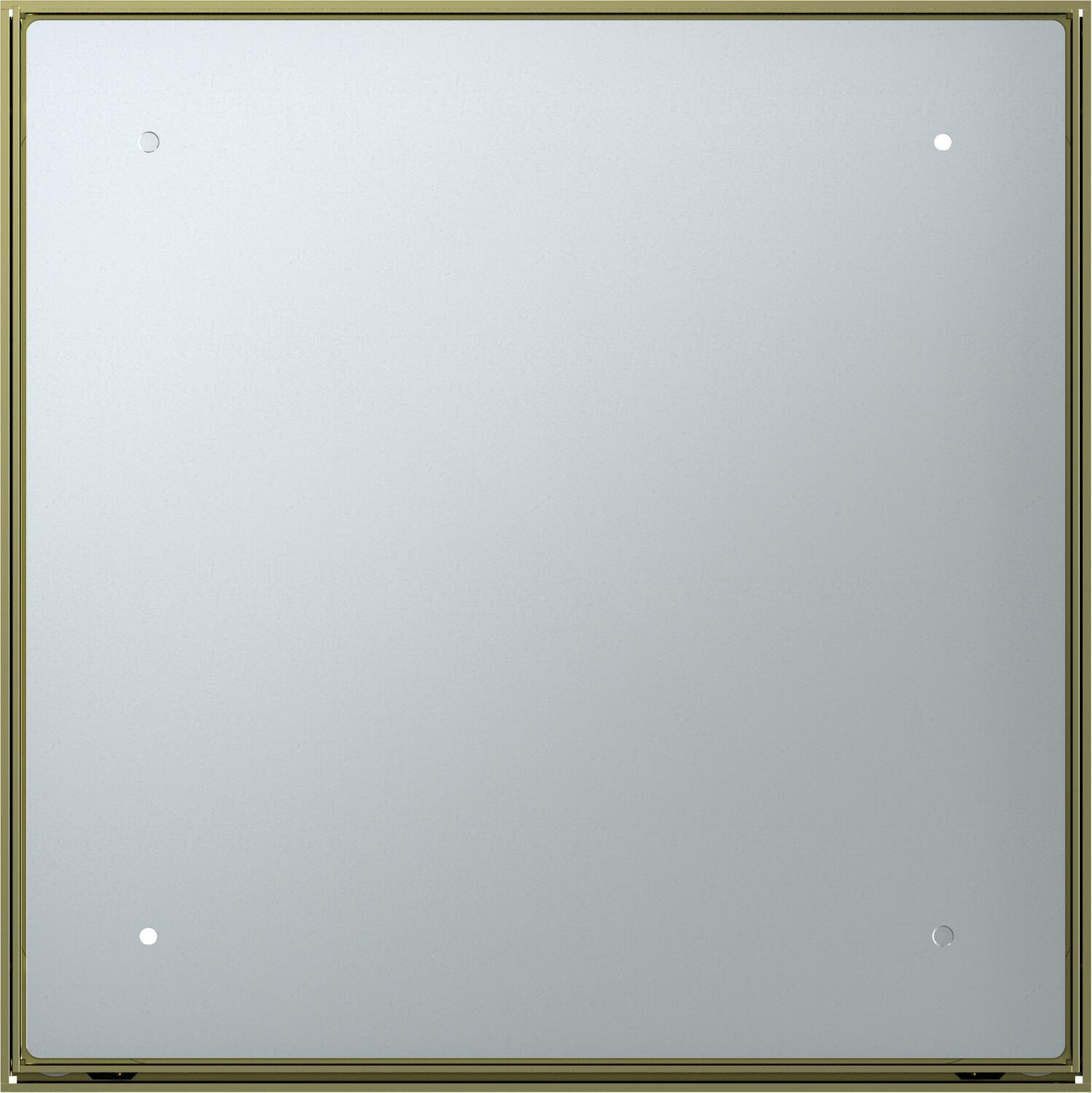

Szintezhető kazetta ellenőrző nyíláshoz RKNUZD3, sárgaréz

Rend. szám 7409064 | EAN-kód 4012195868002

Rend. szám / Típus	7409064 / RKN2 UZD3 9MS25

Padlómagasság min.	110 mm

A padlóburkolat vastagsága	25 mm

h méret	95 mm

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" "vak" kazetta egy 9-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG../9 szerelőfedéllel együtt, vagy komplett UGD250-3/9 vagy UGD350-3/9 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	sárgaréz
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	110 mm
Esztrichmagasság min.	105 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5 000 N-ig

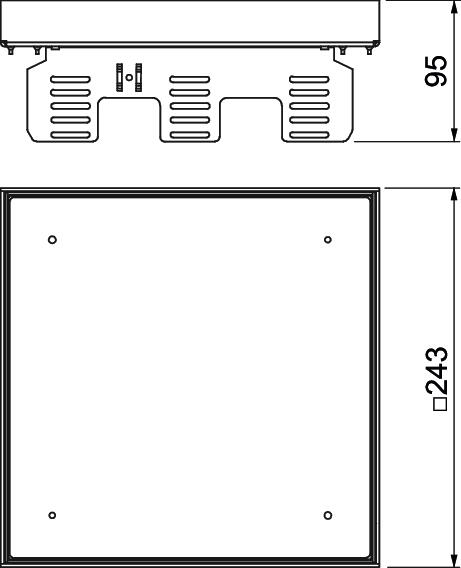

h méret	95 mm
hossz	243 mm
IP védettség nyitott állapotban	IP00

IP védettség zárt állapotban	IP44
kábelkivezetős kivitel	Nincs vezeték kimenet
Kivitel	Négyzetes
Magasság	95 mm
Méret	243x243mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	h méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409064	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD250-3 padlódobozba történő beépítéséhez	NW 250-3 QK	7410540	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
