Szintezhető kazetta ellenőrző nyíláshoz, RKNUZD3, nemesacél 110 | 95 | 25 | 4

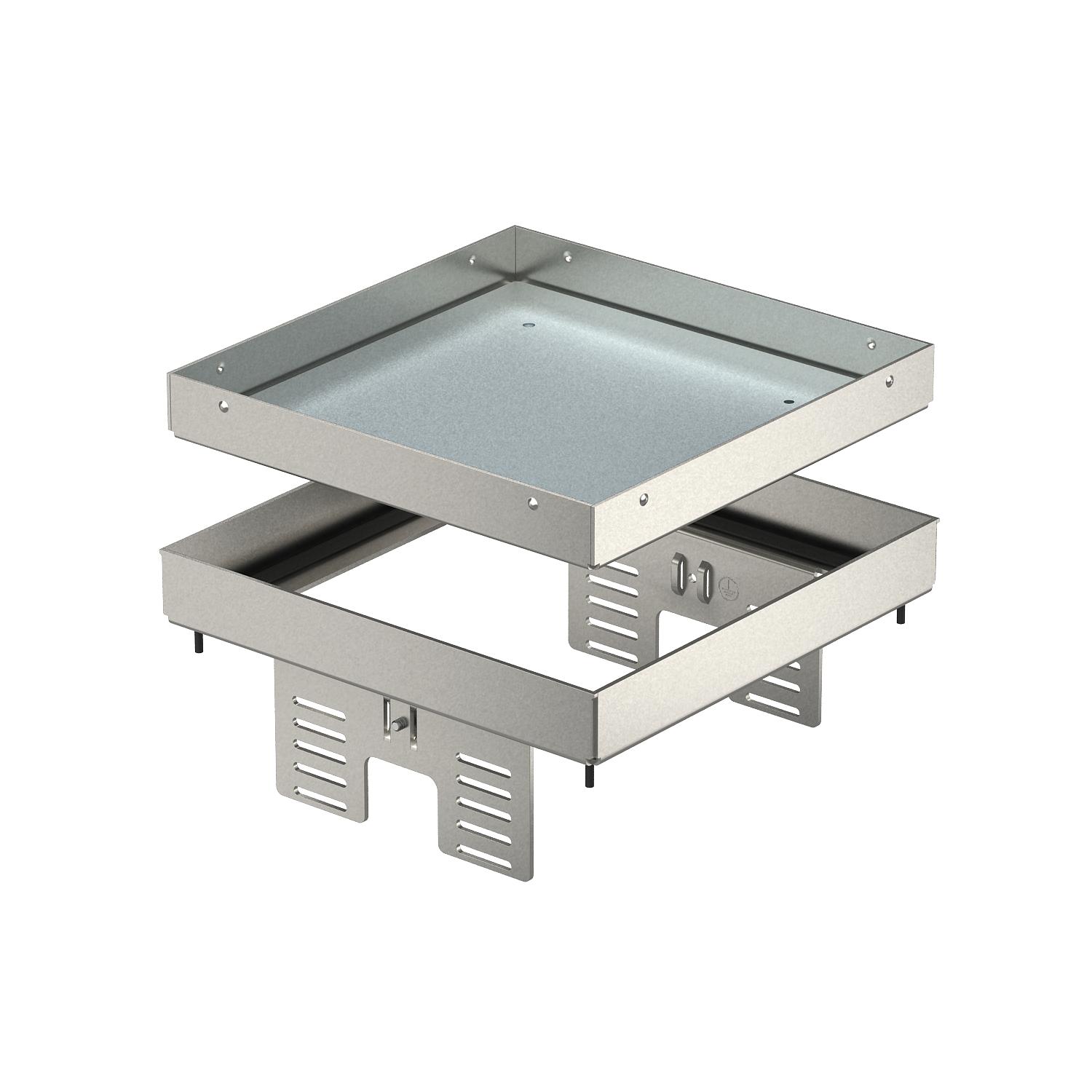

Szintezhető kazetta ellenőrző nyíláshoz, RKNUZD3, nemesacél

Rend. szám 7409060 | EAN-kód 4012195867906

Rend. szám / Típus

Padlómagasság min.

h méret

A padlóburkolat vastagsága

Néveleges méret szerelvénybeépítő egységhez	4

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" "vak" kazetta egy 4-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG../4 szerelőfedéllel együtt, vagy komplett UGD250-3/4 vagy UGD350-3/4 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, kétrekeszes 2 APMT2 fedlappal szerelhető. 2 db UT3 univerzális tartó felszereléséhez 4 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 6 Modul 45 eszközhöz.

Műszaki adatok

Műszaki adatok

A padlóburkolat vastagsága	25 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél, 1.4301
Beépítési hosszúság	201 mm
Beépítési szélesség	201 mm
beépítőrendszer típusa	UT3
Beszerelési mélység	110 mm
Esztrichmagasság min.	105 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	10.000 N-ig

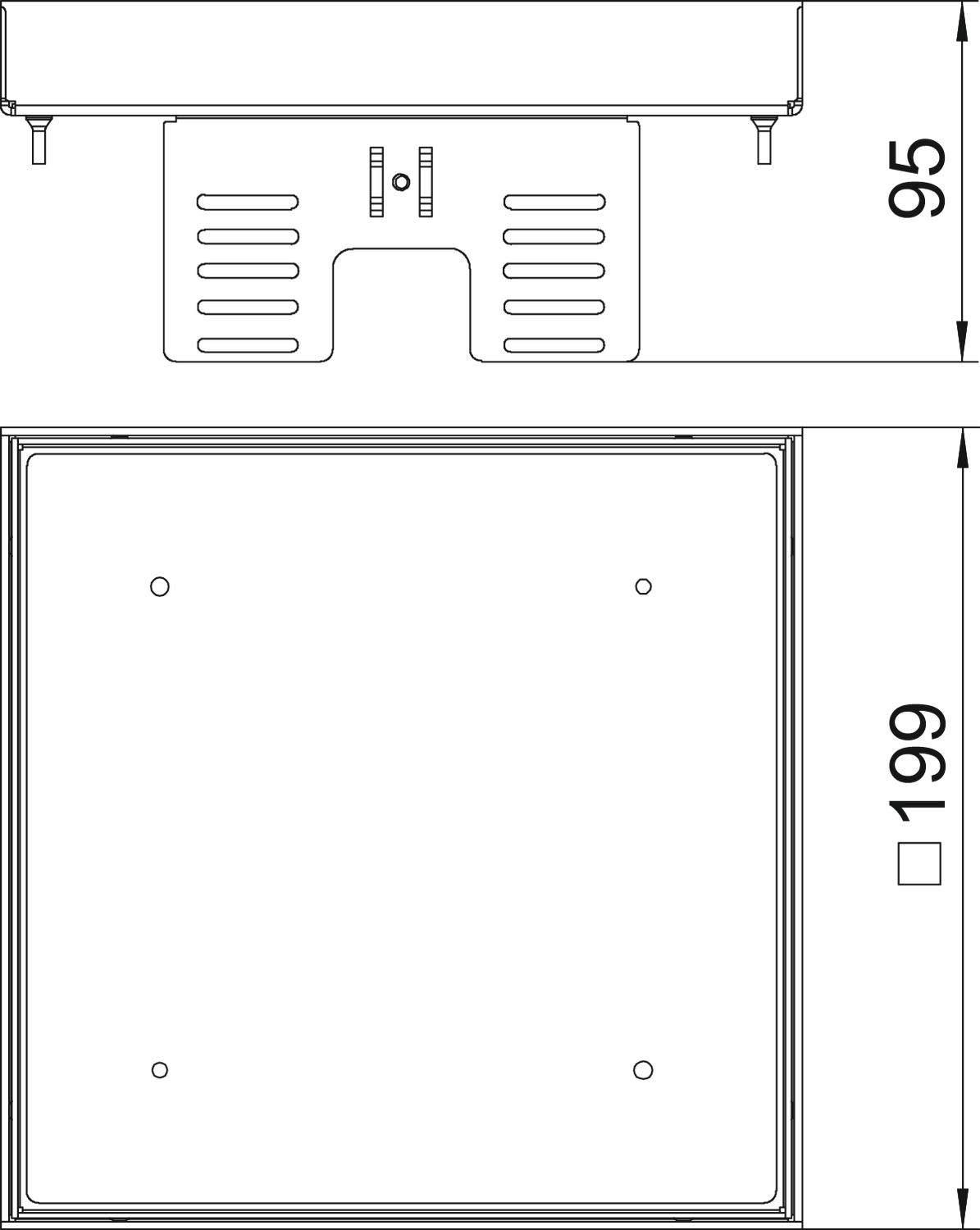

h méret	95 mm
hossz	199 mm
IP védettség nyitott állapotban	IP00

IP védettség zárt állapotban	IP44
kábelkivezetős kivitel	Nincs vezeték kimenet
Kivitel	Négyzetes
Magasság	95 mm
Méret	200x200mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	4
Padlóápolás	nedves
Padlómagasság min.	110 mm
Schutzgrad IK-Code	IK10
szélesség	199 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	h méret	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409058	Darab	1 Darab
RKN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409060	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD250-3 padlódobozba történő beépítéséhez	NW 250-3 QK	7410540	Darab	1 Darab
Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
