Szerelvény csatlakozófedél Telitank-szereléshez 800 | 150 | 40

morepic-1

morepic-2

Szerelvény csatlakozófedél Telitank-szereléshez

Rend. szám 7404956 | EAN-kód 4012195101819

Rend. szám / Típus

hossz	800 mm

szélesség

Magasság	40 mm

Termékleírás

Termékleírás

Szerelvény csatlakozófedél AIK/U csatorna-alsórész számára egy Telitank rászereléséhez. A csatornafedelet a csatorna alsórészének alumínium oldalprofiljába kell stabilan becsavarozni. A fedél ferde része 45°-os szögben túlnyúlik a csatorna alsórészen.

Műszaki adatok

Műszaki adatok

A szerelőnyílások darabszáma	1
Anyag	acél
b méret	187 mm
Csatlakozónyílással	nem
Felület	szalaghorganyzott
h méret	37 mm
hossz	800 mm

Kiálló résszel	igen
Kivitel	Fedél egyik oldalon lesarkítva
Magasság	40 mm
Működés	Normál
szélesség	150 mm
Szerelőnyílás	Négyzetes

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	Rend. szám	Mennyiség	Legkisebb eladási egység
AIKF DAT 15040	800 mm	150 mm	40 mm	7404956	Darab	1 Darab
AIKF DAT 25040	800 mm	250 mm	40 mm	7404964	Darab	1 Darab

Letöltések

Adatlap AIKF DAT 15040 / 7404956 , 0.19MB , pdf

EU megfelelőségi nyilatkozat AIKF DAT 15040 / 7404956 , 0.13MB , pdf

Jelhasználati engedély VDE jelölésengedély AIK , 0.18MB , pdf

Letöltés

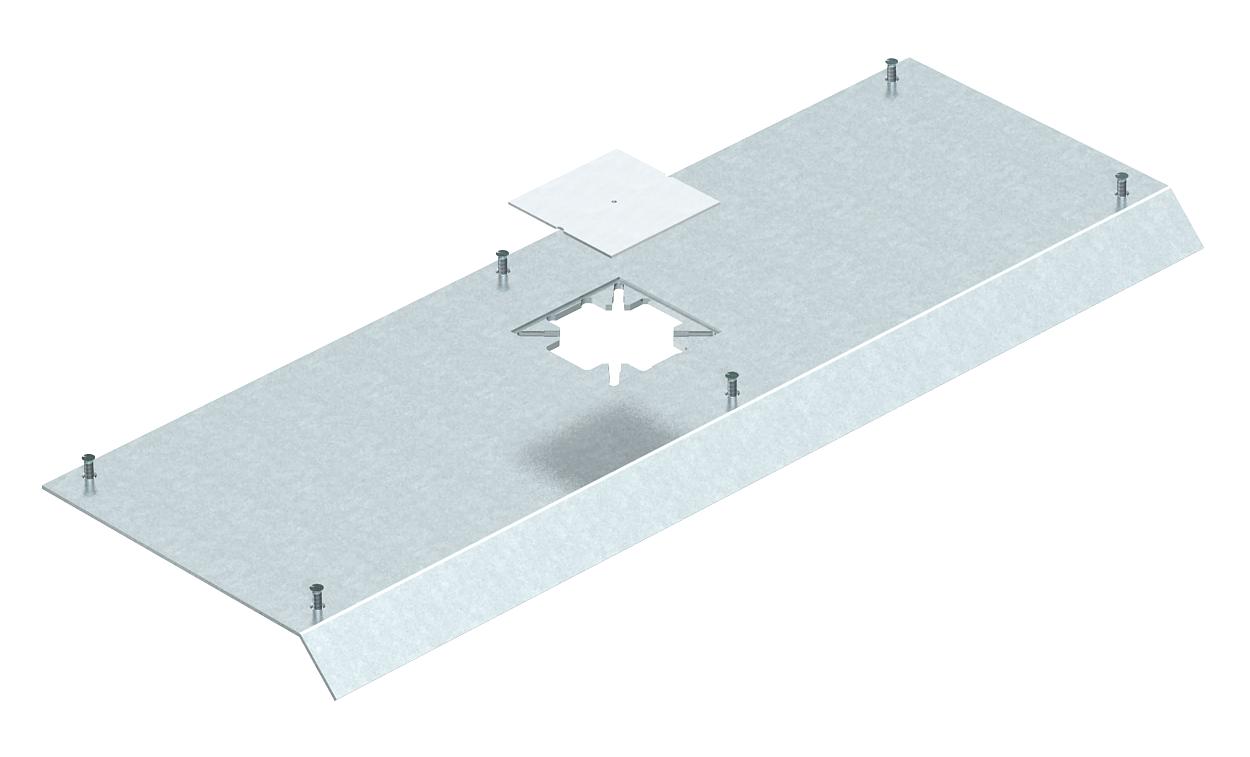

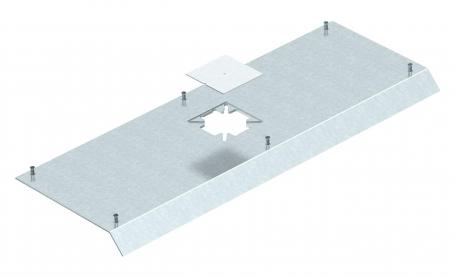

Termékgrafika AIKF DAT 15040 / 7404956, 41.86 kB, jpg

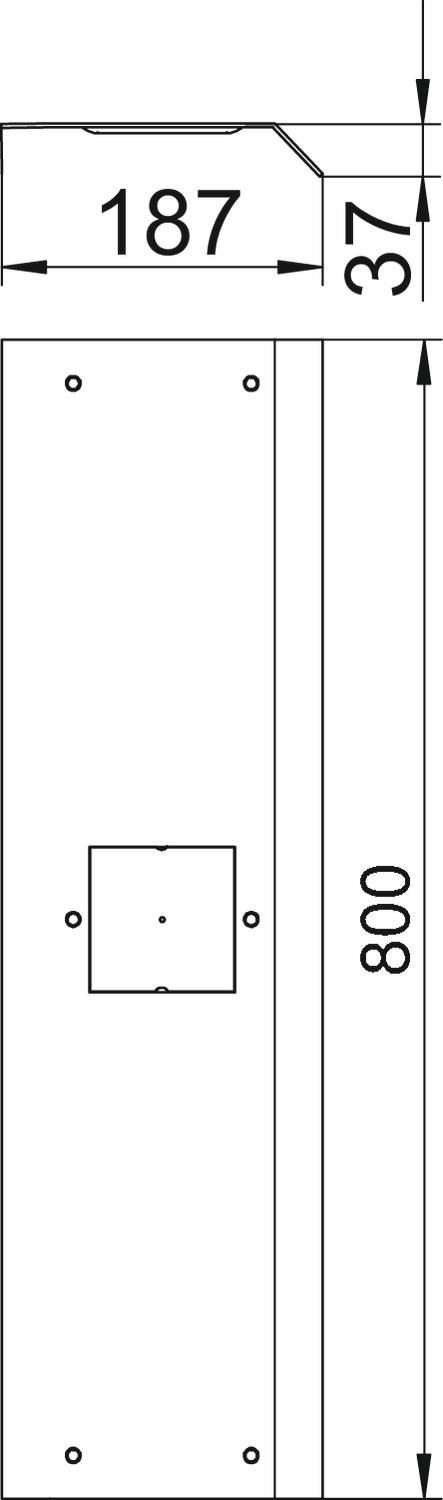

Méretezett rajz AIKF DAT 15040 / 7404956, 30.77 kB, jpg

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
