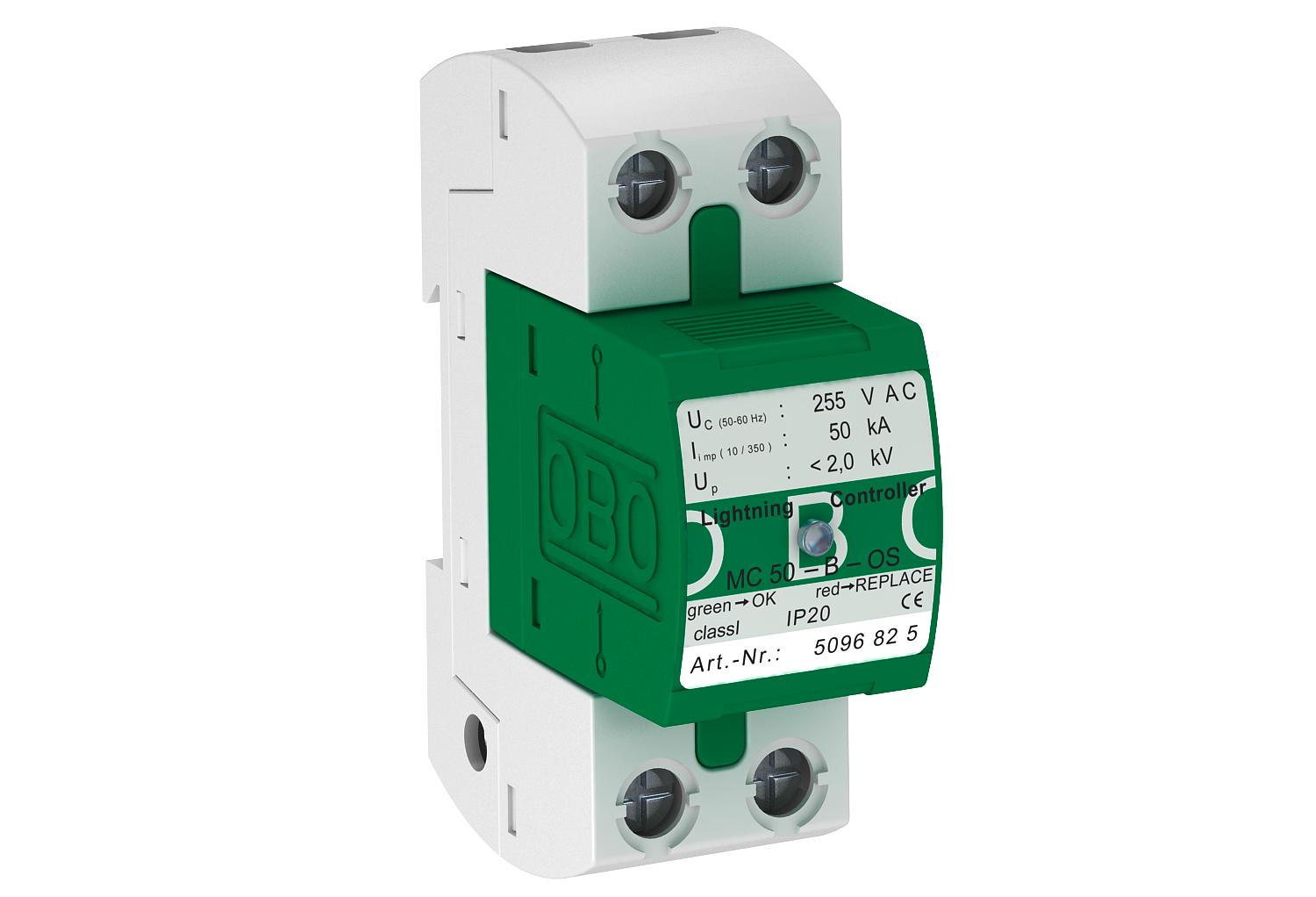

SPD, 1-pólusú, állapotjelzéssel

Name: SPD, 1-pólusú, állapotjelzéssel
Brand: OBO Bettermann
SKU: 5096851

Rend. szám 5096851 | EAN-kód 4012195051411

Termékleírás

Termékleírás

Az MSZ EN 61643-11 szerinti T1 típusú SPD, optikai állapotjelzéssel. Az LPZ 0/1 zónahatárra, az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.

• Betét és aljzat, dugaszolható betét
• Levezetőképesség 50 kA (10/350 µs) pólusonként
• Védelmi szint < 2,0 kV
• Teljesítményfelvétel < 26 mW/Pol
• Zárlati áram megszakítóképesség 25 kA Ipeak
• A csatlakozók jelölésére szolgáló dugaszolósapkákkal együtt
• Tokozott, nem ívkifúvó szikraköz: kereskedelemben szokásos elosztóházakban használható

Alkalmazási terület: ipari berendezésekben

Megjegyzés: A koordinált működéshez az 1. és a 2. típusú levezetők között legalább 5 m kábelhosszúságra vagy koordináló induktivitás beépítésére van szükség.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1
Hálózattípus	egyéb

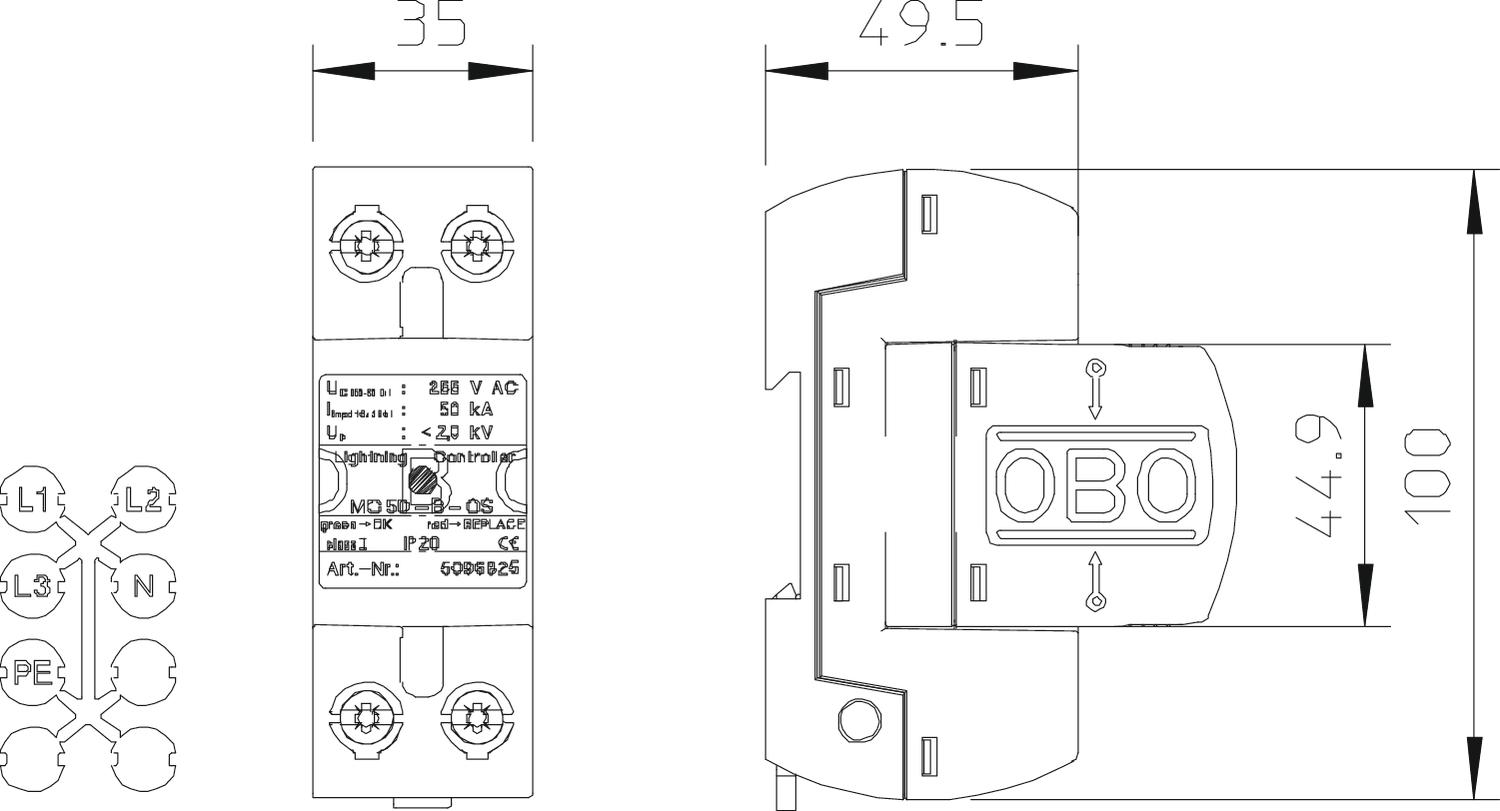

hossz	100 mm
Jelzés a készüléken	optikai
Kifúvató	nem
Levezetőképesség (8/20 μs) [összes]	50 kA
LPZ	0→1
Magasság	69 mm
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosítás	500 A
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1-es típus

Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	50 kA
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	I. osztály
szélesség	35 mm
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védettség	IP20
Villámáram (10/350) [összes]	50 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
