Spann-csavar, A4 9 | 8,5 | 110 | 2 | M6

morepic-1

morepic-2

Spann-csavar, A4

Rend. szám 5300120 | EAN-kód 4012195901174

Rend. szám / Típus

A méret

B méret

C méret

Szakító terhelés

Menet

Termékleírás

Termékleírás

Horoggal és szemmel a DIN 1480 szerint

Műszaki adatok

Műszaki adatok

A C szorítóanya hossza	110 mm
A méret	9 mm
Anyag	rozsdamentes acél, 1.4401
B méret	8,5 mm
Befogási távolság	80 mm
Belső átmérő	9/8,5 mm

C méret	110 mm
Felület	felületkezelés nélkül, utókezelt
Menet	M6
Méret	M6
Szakító terhelés	2 kN

Minden típus

Minden típus

Típus	A méret	B méret	C méret	Szakító terhelés	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
945 M6 A4	9 mm	8,5 mm	110 mm	2 kN	M6	5300120	Darab	5 Darab
945 M10 A4	14 mm	13,5 mm	125 mm	5 kN	M10	5300124	Darab	5 Darab
945 M12 A4	16 mm	15,5 mm	125 mm	8 kN	M12	5300127	Darab	5 Darab
945 M16 A4	22 mm	19 mm	170 mm	10 kN	M16	5300132	Darab	5 Darab

Letöltések

Adatlap 945 M6 A4 / 5300120 , 0.17MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

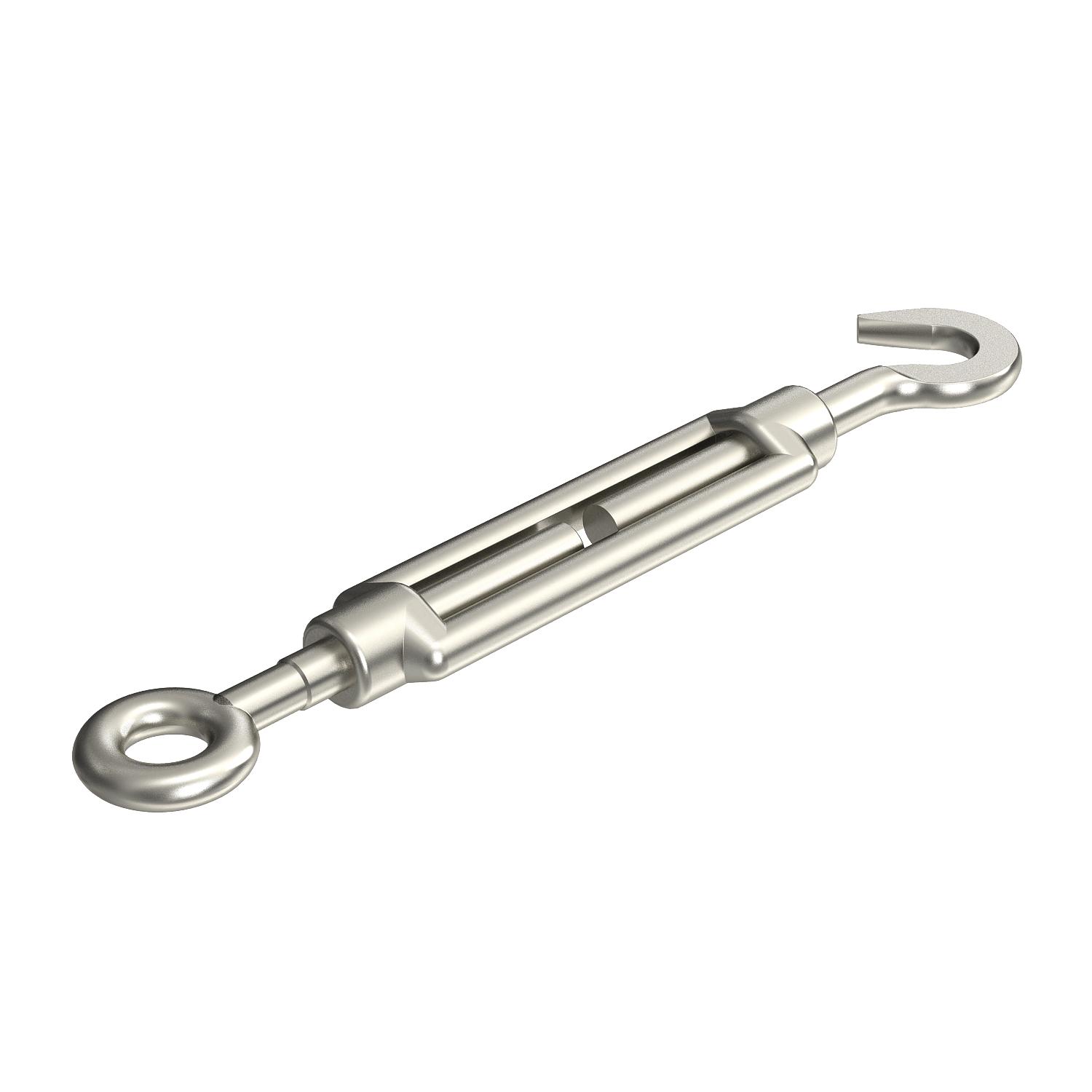

Termékgrafika 945 M6 A4 / 5300120, 55.41 kB, jpg

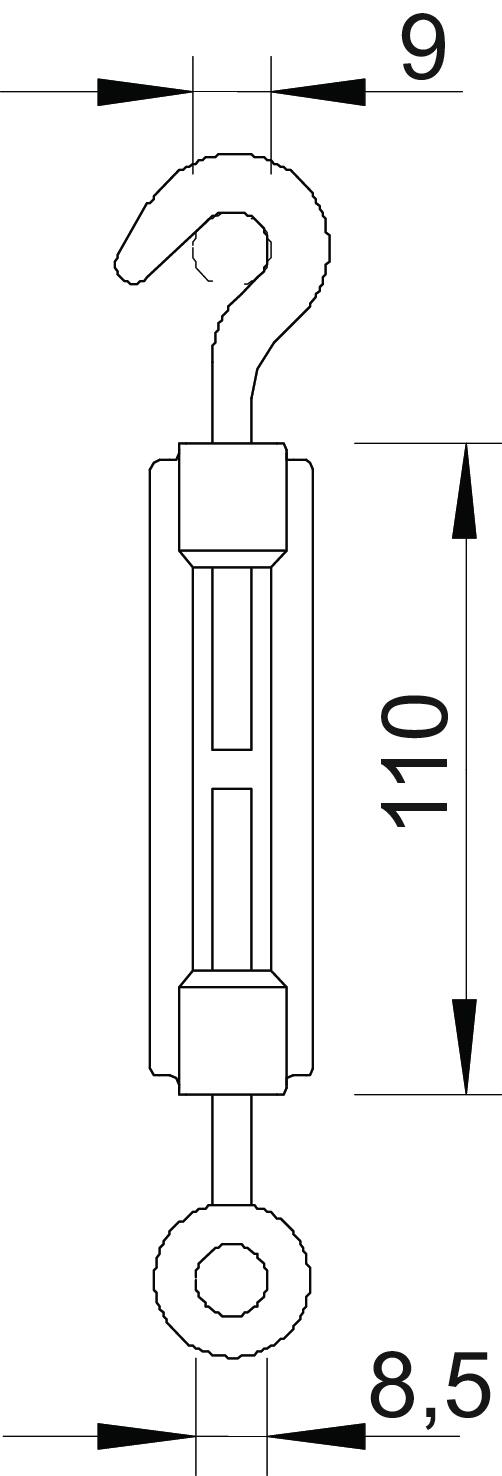

Méretezett rajz 945 M6 A4 / 5300120, 36.93 kB, jpg

945 M6 A4 / 5300120
