Spann-csavar 22 | 19 | 170 | 8,5 | M16

morepic-1

morepic-2

Spann-csavar

Rend. szám 5300088 | EAN-kód 4012195413714

Rend. szám / Típus

A méret

B méret

C méret

Szakító terhelés

Menet

Termékleírás

Termékleírás

Horoggal és szemmel a DIN 1480 szerint

Műszaki adatok

Műszaki adatok

A C szorítóanya hossza	170 mm
A méret	22 mm
Anyag	acél
B méret	19 mm
Befogási távolság	110 mm
Belső átmérő	22/19 mm

C méret	170 mm
Felület	galvanikusan horganyzott
Menet	M16
Méret	M16
Szakító terhelés	8,5 kN

Minden típus

Minden típus

Típus	A méret	B méret	C méret	Szakító terhelés	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Darab	5 Darab
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Darab	5 Darab
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Darab	5 Darab
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Darab	5 Darab

Letöltések

Adatlap 945 M16 G / 5300088 , 0.18MB , pdf

Katalógus Rögzítőanyagok , 19.78MB , pdf

EU megfelelőségi nyilatkozat 945 M16 G / 5300088 , 0.06MB , pdf

Letöltés

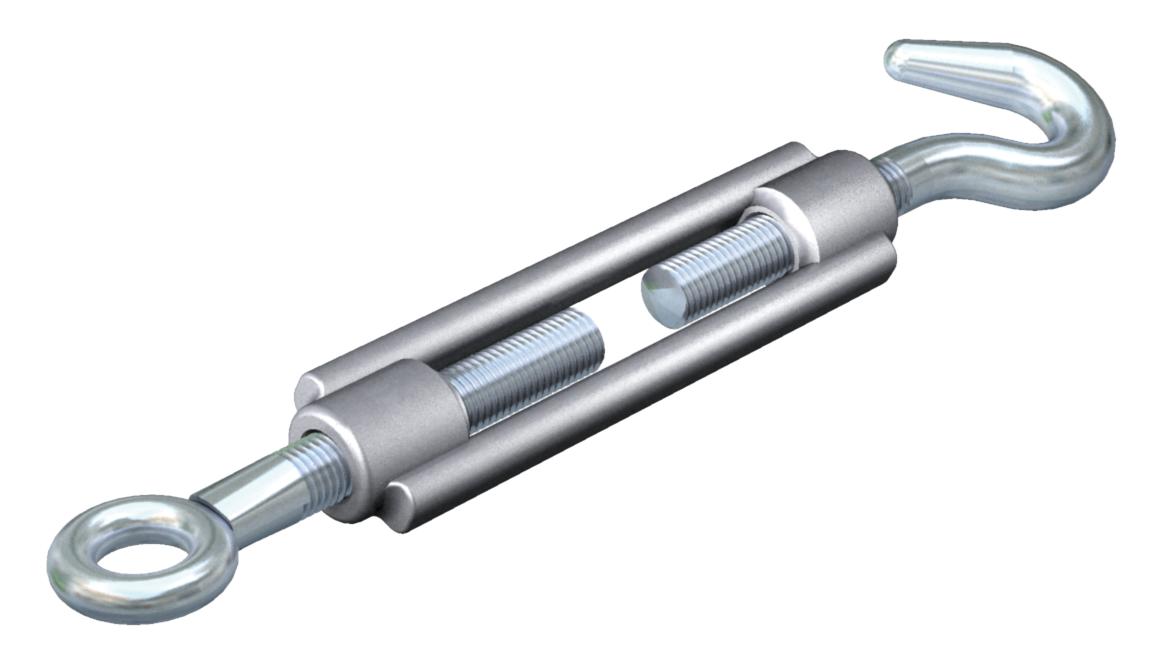

Termékgrafika 945 M16 G / 5300088, 38.52 kB, jpg

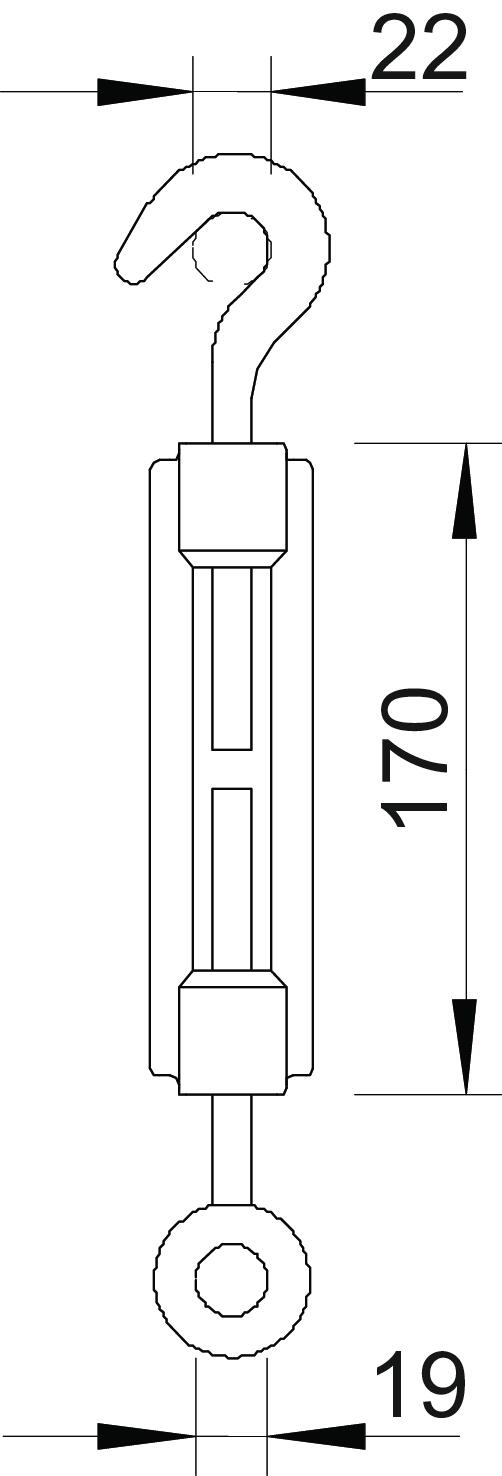

Méretezett rajz 945 M16 G / 5300088, 37.20 kB, jpg

945 M16 G / 5300088
