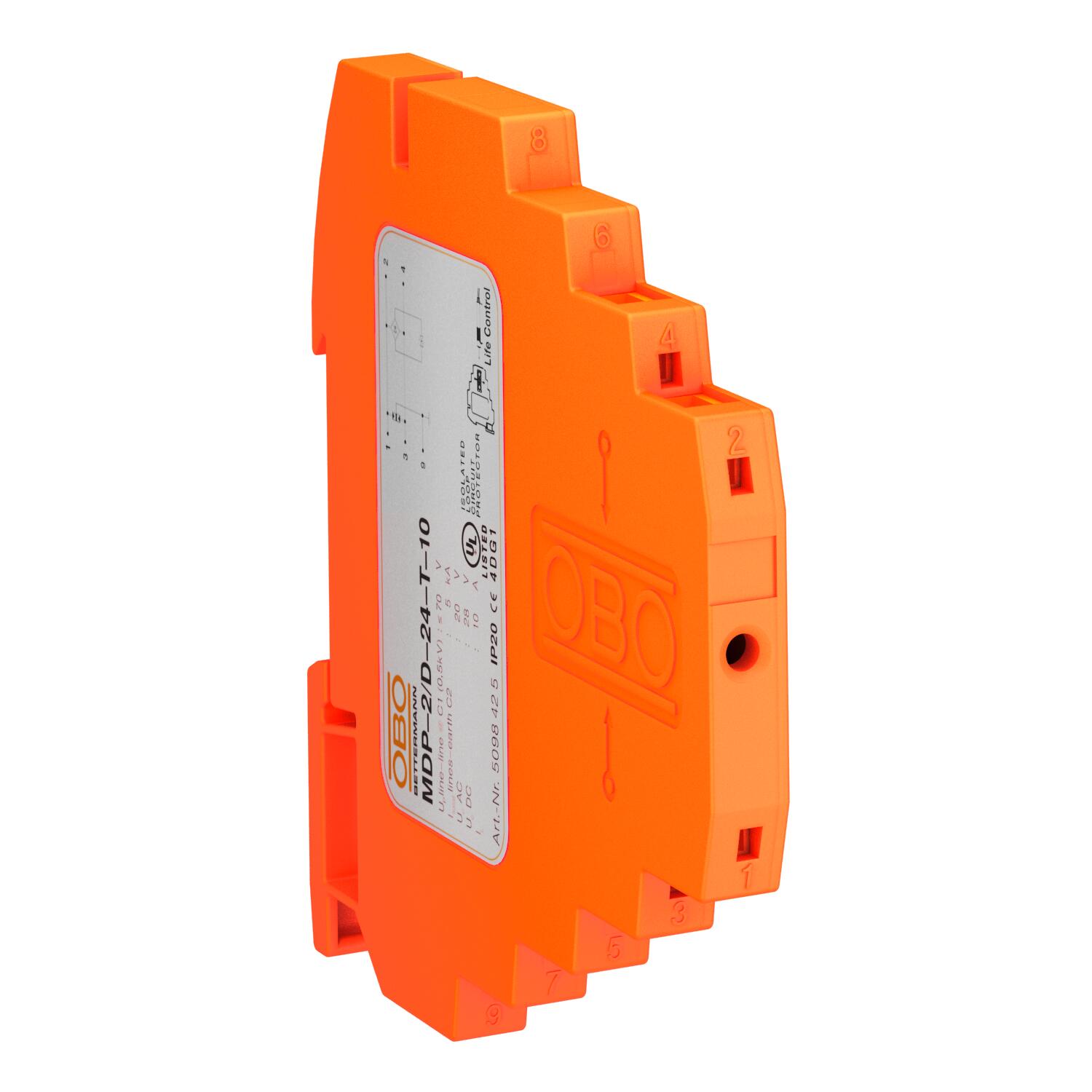

Sorolható védőkészülék, 2-eres rendszerhez, 24 V-os kivitel

Rend. szám 5098425 | EAN-kód 4012195787389

Rend. szám / Típus	5098425 / MDP-2 D-24-T-10

Pólusszám	2

Max. tartós feszültség, AC	20 V

Legmagasabb tartós feszültség, DC	28 V

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

MDP... D-24T-10: Túlfeszültség-védelmi eszköz tesztfunkcióval, 24 V-os kivitel

• Névleges áram 10 A

• Többeres rendszerekhez

• Közvetlen árnyékolással és rugós sorkapcsokkal

• Helytakarékos, mindössze 8,7 mm szélességű

• A védőkapcsolás Life Control műszerrel ellenőrizhető

• Nagy sávszélesség, 100 MHz-es határfrekvencia

• UL-minősített (4DG1)

Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤3 dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	1,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Földelés következőkkel:	Kalapsín
Határfrekvencia	100 MHz
Jelzés a készüléken	kiolvasható
Kapacitás (ér-ér között)	< 40 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	28 V
Levezetőképesség	0,5 kA

Lökőfeszültségállóság, ér-ér	C1: 0,5 kV / 0,25 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	20 V
Méret	24V
Nennlaststrom AC	0,7 A
Nennlaststrom DC	10 A
Névleges feszültség	24 V
Összes levezetési lökőáram (10/350)	D1: 1 kA
Összes-levezetőképesség (8/20)	5 kA
Pólusszám	2
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>100 MΩ
Védelmi feszültségszint @ C1	<65 V
Védelmi feszültségszint, ér - ér	<70 V
Védelmi feszültségszint, ér - föld	<800 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
Zulassungen	UL
