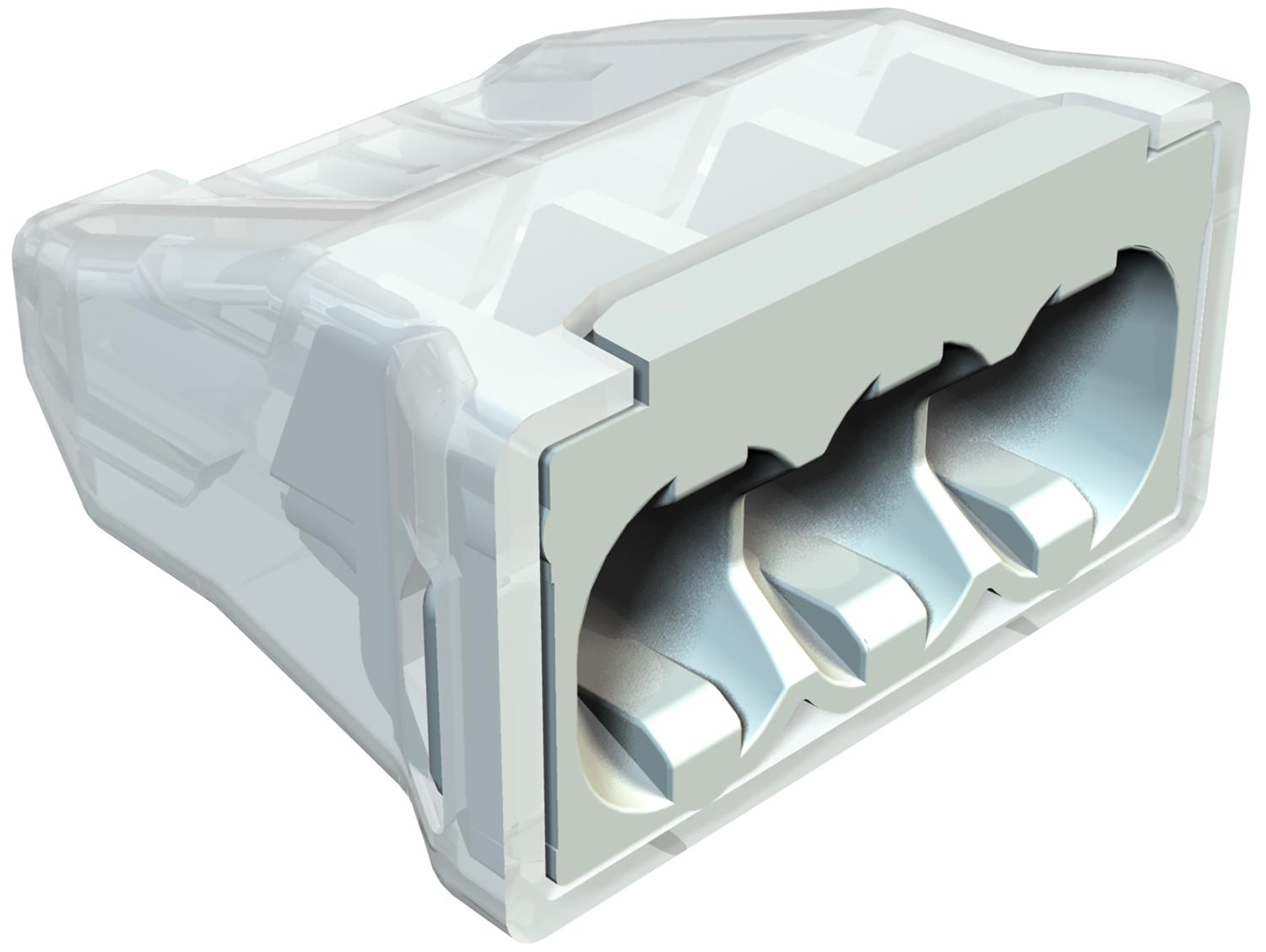

Rugós csatlakozókapcsok, 3-vezetékes
Rend. szám 2054485 | EAN-kód 4012195879916
- Termékleírás
-
TermékleírásEN 60998 szerint bevizsgálva
Csavar nélküli összekötő tömör vezetékek csatlakoztatásához.
Névleges keresztmetszet:
3 x 0,5 mm² - 2,5 mm² tömör vezeték
3 x 1,5 mm² - 2,5 mm² sodrott merev vezeték
Névleges feszültség 450 V
Névleges áram 24 A
Vezeték csupaszítási hossz: 8-9 mm
Vizsgáló nyílás: fáziskereső és vizsgáló pálca (max. Ø 2 mm)
Maximális környezeti hőmérséklet EN 60998 alapján 90 °C.
-
- Műszaki adatok
-
Műszaki adatok

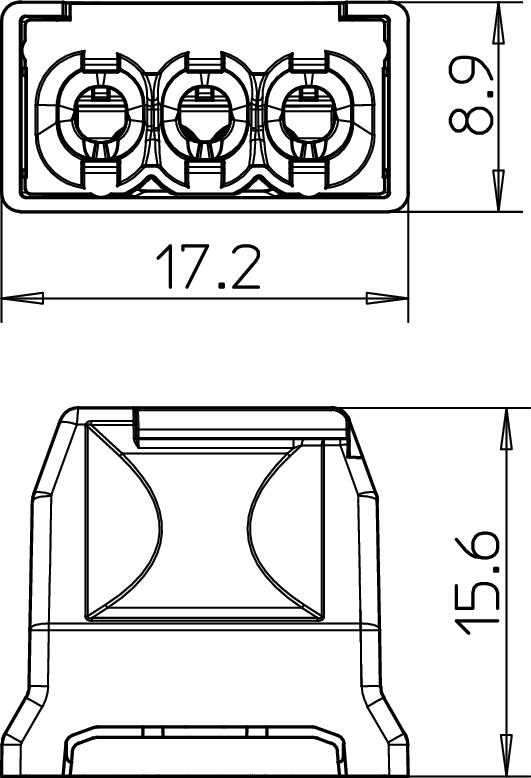

Alkalmazási hőmérséklet-tartomány max. 90 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Alkalmazható hajlékony vezetékekhez nem Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz nem Anyag Poliamid Egyhuzalos csatlakoztatható vezető min. keresztmetszete 0,5 mm² Emelőkarral nem hossz 17,2 mm Kapocshelyek száma pólusonként 3 Keresztmetszet 3 x 0,5 mm² - 2,5 mm² tömör vezeték 3 x 1,5 mm² - 2,5 mm² sodrott merev vezeték mm² lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Magasság 8,9 mm max. csatlakoztatható vezetékkeresztmetszet, egyhuzalos 2,5 mm² Méret 3x2,5mm² Névleges áramerősség 24 A Névleges feszültség 450 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 0,5 mm² Pólusszám 3 szélesség 15,6 mm Szín világosszürke; RAL 7035 Többhuzalos csatlakoztatható vezető max. keresztmetszete 2,5 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 1,5 mm² - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat 61 325 LGR / 2054485 , 0.05MB , pdfREACH Megfelelőségi nyilatkozat 61 325 LGR / 2054485 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat 61 325 LGR / 2054485 , 0.12MB , pdf
