Rögzítőszeglet US 3-/US 5-oszlophoz 40 | 190

morepic-1

morepic-2

Rögzítőszeglet US 3-/US 5-oszlophoz

Rend. szám 6019534 | EAN-kód 4012196653652

Rend. szám / Típus	6019534 / BW US 3/5 FT

szélesség	40 mm

Magasság	190 mm

Termékleírás

Termékleírás

Rögzítőszeglet egyedi tartószerkezetek létrehozásához U-oszlopokkal.

Műszaki adatok

Műszaki adatok

Állítható	igen
Anyag	acél
Anyagvastagság	4 mm
Csavartartozékkal	igen
Felület	merítetten tűzihorganyzott
hossz	80 mm

Kivitel	Rögzítőidom
Magasság	190 mm
Méret	190x80
Profilformákhoz megfelelő	U-profil
szélesség	40 mm
Tűzálló kábelrendszerek –	nem

Minden típus

Minden típus

Típus	szélesség	Magasság	Rend. szám	Mennyiség	Legkisebb eladási egység
BW US 3/5 FT	40 mm	190 mm	6019534	Darab	5 Darab

Letöltések

Útmutató Tűzvédelem az elektrotechnikában - Útmutató a tűzbiztos épületinstallációhoz , 2.10MB , pdf

Útmutató KTS Kabeltragsysteme , 1.61MB , pdf

Brosúra Zwischendeckeninstallationen , 2.70MB , pdf

Katalógus Kabeltragsysteme , 45.23MB , pdf

Szerelési útmutató General information on the mounting , 2.61MB , pdf

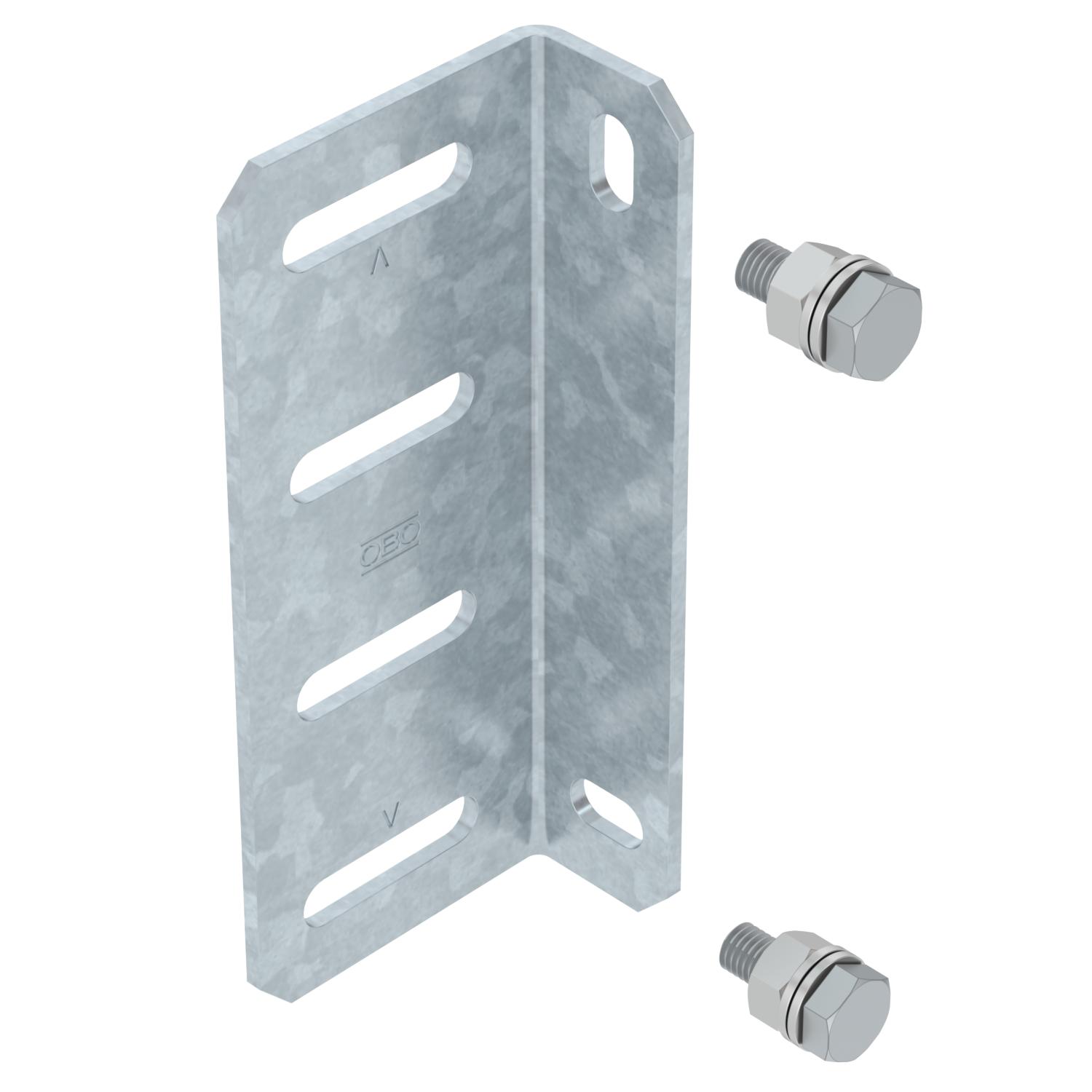

Termékgrafika BW US 3/5 FT / 6019534, 76.67 kB, jpg

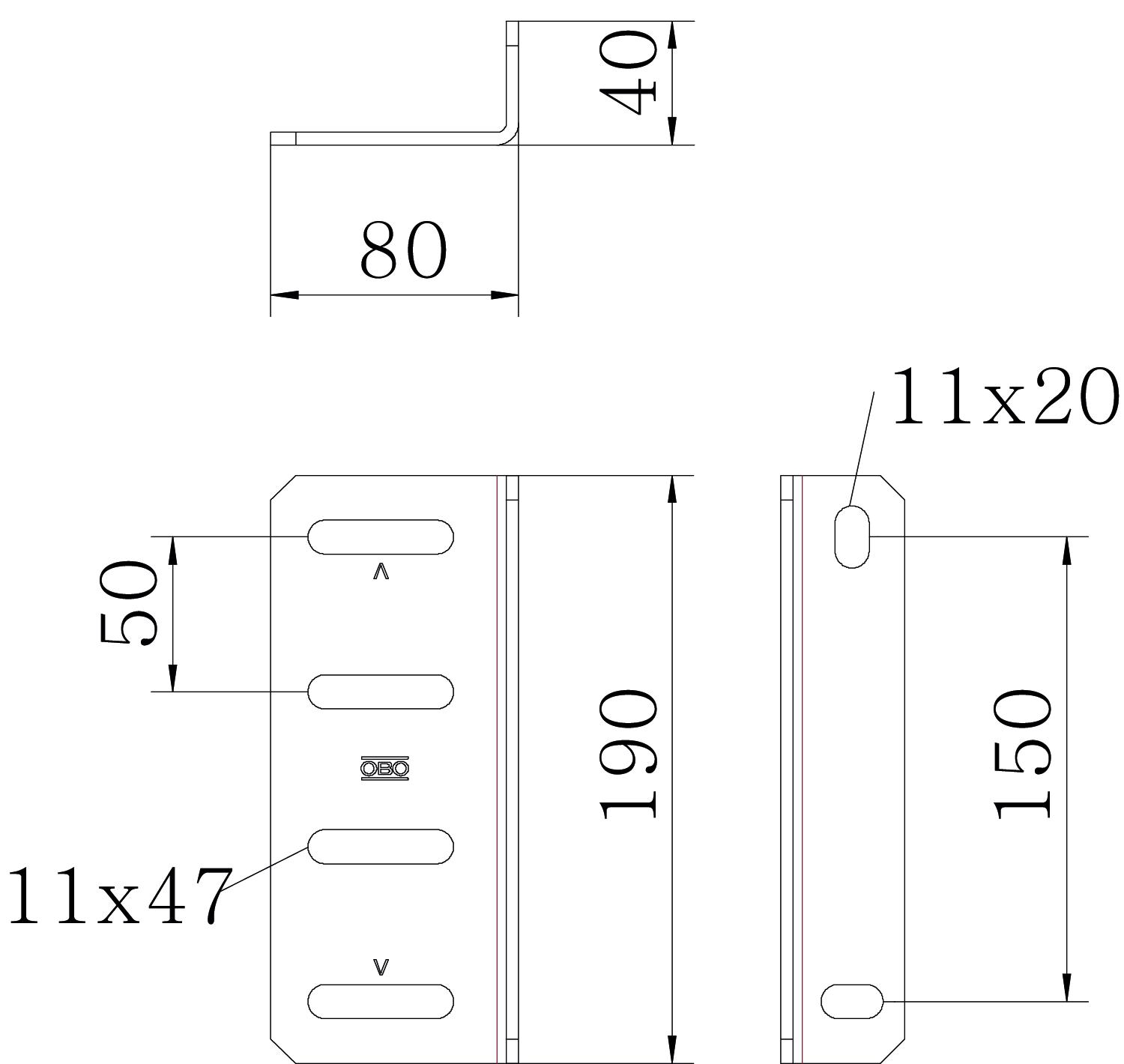

Méretezett rajz BW US 3/5 FT / 6019534, 68.85 kB, jpg

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg

6019534_KSTP1.stp, 134.99 kB

Befestigungswinkel- BW US 3_5 FT.rfa, 380.00 kB
