Rendszermegoldás, T2 típusú SPD, V20, elosztódobozban, 1+NPE, 280V
Rend. szám 5095381 | EAN-kód 4012196423194
- Termékleírás
-
Termékleírás2. típusú SPD az MSZ EN 61643-11 szerint
• Az MSZ HD 60364-4-443 szerinti túlfeszültség-védelemhez

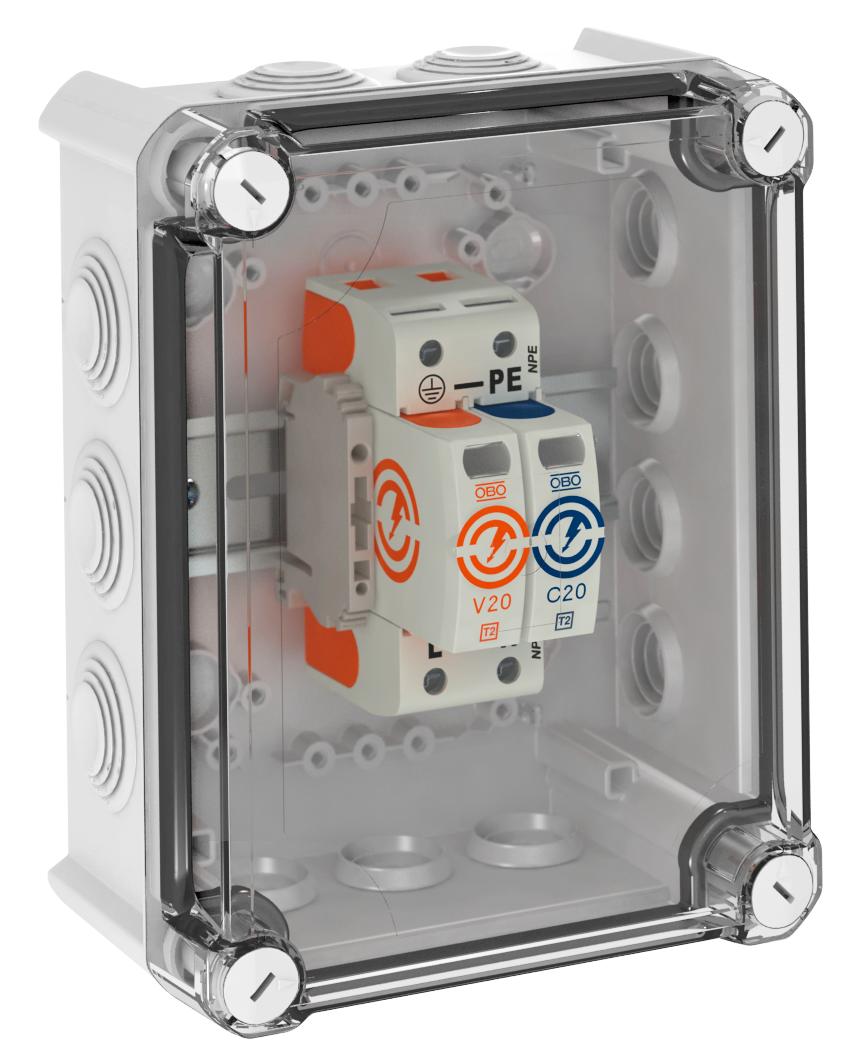

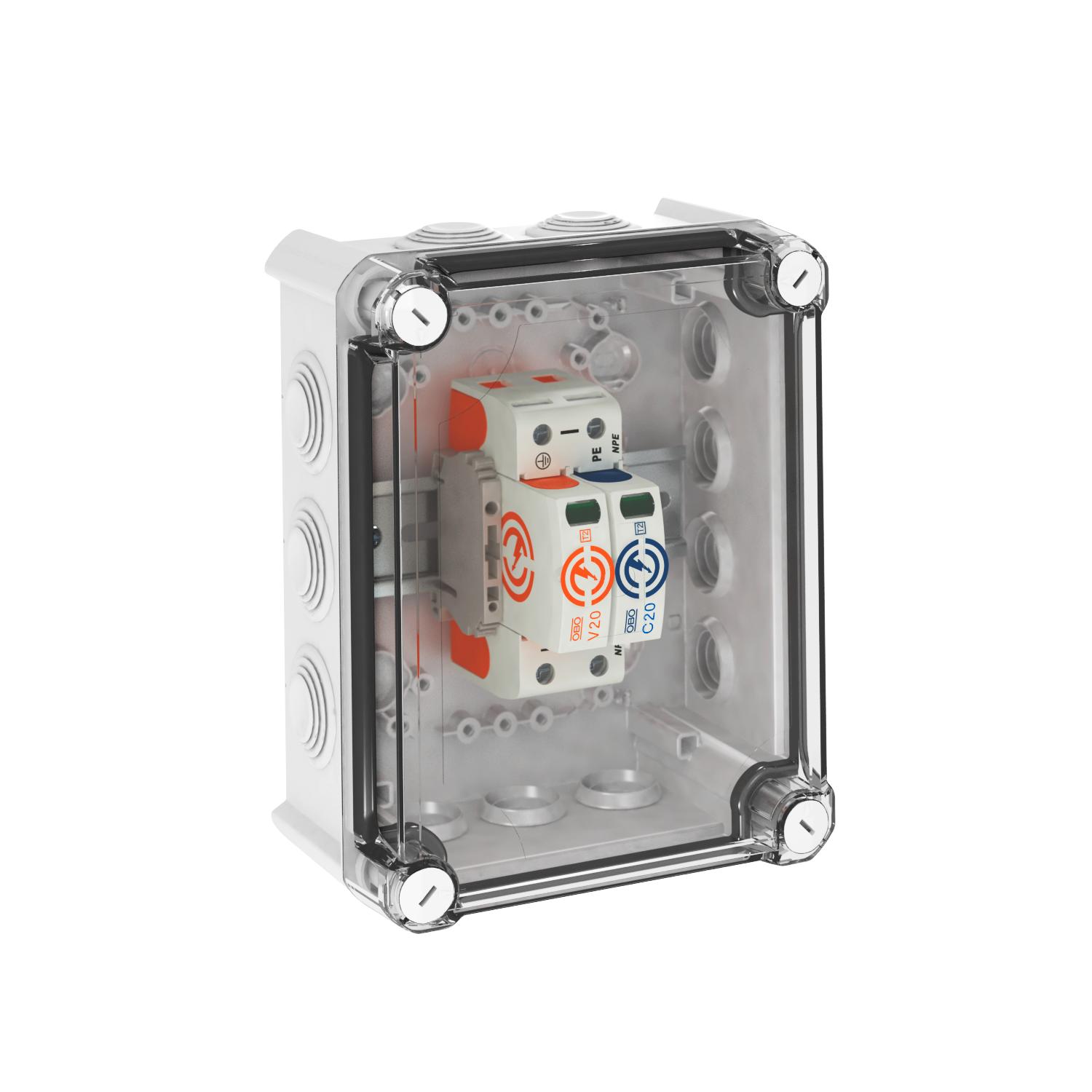

• Kompletten, előszerelve és csatlakoztatásra készen, polikarbonát elosztódobozban (IP66)
• Levezetőképesség 40 kA (8/20) pólusonként, nagyteljesítményű varisztorokkal
Alkalmazás: Potenciálkiegyenlítés a fő- és alelosztóban. Kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 1+N/PE CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,4935 kg CO₂e / 1 Darab FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 21 AWG FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² Forgatónyomaték 4 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hálózattípus egyéb Integrierte Vorsicherung nem Jelzés a készüléken optikai Korlátozási feszültség [L-N] @ 1 kA 0,7 kV Korlátozási feszültség [L-N] @ 5 kA 0,9 kV Legmagasabb tartós feszültség (L-N) 280 V Legmagasabb tartós feszültség (N-PE) 255 V Legmagasabb tartós feszültség, DC 350 V Levezetőképesség (8/20 μs) [összes] 60 kA Max. hálózatoldali túláramvédelem 160 A gL/gG Max. tartós feszültség, AC 280 V Maximaler Ableitstoßstrom (8/20 μs) [L-N] 40 kA Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 40 kA Méret 280V Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Mindestabstand 1,5 mm MSZ EN 61643-11 szerinti SPD 2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 40 kA Névleges levezetőképesség (8/20 µs) 20 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA SPD az IEC EN 61643-1 szerint II. osztály SPD az UL 1449 szerint 4. típus Szerelési mód előszerelt a házban Távjelzés nem TOV-Spannung [L-N] - fail safe mode - 120 min 440 V TOV-Spannung [L-N] - withstand mode - 5 s 335 V TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤1,3 Védettség IP66 Vizsgálati osztály 2. típus igen zárlati szilárdság igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Zulassungen UL - Minden típus
