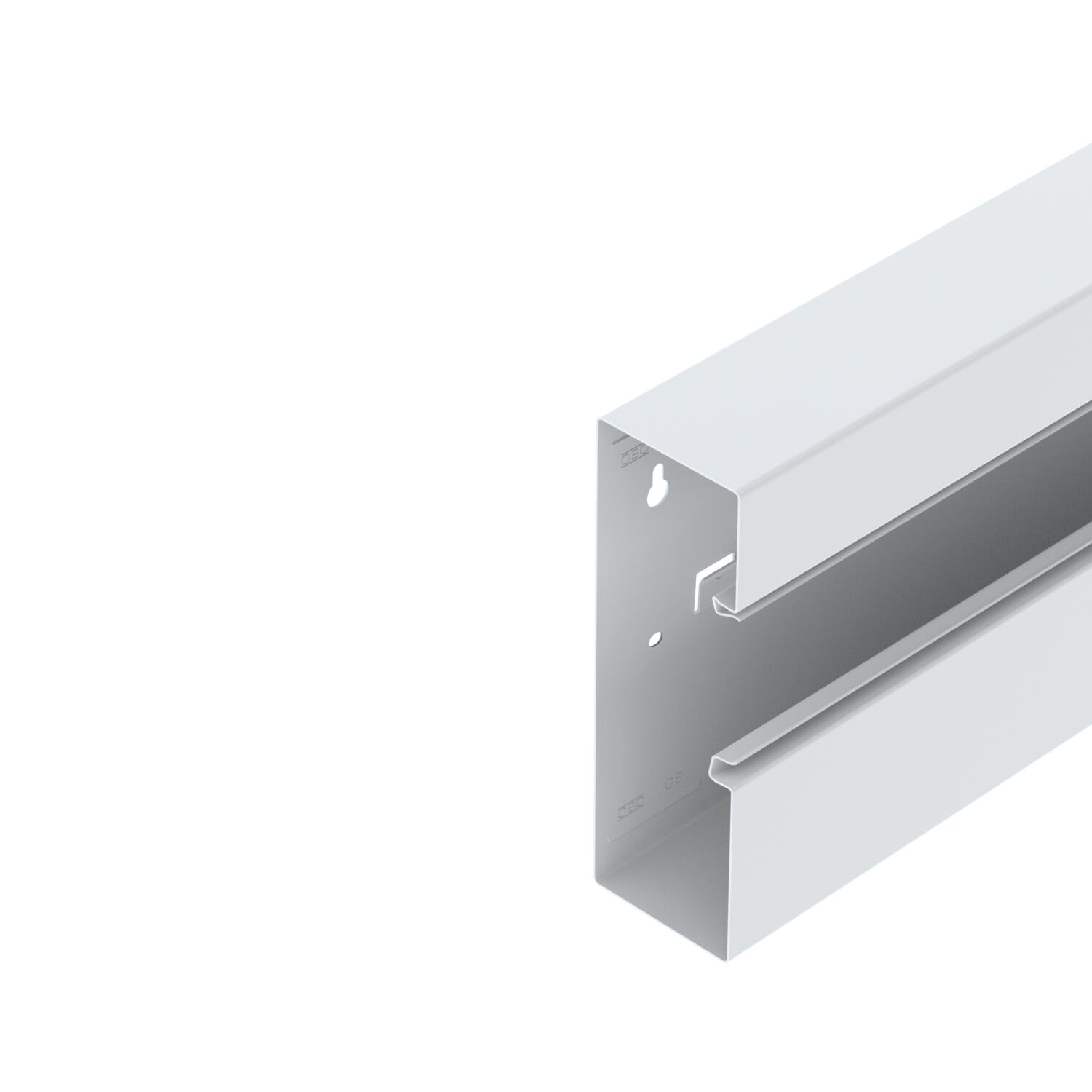

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 210 mm, csatornamagasság 70 mm, aszimmetrikus 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 210 mm, csatornamagasság 70 mm, aszimmetrikus

Rend. szám 6278000 | EAN-kód 4012195663744

Rend. szám / Típus	6278000 / GS-A70210RW

hossz	2000 mm

Termékleírás

Termékleírás

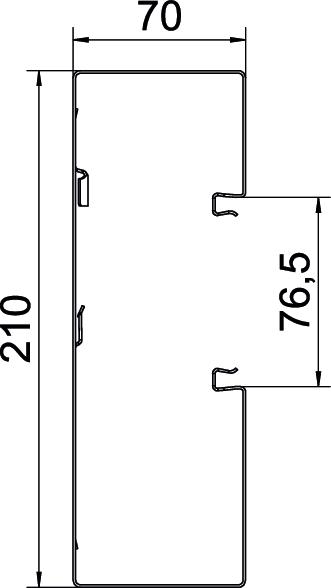

A GS szerelvénybeépítő csatorna a falra vagy rögzítőkonzolokra történő szerelésre alkalmas. A GS szerelvénybeépítő csatorna acéllemez válaszfal beépítésre alkalmas, mechanikus rögzítőfülekkel rendelkezik. A csatorna alsó részei közötti potenciálkiegyenlítés az összekötőn keresztül történik. A fedél és az alsó rész között szabadalmaztatott speciális csatornafedél biztosítja a potenciálkiegyenlítést. A fedélnyílás ténylegesen 76,5 mm. A fedelet külön kell megrendelni.

A maximum 3000 mm hosszú csatornatestek és csatornafedelek, valamint más RAL-színek külön kérésre megvalósíthatók. A festett szerelvénybeépítő csatornák látható felülete be van fóliázva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	acél
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,32 kg CO₂e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Fenékperforálás	fenékperforálással
Halogénmentes	igen
Hasznos keresztmetszet	12700 mm²

hátsó fal kialakítása (belül)	reteszelővel
hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	70 mm
Méret	70x210x2000
Schutzgrad IK-Code	IK10
szélesség	210 mm
Szerelési perforálás a padlóban	igen
Szimmetrikus	nem
Szín	hófehér; RAL 9010
téglalap alakú kialakítás	igen
Védettség	IP30
Védőfólia	igen

Minden típus

Minden típus

Típus	hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GS-A70210RW	2000 mm	6278000	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő GS-KUP70	GS-KUP70	6277290	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés	7ZE	6288790	Darab	50 Darab
Csatornafedél, acéllemez	GS-OTRW	6279850	m	2 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

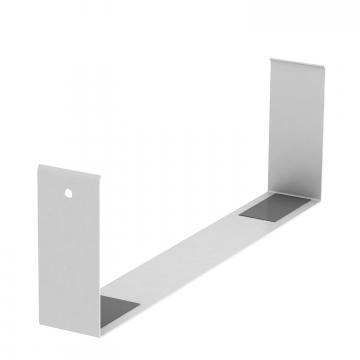

Toldásponti takarólemez, csatornamagasság 70 mm	G-SVS70210RW	6279772	Darab	1 Darab

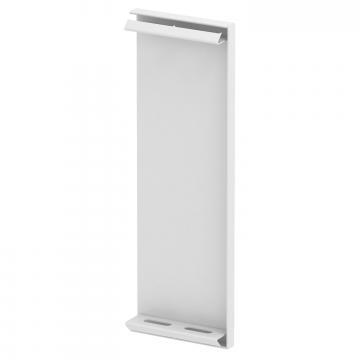

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GS-70210 típus	GS-E70210RW	6278070	Darab	1 Darab
Válaszfal, GS-TW70	GS-TW70	6277090	m	2 m

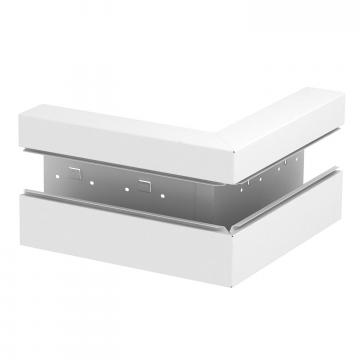

Külső sarokelem, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GS-A70210 típus	GS-AA70210RW	6278010	Darab	1 Darab
Külső sarokfedél, acéllemez	GS-OTARW	6279870	Darab	1 Darab

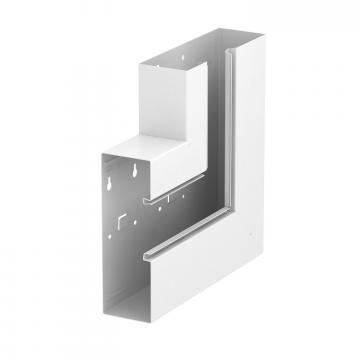

Lapos sarokidom, aszimmetrikus, emelkedő, Rapid 80 szerelvénybeépítő csatornához, GS-A70210 típus	GS-AFS70210RW	6278020	Darab	1 Darab

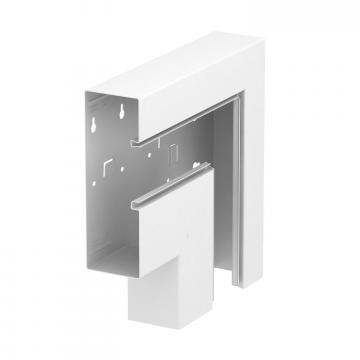

Lapos sarokidom, aszimmetrikus, eső, Rapid 80 szerelvénybeépítő csatornához, GS-A70210 típus	GS-AFF70210RW	6278030	Darab	1 Darab
Lapos sarokelemfedél, acéllemez	GS-OTFRW	6279860	Darab	1 Darab

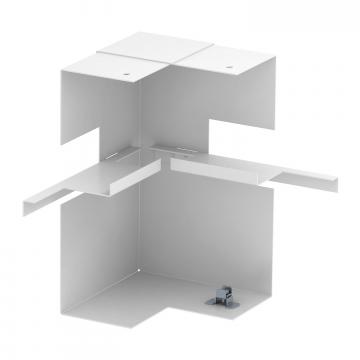

Belső sarokelem, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GS-A70210 típus	GS-AI70210RW	6278050	Darab	1 Darab
T-elem, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GS-A70210 típus	GS-AT70210RW	6278060	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
