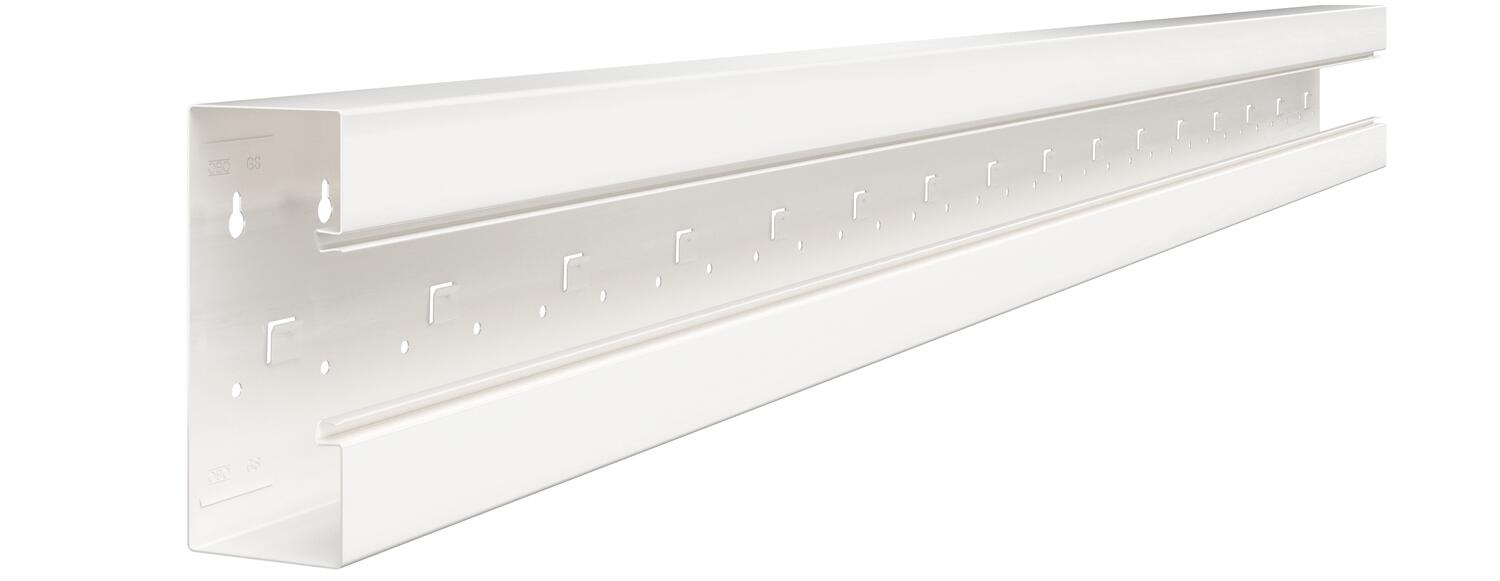

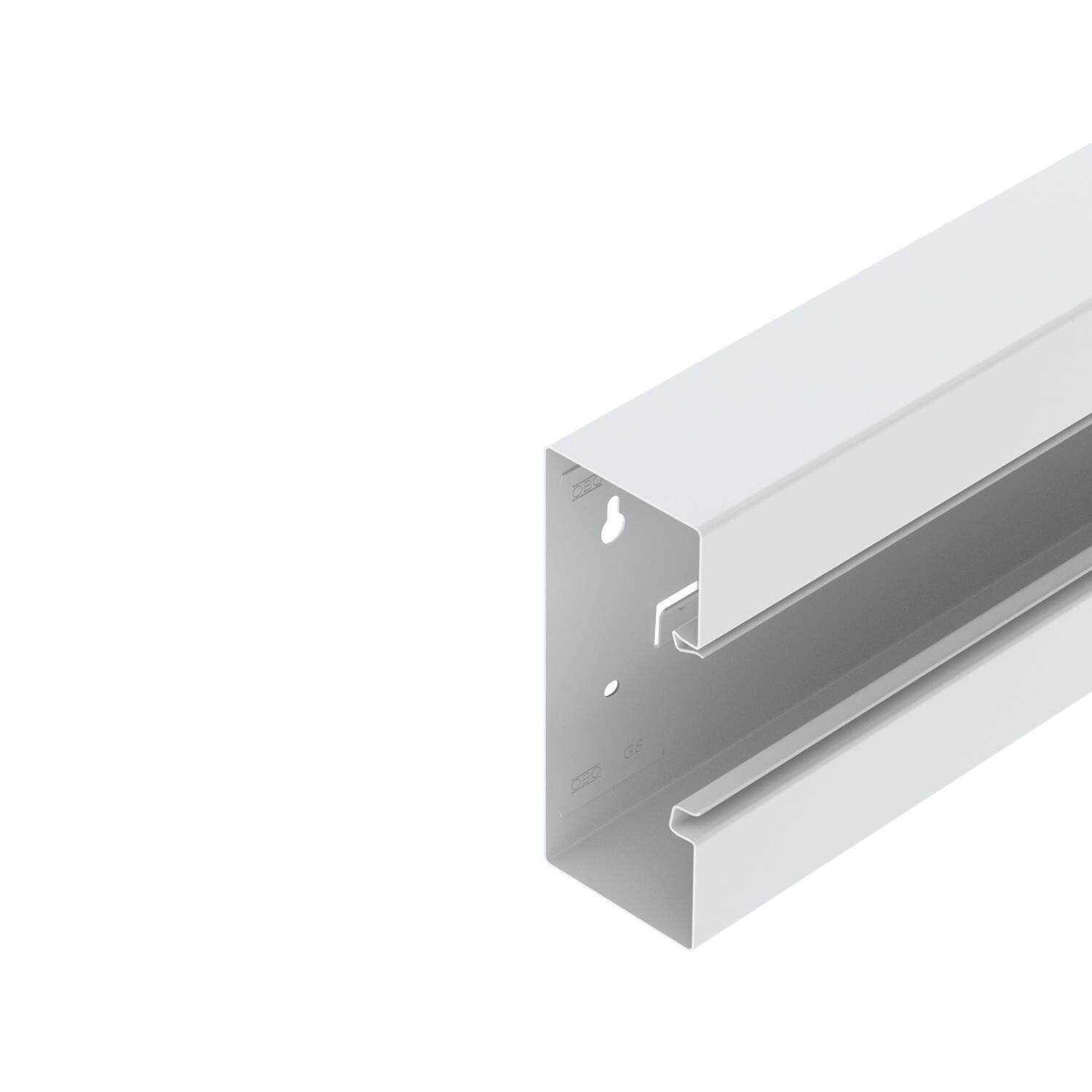

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, szimmetrikus
Rend. szám 6277600 | EAN-kód 4012195662174
- Termékleírás
-
TermékleírásA GS szerelvénybeépítő csatorna a falra vagy rögzítőkonzolokra történő szerelésre alkalmas. A GS szerelvénybeépítő csatorna acéllemez válaszfal beépítésre alkalmas, mechanikus rögzítőfülekkel rendelkezik. A csatorna alsó részei közötti potenciálkiegyenlítés az összekötőn keresztül történik. A fedél és az alsó rész között szabadalmaztatott speciális csatornafedél biztosítja a potenciálkiegyenlítést. A fedélnyílás ténylegesen 76,5 mm. A fedelet külön kell megrendelni.
A maximum 3000 mm hosszú csatornatestek és csatornafedelek, valamint más RAL-színek külön kérésre megvalósíthatók. A festett szerelvénybeépítő csatornák látható felülete be van fóliázva.
-
- Műszaki adatok
-
Műszaki adatok

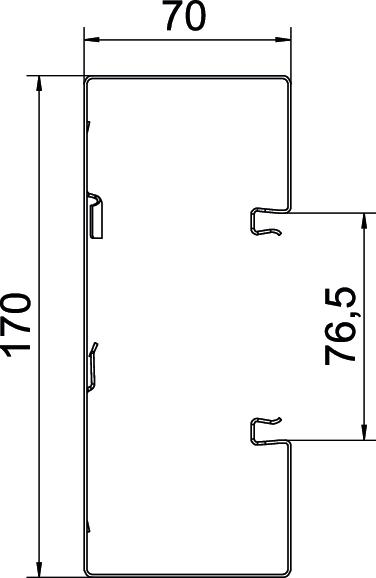

A dugaszolható választófalak száma 1 A felső részek szerelési módja Belül vezetett A felsőrészek darabszáma 1 Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Antibakteriális kezelés nem Anyag acél CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,236 kg CO₂e / 1 Méter Csatorna-összekötő nem fedéllel együtt nem fedélszélesség 76,5 mm Fenékperforálás fenékperforálással Halogénmentes igen Hasznos keresztmetszet 10010 mm² hátsó fal kialakítása (belül) reteszelővel hossz 2000 mm Kábeltartó kapcsok nem Magasság 70 mm Méret 70x170x2000 Schutzgrad IK-Code IK10 szélesség 170 mm Szerelési perforálás a padlóban igen Szimmetrikus igen Szín hófehér; RAL 9010 téglalap alakú kialakítás igen Védettség IP30 Védőfólia igen - Minden típus
-
Rendszertartozékok
- Letöltések
-
EU megfelelőségi nyilatkozat GS-S70170RW / 6277600 , 0.15MB , pdfUK megfelelőségi nyilatkozat GS-S70170RW / 6277600 , 0.14MB , pdfREACH Megfelelőségi nyilatkozat GS-S70170RW / 6277600 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat GS-S70170RW / 6277600 , 0.12MB , pdfJelhasználati engedély VDE jelölésengedély Rapid 80 szerelvénybeépítő csatornák, acéllemez , 0.11MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
Összekötő GS-KUP70
Szerelvénydoboz, egyes, 71GD6
Szerelvénydoboz, kettes, 71GD7-2
Húzásmentesítés
Csatornafedél, acéllemez
Bepattintható kapocs RKV3V
Toldásponti takarólemez, csatornamagasság 70 mm
Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GS-70170
Válaszfal, GS-TW70

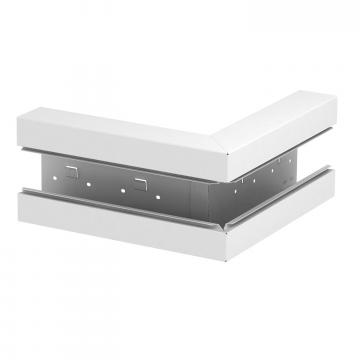

Külső sarokelem, Rapid 80 szerelvénybeépítő csatornához, GS-S70170, szimmetrikus
Külső sarokfedél, acéllemez
Lapos sarokelem, Rapid 80 szerelvénybeépítő csatornához, GS-S70170 típus, szimmetrikus
Lapos sarokelemfedél, acéllemez
Belső sarokelem, Rapid 80 szerelvénybeépítő csatornához, GS-S70170 típus, szimmetrikus
T-elem, Rapid 80 szerelvénybeépítő csatornához, GS-S70170, szimmetrikus
Kábeltartó kapocs KL80A
Védővezető-csatlakozókapocs
Csatlakozóaljzat egység, AR45, kettes
