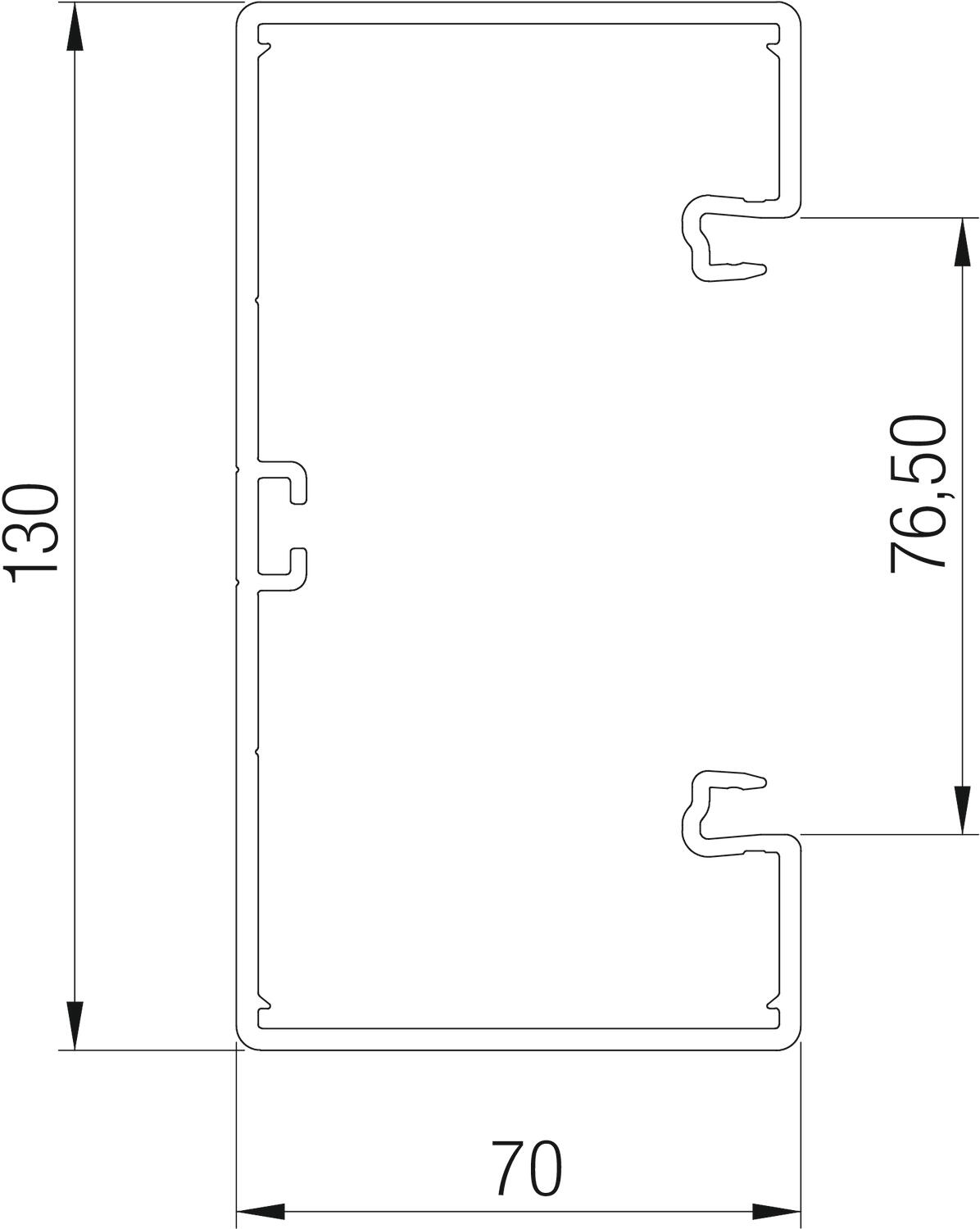

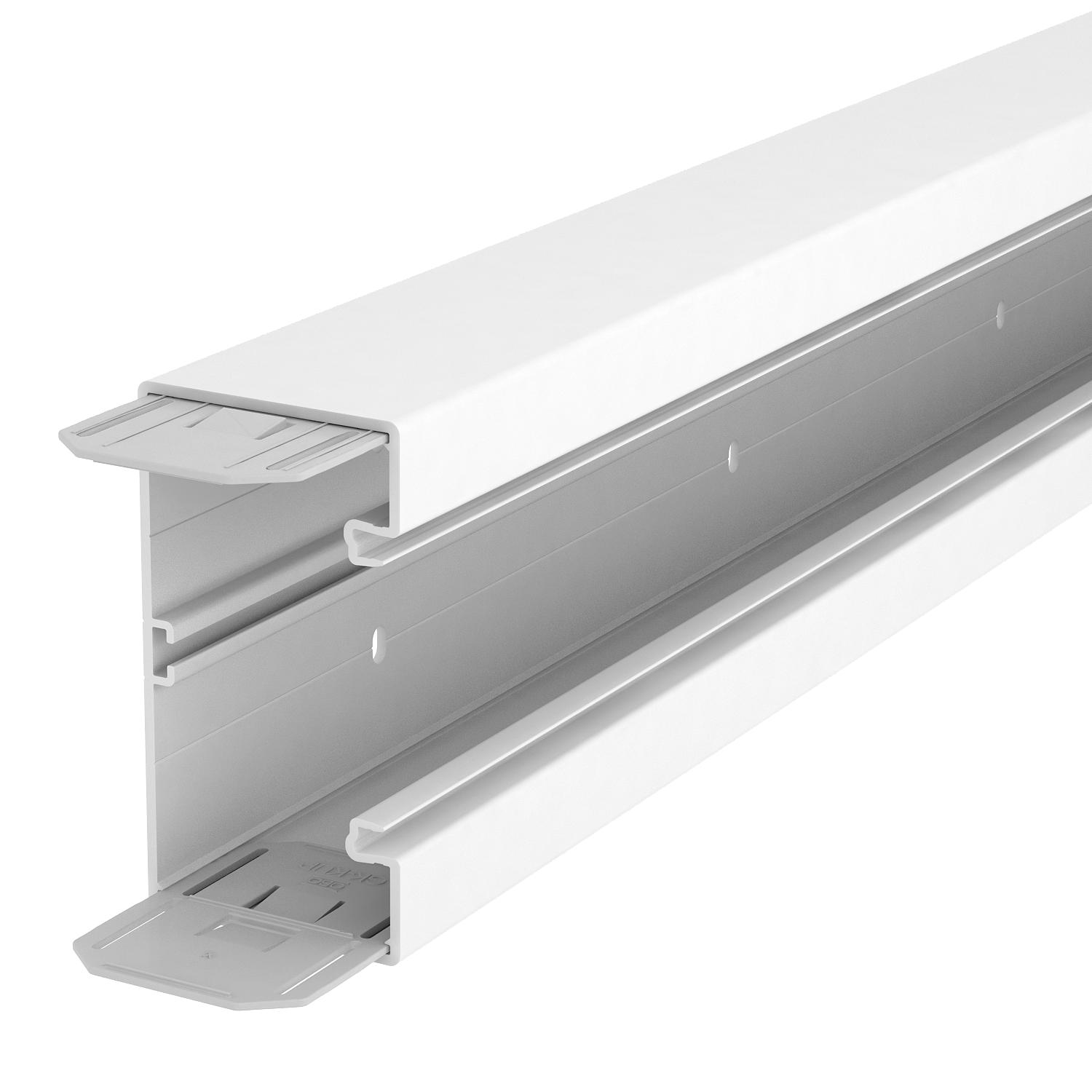

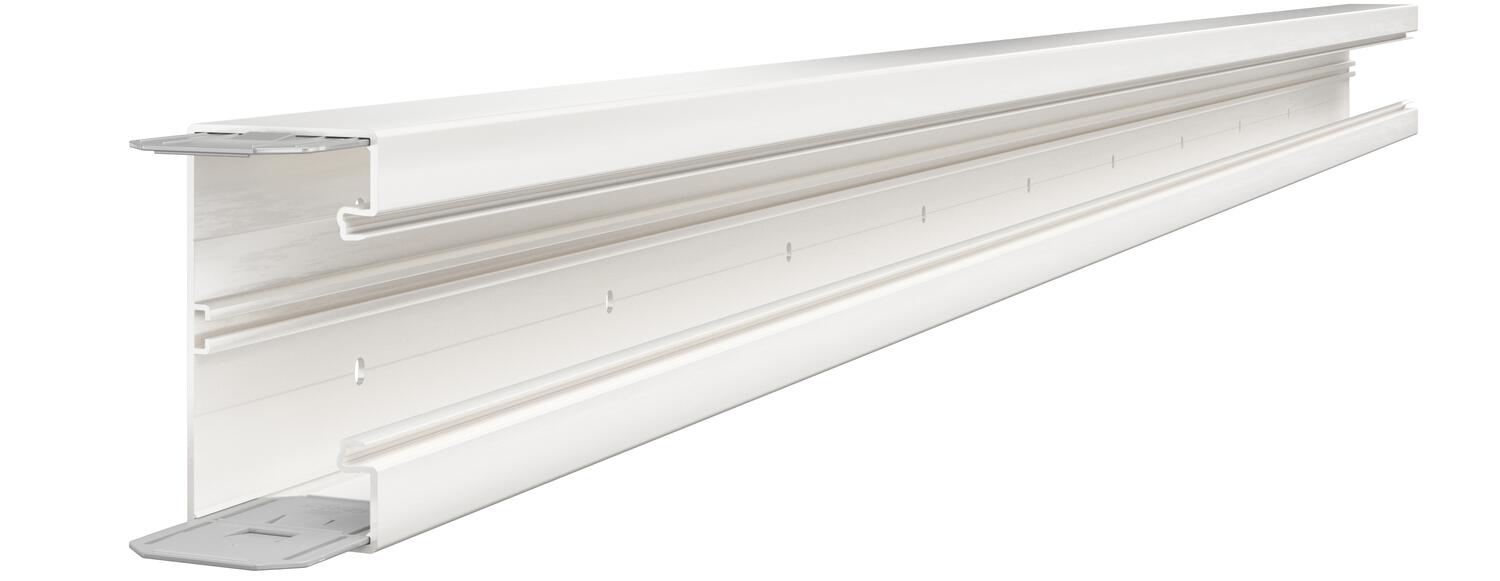

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 130 mm, csatornamagasság 70 mm

Rend. szám 6274500 | EAN-kód 4012195656739

2000 mm
Termékleírás
Termékleírás
Az ólommentes polivinilkloridból készült GK szerelvénybeépítő csatorna közvetlenül a falra vagy fali konzolokra szerelhető. A rögzítés a csatornában lévő, szabályosan elrendezett perforáción keresztül történik. A GK szerelvénybeépítő csatorna a fenéken műanyag válaszfal tartására alkalmas C-profilsínnel rendelkezik. A 71GD... sorozat szerelvénydobozaiba a hagyományos szerelvények, valamint a Modul45 installációs szerelvények építhetők be. A rendszernyílás 76,5 mm. Minden szál csatorna az egyik oldalán egy pár összekötővel van ellátva. A fedelet külön kell megrendelni.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
  • GK szerelvénybeépítő csatorna, csatornamélység 70 mm
  • Szerelés oldalfalra
  • Konzolszerelés
  • fedélnyílás 80 mm
  • szerelvények
  • Védőérintkezős dugaszolóaljzat
Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma 1
A felső részek szerelési módja Belül vezetett
A felsőrészek darabszáma 1
Alkalmazási hőmérséklet-tartomány max. 60 °C
Alkalmazási hőmérséklet-tartomány min. -15 °C
Antibakteriális kezelés nem
Anyag Poli(vinil-klorid)
CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,547 kg CO₂e / 1 Méter
Csatorna-összekötő igen
fedéllel együtt nem
fedélszélesség 76,5 mm
Fenékperforálás fenékperforált
Halogénmentes nem
Hasznos keresztmetszet 7600 mm²
hátsó fal kialakítása (belül) Folyamatos C-profil
hossz 2000 mm
Kábeltartó kapcsok nem
Magasság 70 mm
Méret 70x130x2000
Schutzgrad IK-Code IK08
szélesség 130 mm
Szerelési perforálás a padlóban igen
Szimmetrikus igen
Szín hófehér; RAL 9010
téglalap alakú kialakítás igen
Védettség IP30
Védőfólia igen
Minden típus

Minden típus

Típus hossz Szín Rend. szám Mennyiség Legkisebb eladási egység
GK-70130RW 2000 mm hófehér; RAL 9010 6274500
8 m
GK-70130CW 2000 mm krémfehér; RAL 9001 6274501
8 m
GK-70130LGR 2000 mm világosszürke; RAL 7035 6274502
8 m
GK-70130GR 2000 mm kőszürke; RAL 7030 6274506
8 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szerelvénydoboz, egyes, 71GD6 Szerelvénydoboz, egyes, 71GD6 71GD6 6288610
5 Darab
Szerelvénydoboz, kettes, 71GD7-2 Szerelvénydoboz, kettes, 71GD7-2 71GD7-2 6288608
2 Darab
Húzásmentesítés Húzásmentesítés 7ZE 6288790
50 Darab
Csatornafedél, műanyag, sima Csatornafedél, műanyag, sima GK-OTGRW 6278680
16 m

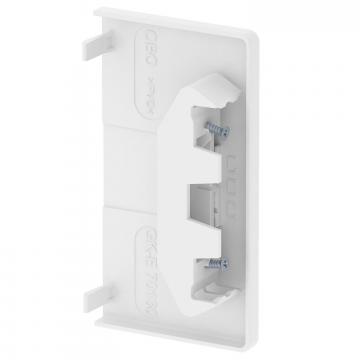

Véglezáró elem, Rapid 80-as szerelvénybeépítő csatornához, 70130 típus Véglezáró elem, Rapid 80-as szerelvénybeépítő csatornához, 70130 típus GK-E70130RW 6274570
1 Darab
Válaszfal GK-TW70 Válaszfal GK-TW70 GK-TW70 6274900
40 m

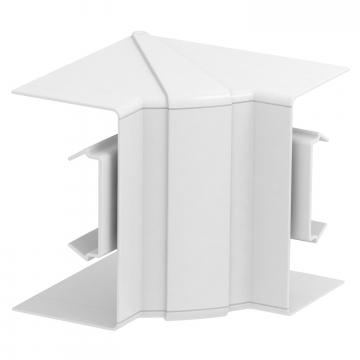

Belső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus Belső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus GK-IH70130RW 6274440
1 Darab

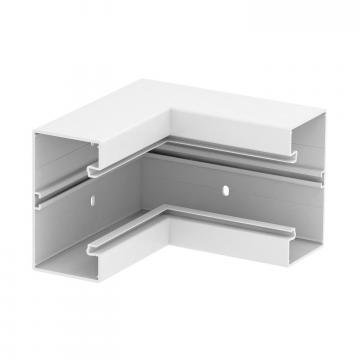

Belső sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus Belső sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus GK-I70130RW 6274540
1 Darab

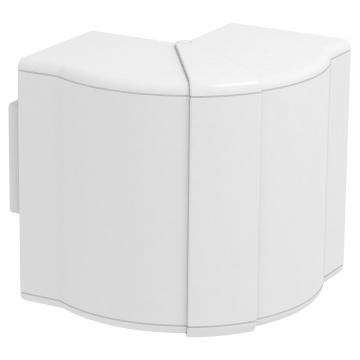

Külső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus Külső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus GK-AH70130RW 6274410
1 Darab

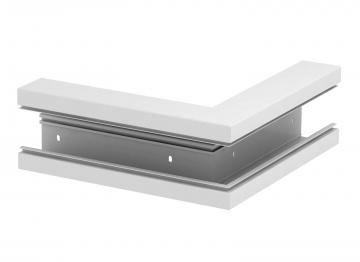

Külső sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus Külső sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus GK-A70130RW 6274510
1 Darab
Külső sarokfedél, műanyag, sima Külső sarokfedél, műanyag, sima GK-OTGARW 6274790
2 Darab

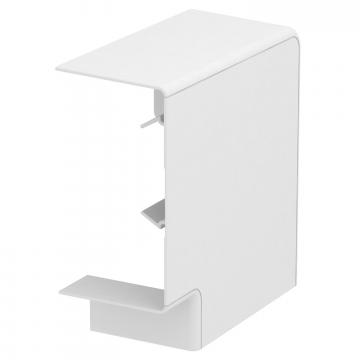

Lapos sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus Lapos sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70130 típus GK-FH70130RW 6274420
1 Darab

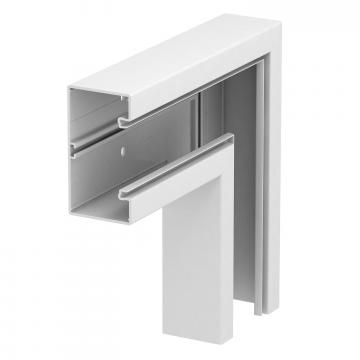

Lapos sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus Lapos sarokelem, Rapid 80-as szerelvénybeépítő csatornához, GK-70130 típus GK-F70130RW 6274520
1 Darab
Lapos sarokelemfedél, műanyag, sima Lapos sarokelemfedél, műanyag, sima GK-OTGFRW 6274490
1 Darab

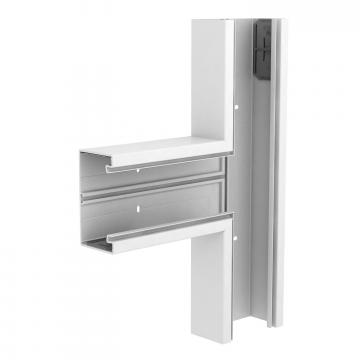

T-idom, Rapid 80 szerelvénybeépítő csatornához, GK-70130 típus T-idom, Rapid 80 szerelvénybeépítő csatornához, GK-70130 típus GK-T70130RW 6274560
1 Darab
Kábeltartó kapocs KL80A Kábeltartó kapocs KL80A KL80A 6288640
20 Darab
Csatlakozóaljzat egység, AR45, kettes Csatlakozóaljzat egység, AR45, kettes SDE-RW D0RW2 6119407
1 Darab
Letöltések

Letöltés

EU megfelelőségi nyilatkozat GK-70130RW / 6274500 , 0.15MB , pdf
Letöltés
REACH Megfelelőségi nyilatkozat GK-70130RW / 6274500 , 0.12MB , pdf

Letöltés
Letöltés

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
