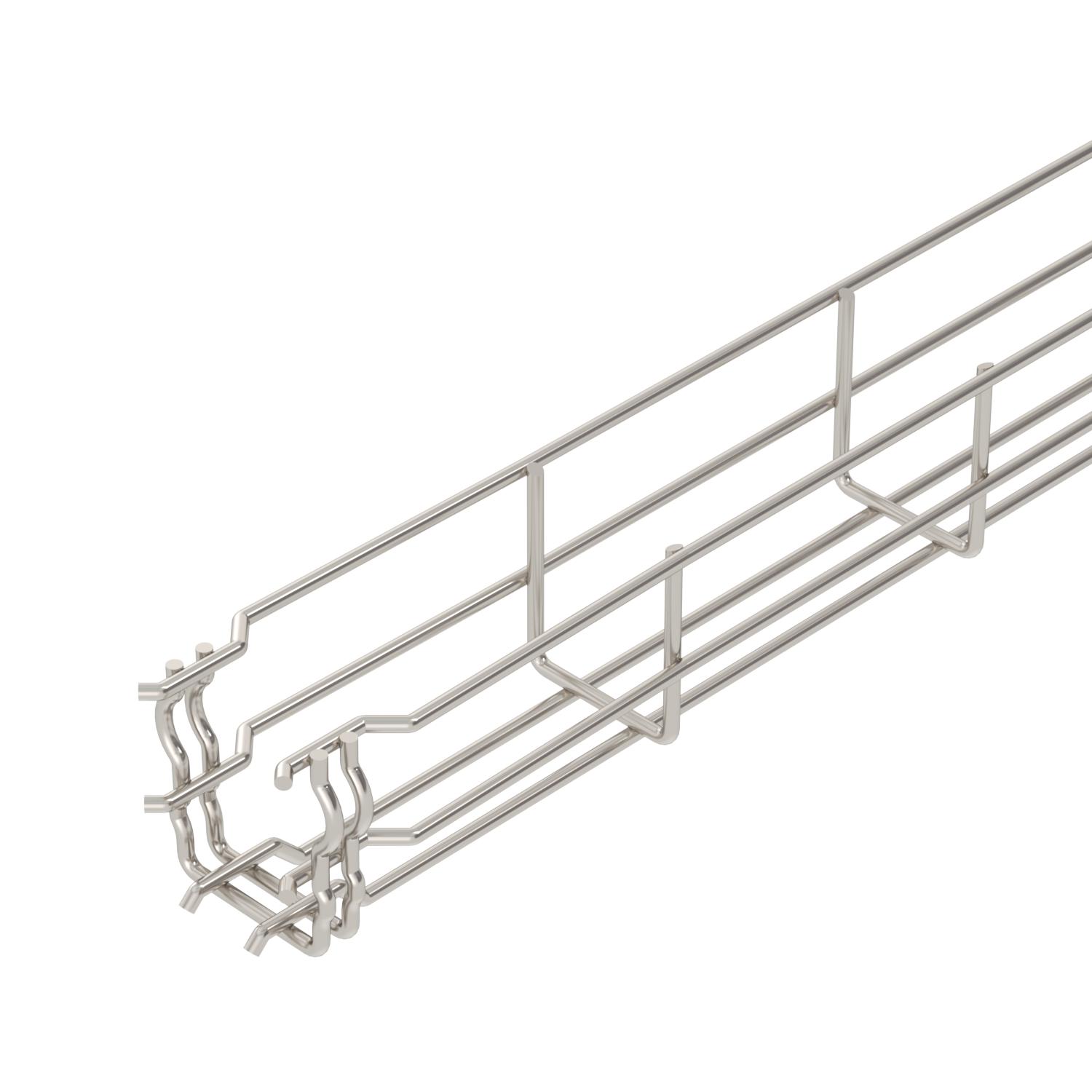

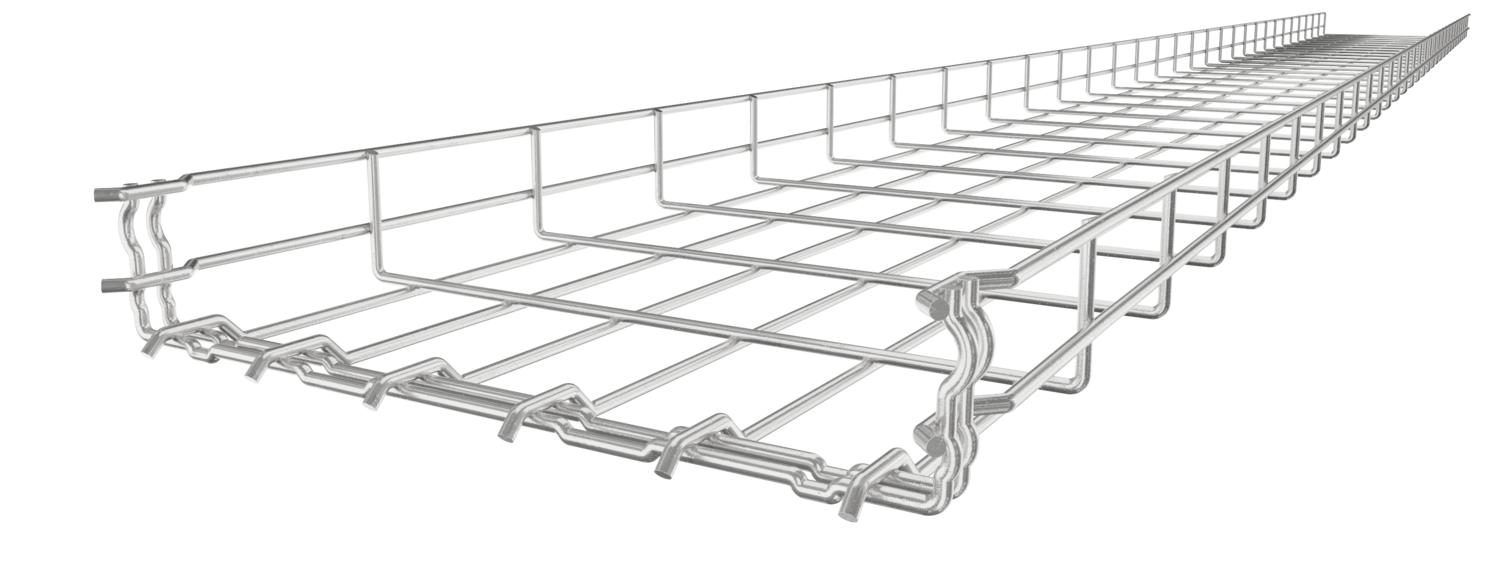

Rácsos kábeltálca, GR-Magic® 55 A4
Rend. szám 6001087 | EAN-kód 4012195431046
- Termékleírás
-
Termékleírás55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
-
- Műszaki adatok
-
Műszaki adatok

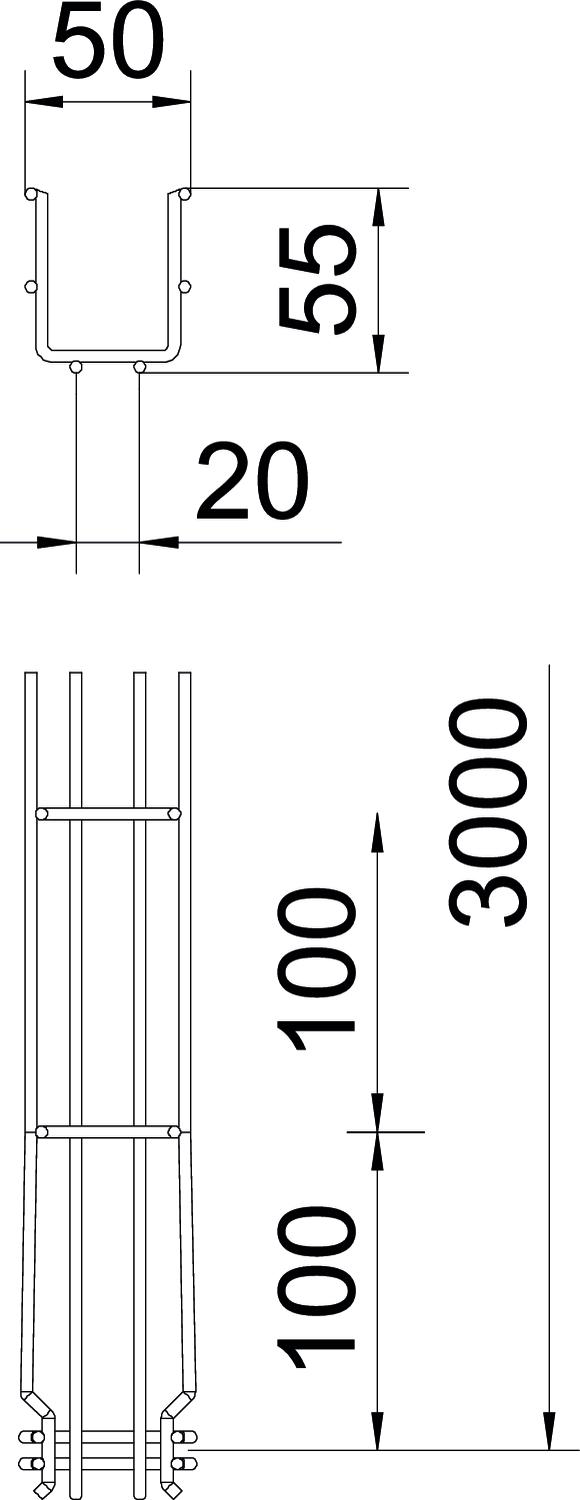

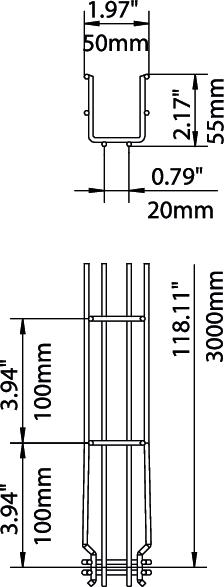

Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 52 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,41 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 58 mm Hasznos keresztmetszet 16 cm² Hasznos keresztmetszet 1600 mm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 2,17 in Magasság 55 mm Méret 55x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott igen szélesség 50 mm szélesség 1,97 in Szín nemesacél Támaszköz 1,0 m 0,35 kN/m Támaszköz 1,5 m 0,2 kN/m Támaszköz 2,0 m 0,1 kN/m Támaszköz 2,5 m 0,1 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Tűzvédelem Kábelspecifikus tűzálló kábeltartó-szerkezetek Műszaki adatok
GRM 55 VA típusú rácsos tálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Sarokösszekötő
GEV 36 A4 6016764 10 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 A4
TSG 45 A4 6062028 3 m - Letöltések
-
