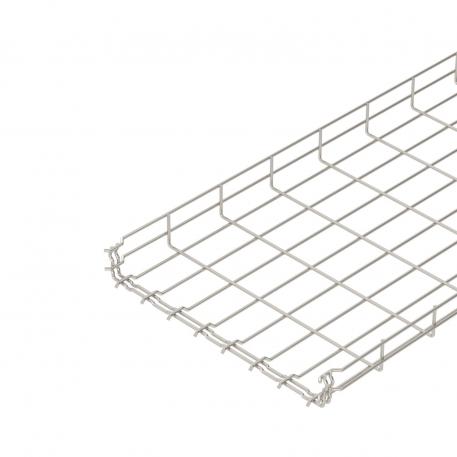

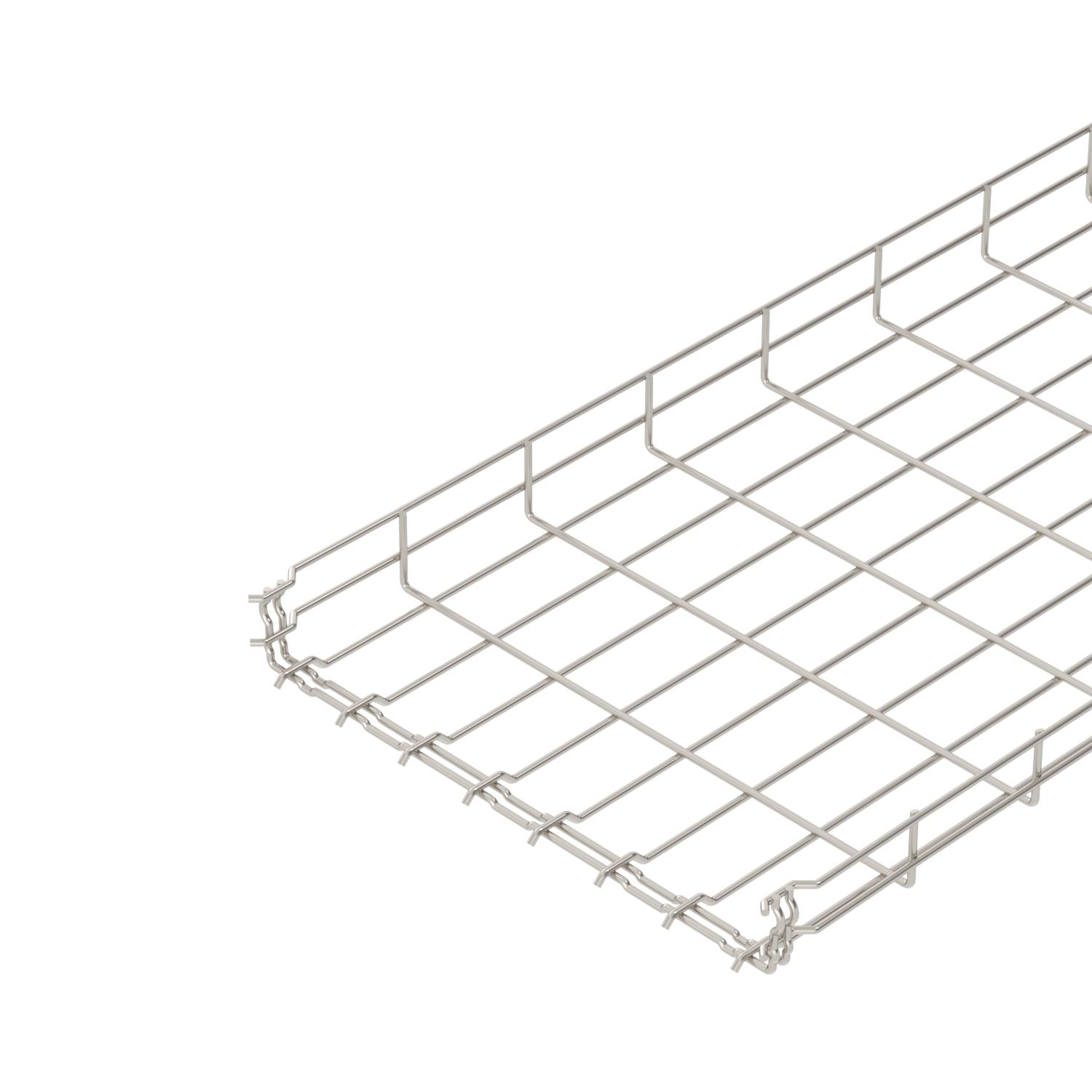

Rácsos kábeltálca, GR-Magic® 55 A4
Rend. szám 6001095 | EAN-kód 4012195166085
- Termékleírás
-
Termékleírás55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
-
- Műszaki adatok
-
Műszaki adatok

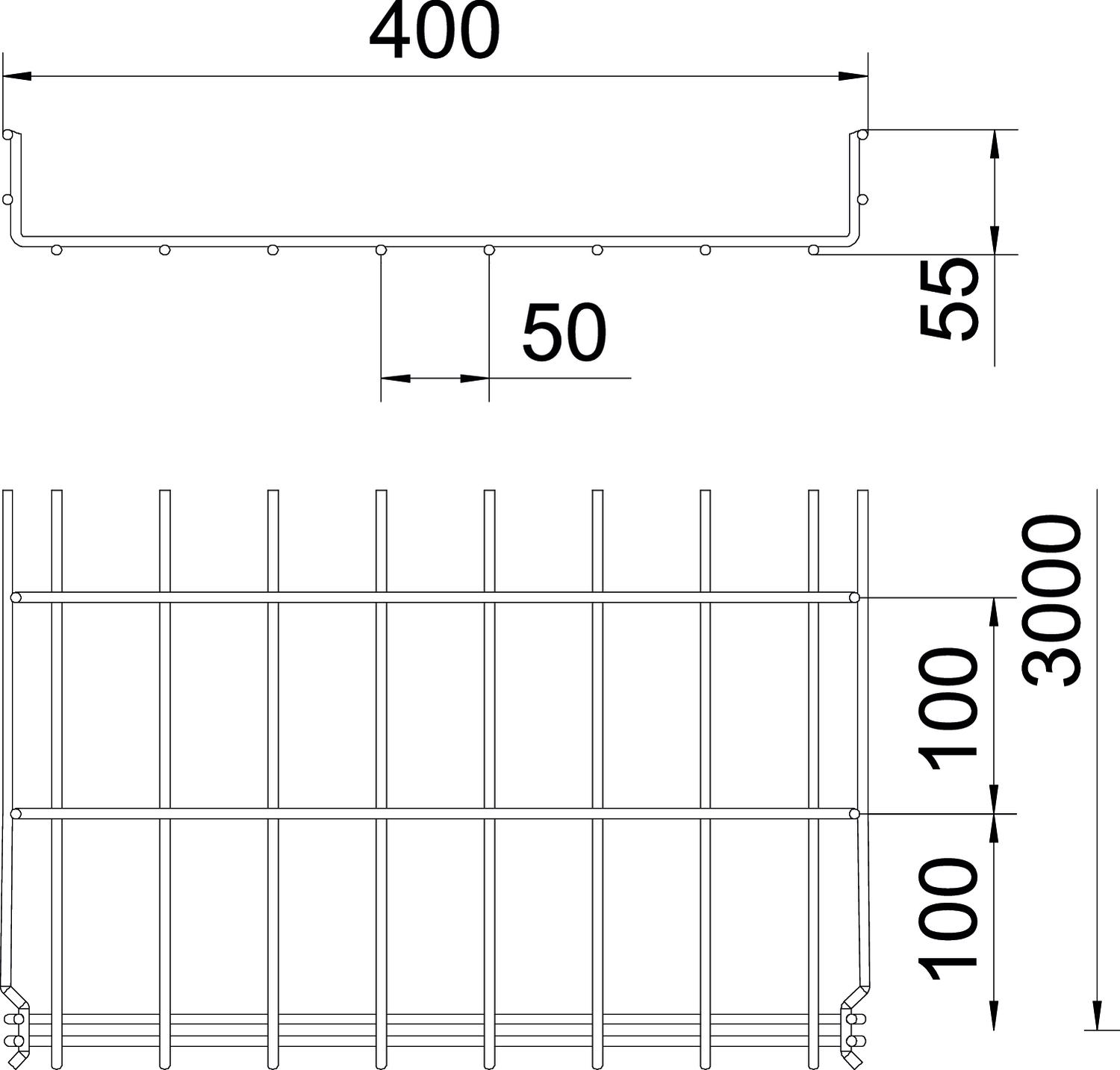

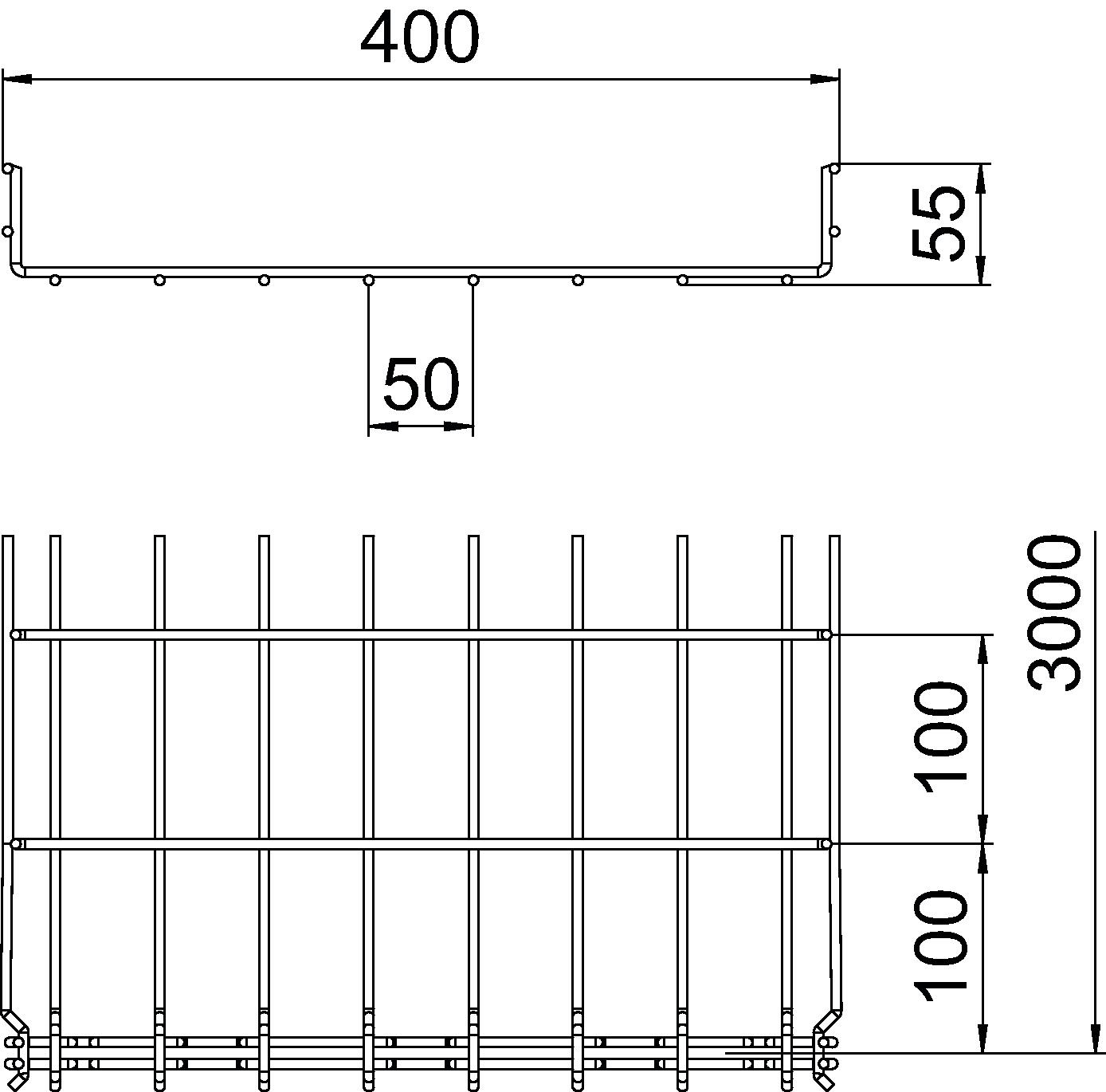

Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 400 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 11,922 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 58 mm Hasznos keresztmetszet 17500 mm² Hasznos keresztmetszet 175 cm² hossz 3000 mm Huzalátmérő 4,8 mm Magasság 2,17 in Magasság 55 mm Méret 55x400x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott igen szélesség 400 mm szélesség 15,75 in Szín nemesacél Támaszköz 1,0 m 0,9 kN/m Támaszköz 1,5 m 0,6 kN/m Támaszköz 2,0 m 0,3 kN/m Támaszköz 2,5 m 0,25 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Műszaki adatok
GRM 55 VA típusú rácsos tálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Sarokösszekötő
GEV 36 A4 6016764 10 Darab
Fedél forgóretesz nélkül
DRLU 400 A4 6052995 3 m Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 A4
TSG 45 A4 6062028 3 m - Letöltések
-
