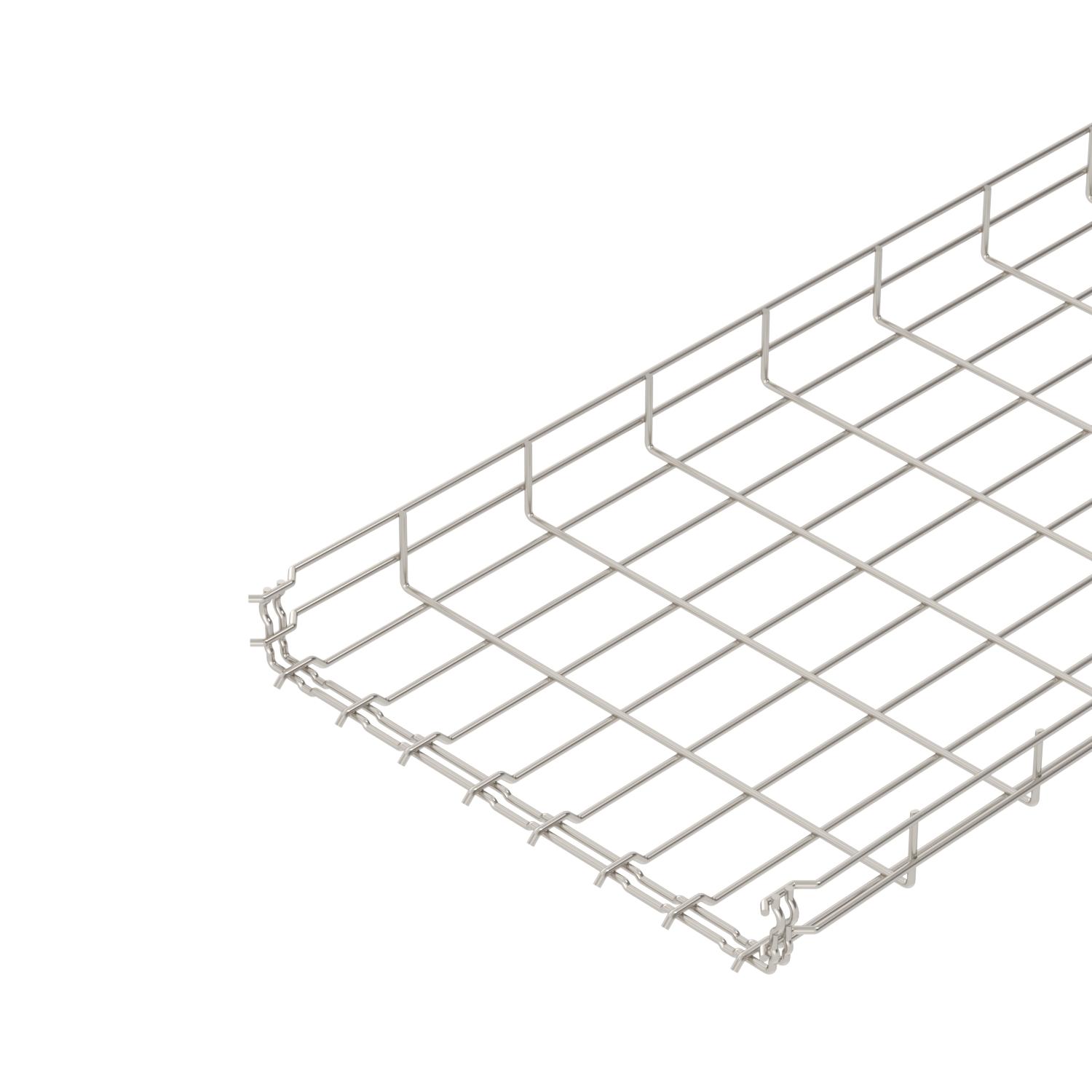

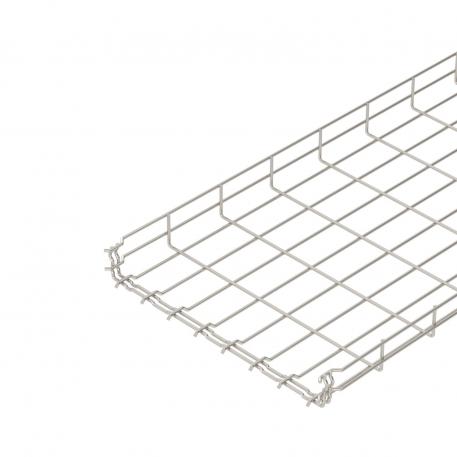

Rácsos kábeltálca, GR-Magic® 55 A2

Rend. szám 6001080 | EAN-kód 4012196102198

3000 mm
55 mm
Termékleírás
Termékleírás
55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • Tűzállósági osztály E30
  • Function maintenance class E60
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

Anyag rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 400 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 11,782 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület felületkezelés nélkül, utókezelt
H méret 58 mm
Hasznos keresztmetszet 175 cm²
Hasznos keresztmetszet 17500 mm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 2,17 in
Magasság 55 mm

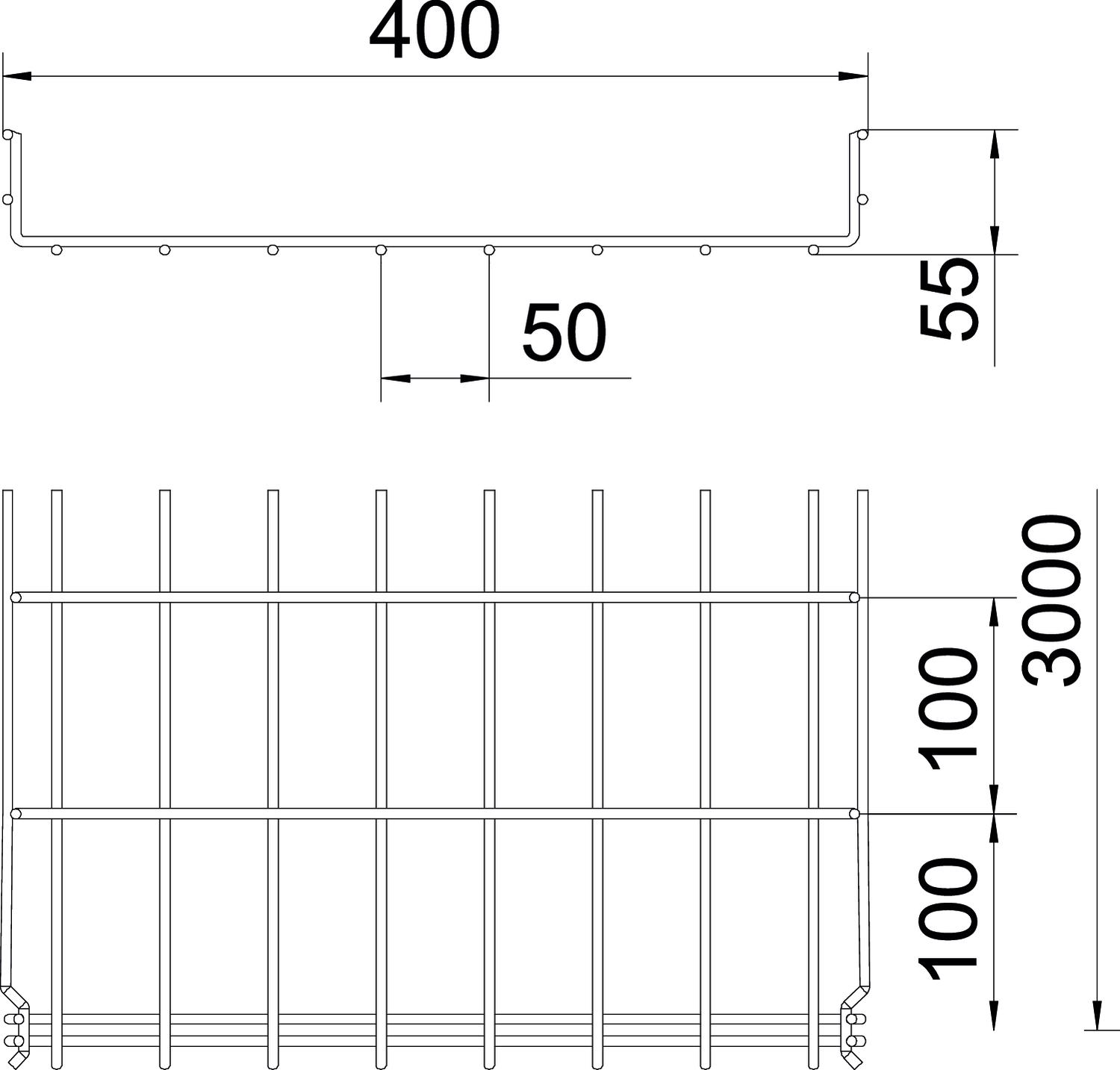

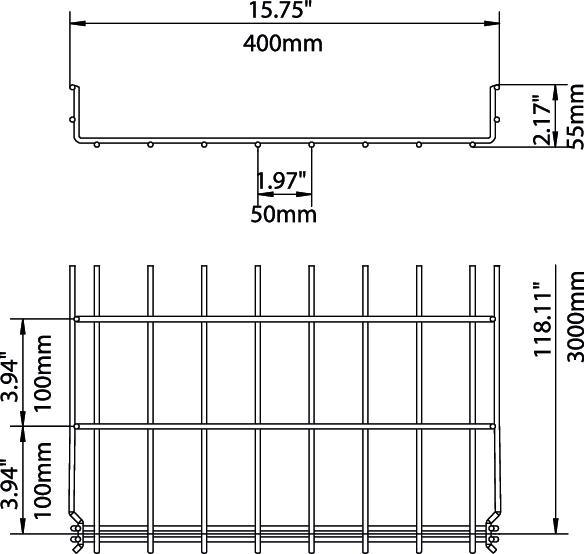

Méret 55x400x3000
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott igen
szélesség 16 in
szélesség 400 mm
Szín nemesacél
Támaszköz 1,0 m 0,9 kN/m
Támaszköz 1,5 m 0,6 kN/m
Támaszköz 2,0 m 0,3 kN/m
Támaszköz 2,5 m 0,25 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – igen

Műszaki adatok

GRM 55 VA típusú rácsos tálca terhelési diagramja

GRM 55 VA típusú rácsos tálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² igen 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² igen 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² igen 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² igen 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² igen 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² igen 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nem 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nem 6001085
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, A2 Rápattintható rácsos kábeltálca-fedél, A2 DGRR 400 A2 6001870
3 m
Sarokösszekötő Sarokösszekötő GEV 36 A2 6016731
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 A2 Válaszfal 45 A2 TSG 45 A2 6062025
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR A2 6220145
10 Darab
