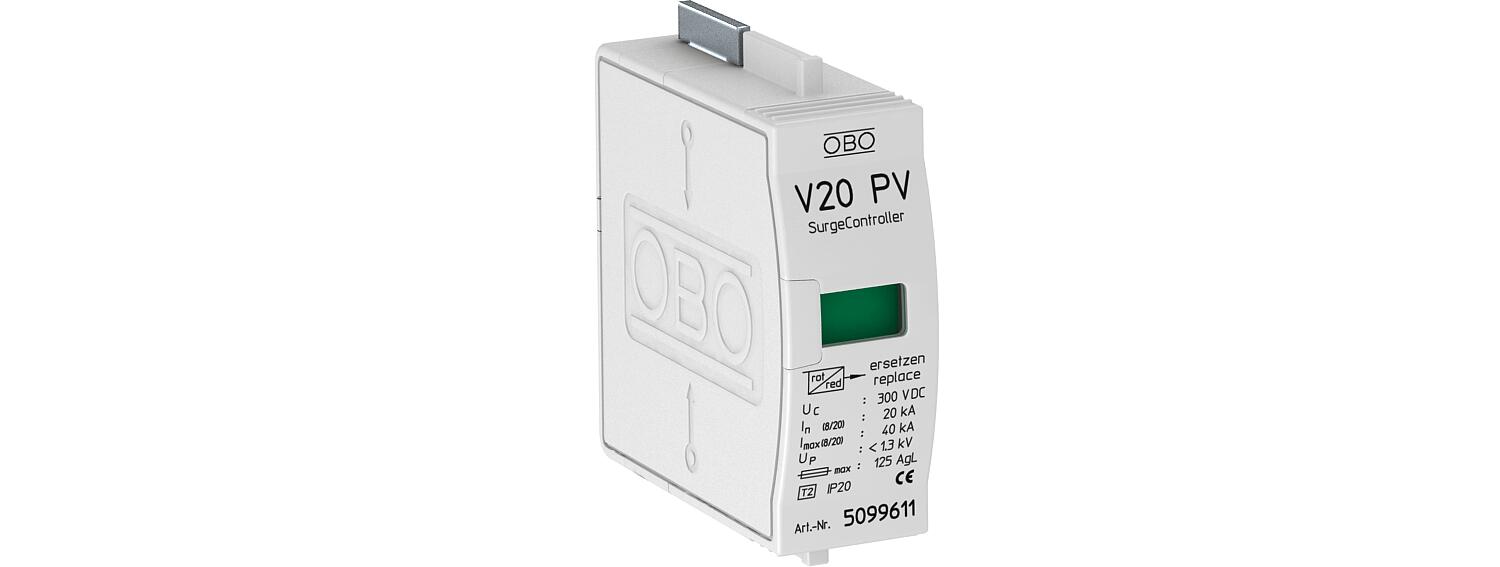

PV Betét T2 típusú SPD-hez 1 | 300 | IP20

PV Betét T2 típusú SPD-hez

Rend. szám 5099611 | EAN-kód 4012195708902

Rend. szám / Típus

A pólusok kivitele	1

Max. tartós feszültség, AC

Védettség	IP20

Termékleírás

Termékleírás

T2-es Túlfeszültség-levezető betét - napelemes rendszerekhez

• az MSZ HD 60364-4-443
szerinti túlfeszültség-védelemhez
• levezetőképesség max. 40 kA (8/20) pólusonként
• alacsony DC védelmi feszültségszint: < 2,0 kV pólusonként (Y-kapcsolás: 4,0 kV és Uoc max = 600 V DC)
• levezető, termikus leválasztással és optikai állapotjelzéssel csatlakoztatható
• cinkoxid-varisztoros levezető
• nagy áramvezető képesség hosszú élettartam mellett
• Alkalmazás: napelemes berendezésekhez, elszigetelt villámvédelmi berendezéssel vagy anélkül

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1
Hálózattípus	TN
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kivitel	1-pólusú, PV-betét Y-kapcsolással 600V DC-hez
Legmagasabb tartós feszültség, DC	300 V
LPZ	1→2
Max. hálózatoldali túláramvédelem	125
Max. tartós feszültség, AC	300 V

Maximális előtétbiztosítás	125 A
Maximális levezetőképesség (8/20 μs)	40 kA
Méret	300V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges feszültség AC (50 / 60 Hz)	400 V
Névleges levezetőképesség (8/20 µs)	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
Szerelési mód	báziselemre
Távjelzés	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen
