PV Betét T1+T2 típusú SPD-hez 1 | 385 | IP20

PV Betét T1+T2 típusú SPD-hez

Rend. szám 5097065 | EAN-kód 4012195708896

Rend. szám / Típus	5097065 / V25-B+C 0-450PV

A pólusok kivitele	1

Max. tartós feszültség, AC	385 V

Védettség	IP20

Termékleírás

Termékleírás

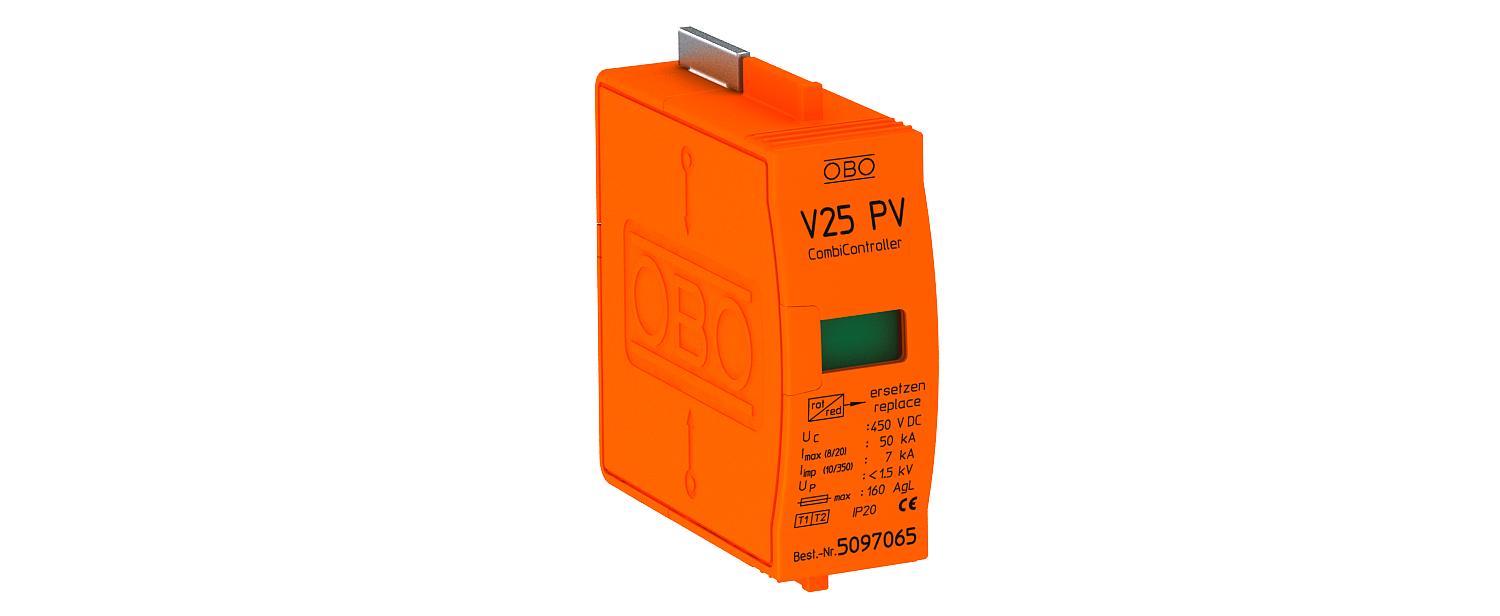

V 25-B+C/...PV: CombiController (kombinált levezető) felső rész - T1+T2. típusú kombinált levezető napelemes rendszerekhez

• villám- és túlfeszültség-védő potenciálkiegyenlítő a VDE 0100-443 (IEC 60364-4-44) szerint
• pólusonként akár 7 kA (10/350) és 50 kA (8/20) levezetőképesség
• alacsonyabb DC védelmi szint: < 1,5 kV pólusonként (Y-kapcsolás: 3,0 kV és Uoc max = 900 V DC)
• levezető, dugaszolható termodinamikus leválasztó berendezéssel és optikai funkciókijelzéssel
• burkolt cink-oxid varisztoros levezető elosztószekrényekben való alkalmazás céljából
• magas áramvezető képesség hosszú élettartam mellett

Alkalmazás: napelemes rendszerekben, villámvédelmi berendezéssel

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	1-pólusú, PV-betét Y-kapcsolással 900V DC-hez
Legmagasabb tartós feszültség, DC	450 V
LPZ	0→2
Max. hálózatoldali túláramvédelem	160
Max. tartós feszültség, AC	385 V
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	50 kA

Méret	450V DC
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
SPD az IEC EN 61643-1 szerint	I+II. osztály
Távjelzés	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Villámáram levezetőképesség (10/350 μs)	7 kA
