PV Betét T1+T2 típusú SPD-hez 1 | 280 | IP20

PV Betét T1+T2 típusú SPD-hez

Rend. szám 5093726 | EAN-kód 4012195708841

Rend. szám / Típus	5093726 / V50-B+C 0-300PV

A pólusok kivitele	1

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

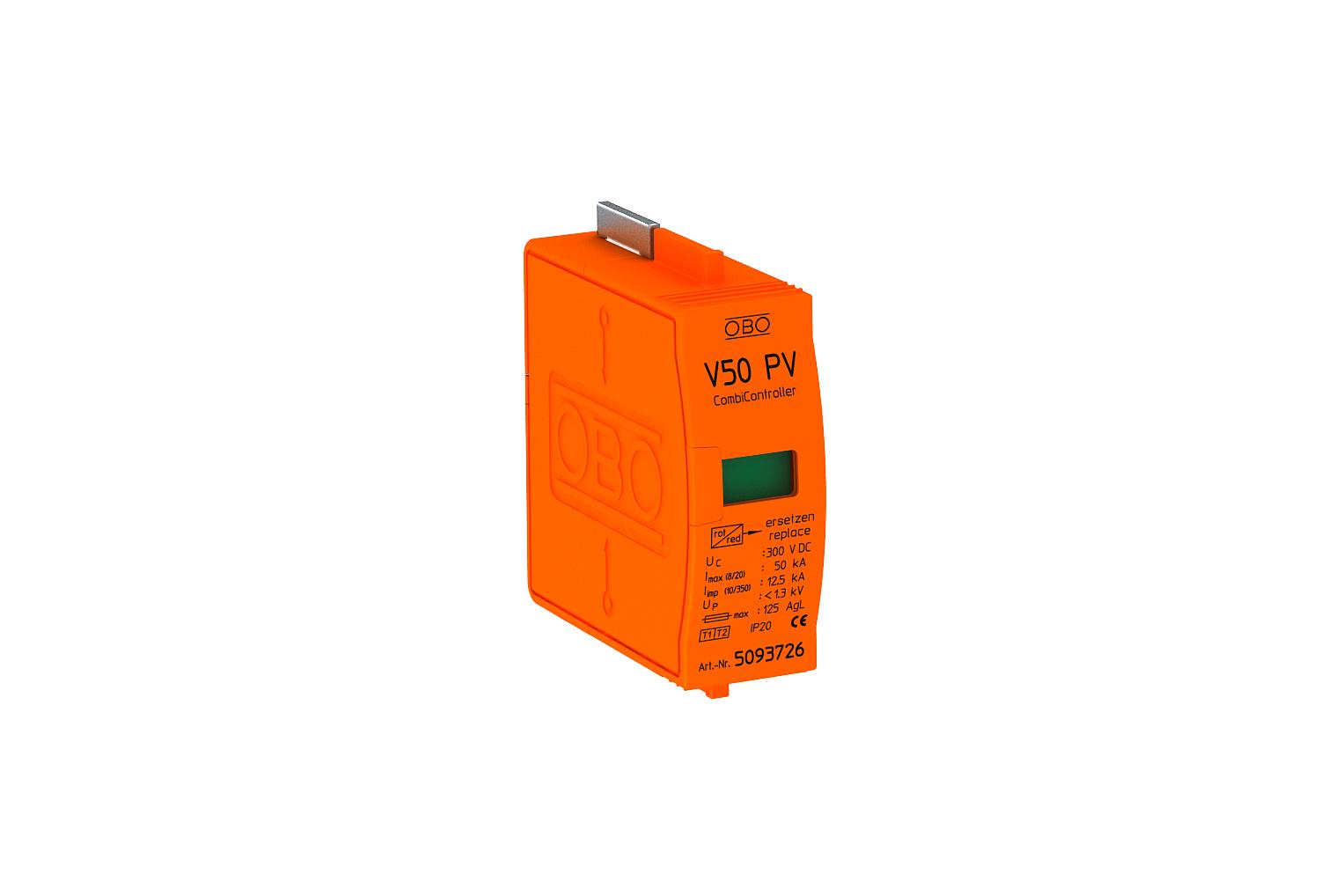

V 50-B+C/...PV CombiController betét - T1+T2. típusú SPD napelemes rendszerekhez

• Az MSZ HD 60364-4-443 szerinti túlfeszültség-védelmi potenciálkiegyenlítéshez
• Levezetőképesség max. 12,5 kA (10/350) és max. 50 kA (8/20) pólusonként
• Alacsony DC védelmi feszültségszint: < 1,3 kV pólusonként (Y-kapcsolás: < 2,6 kV és Uoc max = 600 V DC)
• Dugaszolható levezető, termikus leválasztással és optikai állapotjelzéssel
• Elosztószekrénybe beépíthető túlfeszültség-levezetők
• Nagy levezetőképesség, hosszú élettartam

Alkalmazás: napelemes rendszerek villámvédelmi rendszerrel
Betét

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1
Kivitel	1-pólusú, PV-betét Y-kapcsolással 600V DC-hez
Legmagasabb tartós feszültség, DC	300 V
Levezetőképesség (8/20 μs) [összes]	30 kA
LPZ	0→2
Max. hálózatoldali túláramvédelem	125
Max. tartós feszültség, AC	280 V
Maximális előtétbiztosítás	125 A
Maximális levezetőképesség (8/20 μs)	50 kA
Méret	300V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²

MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
Névleges levezetőképesség (8/20 µs) [L-N]	30 kA
SPD az IEC EN 61643-1 szerint	I+II. osztály
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védettség	IP20
Villámáram (10/350) [összes]	12,5 kA
Villámáram levezetőképesség (10/350 μs)	12,5 kA
